Зис на дровах. Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках. Устройство и изготовление газогенератора

Двигатель внутреннего сгорания, работающий на дровах, - это вовсе не призрак из далекого прошлого. Автомобили и электростанции, использующие древесину в качестве энергоносителя, можно встретить и сегодня. Стоит уточнить: двигатель функционирует на газе, получаемом из дерева путем его сжигания определенным способом. Установки, вырабатывающие такой газ, называют газогенераторами, они достаточно давно применяются на промышленных предприятиях. Но можно ли изготовить газогенератор своими руками и стоит ли это делать – вопросы, ответы на которые призвана дать наша статья.

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси с целью его использования в двигателях внутреннего сгорания.

Для справки. Конструкции генераторов отличаются друг от друга в зависимости от вида сжигаемого твердого топлива, мы рассмотрим самую актуальную из них – на дровах.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

• угарный газ (оксид углерода СО);
• водород (Н2);
• метан (СН4);
• прочие непредельные углеводороды (CnHm).

Примечание. В смеси присутствуют также негорючие балластные газы: двуокись углерода (углекислый газ), кислород, азот и водяные пары.

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

• газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33-35% от необходимого для полноценного сжигания;
• первичная грубая очистка: летучие частицы продуктов горения, что вырабатывают древесные газогенераторы после первого этапа, отделяются с помощью сухого вихревого фильтра – циклона;
• вторичная грубая очистка: производится в скруббере – очистителе, где поток горючего пропускается через воду;
• охлаждение: продукты сгорания с температурой до 700 ºС проходят его в воздушном либо водяном теплообменнике;
• тонкая очистка;
• отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в смеситель, а затем - сразу в ДВС.

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами - вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Мифы о газогенераторных установках

На просторах интернета часто встречается множество необоснованных утверждений о работе подобных агрегатов и дается противоречивая информация об использовании газогенераторов. Попытаемся все эти мифы развеять.

Миф первый звучит так: КПД газогенераторной установки достигает 95%, что несоизмеримо больше, нежели у твердотопливных котлов с эффективностью 60-70%. Поэтому отапливать дом с ее помощью куда выгоднее. Информация некорректна изначально, нельзя сравнивать бытовой газогенератор для дома и твердотопливный котел, эти агрегаты выполняют разные функции. Задача первого – вырабатывать горючий газ, второго – нагревать воду.

Когда говорят о генерирующем оборудовании, то его КПД – это отношение количества полученного продукта к объему газа, что возможно выделить из древесины теоретически, помноженное на 100%. Эффективность котла – это отношение вырабатываемой тепловой энергии дров к теоретической теплоте сгорания, также умноженное на 100%. Кроме того, извлечь из органики 95% горючего топлива может далеко не каждая биогазовая установка, не то что газогенератор.

Вывод. Суть мифа в том, что массу либо объем пытаются через КПД сопоставить с единицами энергии, а это недопустимо.

Обогревать дом проще и эффективнее обычным пиролизным котлом, что таким же способом выделяет горючие газы из древесины и тут же их сжигает, используя подачу вторичного воздуха в дополнительную камеру сгорания.

Миф второй – в бункер можно закладывать топливо любой влажности. Загружать-то его можно, да только количество выделяемого газа падает на 10-25%, а то и более. В этом отношении идеальный вариант - газогенератор, работающий на древесном угле, что почти не содержит влаги. А так тепловая энергия пиролиза уходит на испарение воды, температура в топке падает, процесс замедляется.

Миф третий – затраты на обогрев здания снижаются. Это нетрудно проверить, достаточно сравнить стоимость газогенератора на дровах и обычного твердотопливного котла, тоже сделанного своими руками. Плюс нужно водогрейное устройство, сжигающее древесные газы, например, конвектор. Наконец, эксплуатация всей этой системы отнимет немало времени и сил.

Вывод. Самодельный газогенератор на дровах, сделанный своими руками, лучше всего использовать совместно с двигателем внутреннего сгорания. Именно поэтому домашние умельцы приспосабливают его для генерации электроэнергии в домашних условиях, а то и прилаживают установку на автомобиль.

Автомобильный газогенератор

Надо понимать, что газогенератор для автомобиля должен быть достаточно компактным, не слишком тяжелым и в то же время эффективным. Заграничные коллеги, чьи доходы не в пример выше наших, делают корпус генератора, циклон и фильтр охлаждения из нержавеющей стали. Это позволяет брать толщину металла вдвое меньше, а значит, и агрегат выйдет намного легче. В наших реалиях для сборки газогенератора применяют трубы, старые баллоны от пропана, огнетушители и прочие подручные материалы.

Ниже показан чертеж газогенератора, устанавливаемого на старые грузовики УралЗИС-352, по нему и надо ориентироваться при сборке агрегата:

Наружную емкость наши мастера чаще всего делают из баллонов для сжиженного пропана, внутреннюю можно сделать из ресивера грузового автомобиля ЗИЛ или КаМАЗ. Колосниковая решетка выполняется из толстого металла, патрубки – из соответствующего диаметра труб. Крышку с фиксаторами можно изготовить из отрезанного верха баллона либо из листовой стали. Уплотнение крышки – шнур из асбеста с графитной пропиткой.

Грубый фильтр – циклон для авто делают из старого огнетушителя либо простого отрезка трубы. Снизу трубы выполняется конусная насадка со штуцером для выгрузки золы, сверху торец закрывается наглухо привариваемой крышкой. В нее врезается выходной патрубок для очищенных газов, а сбоку – второй штуцер, куда будет осуществляться подача продуктов горения. Функциональная схема циклона в разрезе показана на рисунке:

Поскольку автомобильный газогенератор выдает газы с высокой температурой, их требуется охлаждать. Причины две:

• раскаленное газообразное топливо имеет слишком малую плотность и поджечь его в цилиндрах ДВС будет непросто;
• существует опасность самопроизвольной вспышки при контакте с горячими поверхностями мотора.

Движение газов по всему тракту во время розжига обеспечивает вентилятор, а после пуска мотора в системе появляется необходимое разрежение, вентилятор отключается.

Для охлаждения мастера-умельцы применяют обычные ребристые радиаторы отопления, располагая их на автомобиле таким образом, чтобы они максимально обдувались воздухом во время движения. Иногда даже используются современные биметаллические радиаторы. Перед попаданием в газогенераторный двигатель топливо требует тонкой очистки, для этого используют разного рода фильтры на свое усмотрение. Все узлы объединяются в одну установку в соответствии со схемой:

И последняя деталь – смеситель, нужен для регулирования пропорций газовоздушной смеси. Дело в том, что древесный газ имеет теплоту сгорания всего 4.5 МДж/м3, в то время как используемый в автомобилях природный газ - целых 34 МДж/м3. Следовательно, пропорции топлива и воздуха должны быть другими, их потребуется настроить заслонкой.

Заключение

Невзирая на всю привлекательность идеи сжигания дров вместо бензина в современных условиях она практически нежизнеспособна. Долгий розжиг, езда на средних и высоких оборотах, влияющая на ресурс ДВС, отсутствие комфорта, - все это делает действующие установки обычными диковинками, не находящими широкого применения. А вот сделать газогенератор для домашней электростанции – совсем другой вопрос. Стационарный агрегат совместно с переделанным дизельным ДВС может оказаться отличным вариантом электроснабжения дома.

На дровах ездили не только паровозы, на дровах так же ездили автомобили. Причем достаточно "современные" с двигателем внутреннего сгорания.
Конечно, в качестве рабочего топлива использовались не сами дрова, а их производное - горючий газ.
Газ получался в процессе неполного сгорания дров в устройстве называемом газогенератор .

Химически процесс получения нужного газа можно описать так:
При полном сгорании топлива углерод соединяется с кислородом и получается углекислый газ: C + O 2 = CO 2
Углекислый газ к сожалению не горюч:(
А вот когда происходит неполное сгорание, то получается оксид углерода (угарный газ): C + O = CO
Угарный газ горюч, температура начала его горения от 700°: 2CO + O 2 = 2CO 2
Эти процессы происходят в "зоне горения" газогенератора.

Оксид углерода так же можно получить при прохождении углекислого газа через слой раскаленного топлива (дров): C + CO 2 = 2CO
В воздухе, как и в топливе присутствует влага, которая соединяясь с угарным газом образует водород: CO + H 2 O = CO 2 + H 2
Эта реакция происходит в "зоне восстановления" газогенератора.

Обе зоны – горения и восстановления – несут общее название "активная зона газификации".

В качестве топлива для газогенераторов подходят не только дрова, но и древесный уголь, торф, бурый уголь, каменный уголь. Однако дрова чаще используются как более доступное средство.

Примерный состав газа, полученного в газогенераторе при работе на древесных чурках с влажностью 20%, примерно такой (в % от объема):
- водород Н 2 16,1%;
- углекислый газ СО 2 9,2%;
- оксид углерода СО 20,9%;
- метан СН 4 2,3%;
- непредельные углеводороды СnHm (без смол) 0,2%;
- кислород О 2 1,6%;
- азот N 2 49,7%
Таким образом, генераторный газ состоит из горючих компонентов (СО, Н 2 , СН 4 , СnHm) и балласта (СО 2 , О 2 , N 2 , Н 2 О)

Горючие компоненты, после очистки и охлаждения, вполне нормально работают(горят) в двигателе внутреннего сгорания обычного автомобиля.

Большое распространение автомобили с газогенераторами получили в 30-х годах 20 века, когда снабжение бензином было затруднено, особенно в краях далеких от НПЗ.
Первым серийным газогенераторным автомобилем в нашей стране стал ЗИС-13, но подлинно массовыми «газгенами» стали ГАЗ-42, ЗИС-21 и УралЗИС-352.

ГАЗ-42

ЗИС-21

Типы газогенераторов

Для разных видов топлива были разработаны газогенераторы соответствующих типов:
— газогенераторы прямого процесса газификации;
— газогенераторы обращенного (обратного, или «опрокинутого») процесса газификации;
— газогенераторы поперечного (горизонтального) процесса газификации.

Газогенераторы прямого процесса газификации

Основным преимуществом газогенераторов прямого процесса являлась возможность газифицировать небитуминозные многозольные сорта твердого топлива – полукокс и антрацит.

В газогенераторах прямого процесса подача воздуха обычно осуществлялась через колосниковую решетку снизу, а газ отбирался сверху. Непосредственно над решеткой располагалась зона горения. За счет выделяемого при горении тепла температура в зоне достигала 1300 – 1700 С.

Над зоной горения, занимавшей лишь 30 – 50 мм высоты слоя топлива, находилась зона восстановления. Так как восстановительные реакции протекают с поглощением тепла, то температура в зоне восстановления снижалась до 700 – 900 С.

Выше активное зоны находились зона сухой перегонки и зона подсушки топлива. Эти зоны обогревались теплом, выделяемым в активной зоне, а также теплом проходящих газов в том случае, если газоотборный патрубок располагался в верхней части генератора. Обычно газоотборный патрубок располагали на высоте, позволяющей отвести газ непосредственно на его выходе из активной зоны. Температура в зоне сухой перегонки составляла 150 – 450 С, а в зоне подсушки 100 – 150 С.

В газогенераторах прямого процесса влага топлива не попадала в зону горения, поэтому воду в эту зону подводили специально, путем предварительного испарения и смешивания с поступающим в газогенератор воздухом. Водяные пары, реагируя с углеродом топлива, обогащали генераторный газ образующимся водородом, что повышало мощность двигателя.

Газогенераторы обращенного (опрокинутого) процесса газификации .

Газогенераторы обращенного процесса были предназначены для газификации битуминозных (смолистых) сортов твердого топлива – древесных чурок и древесного угля.

В генераторах этого типа воздух подавался в среднюю по их высоте часть, в которой и происходил процесс горения. Отбор образовавшихся газов осуществлялся ниже подвода воздуха. Активная зона занимала часть газогенератора от места подвода воздуха до колосниковой решетки, ниже которой был расположен зольник с газоотборным патрубком.

Зоны сухой перегонки и подсушки располагались выше активной зоны, поэтому влага топлива и смолы не могли выйти из газогенератора, минуя активную зону. Проходя через зону с высокой температурой, продукты сухой перегонки подвергались разложению, в результате чего количество смол в выходящем из генератора газе было незначительным. Как правило, в газогенераторах обращенного процесса газификации горячий генераторный газ использовался для подогрева топлива в бункере. Благодаря этому улучшалась осадка топлива, так как устранялось прилипание покрытых смолой чурок к стенкам бункера и тем самым повышалась устойчивость работы генератора.

Газогенераторы поперечного (горизонтального) процесса газификации.

В газогенераторах поперечного процесса воздух с высокой скоростью дутья подводился через фурму, расположенную сбоку в нижней части. Отбор газа осуществлялся через газоотборную решетку, расположенную напротив фурмы, со стороны газоотборного патрубка. Активная зона была сосредоточена на небольшом пространстве между концом формы и газоотборной решеткой. Над ней располагалась зона сухой перегонки и выше – зона подсушки топлива.

Отличительной особенностью газогенератора этого типа являлась локализация очага горения в небольшом объеме и ведение процесса газификации при высокой температуре. Это обеспечивало газогенератору поперечного процесса хорошую приспособляемость к изменению режимов и снижает время пуска.

Этот газогенератор, так же как и газогенератор прямого процесса, был непригоден для газификации топлив с большим содержанием смол. Эти установки применяли для древесного угля, древесноугольных брикетов, торфяного кокса.

Наибольшее распространение получили газогенераторные установки обращенного процесса газификации , работавшие на древесных чурках.
Примером такого газогененератора может служить газогенератор устанавливавшийся на ГАЗ-42

Газогенератор ГАЗ-42 состоял из цилиндрического корпуса 1, изготовленного из 2-миллиметровой листовой стали, загрузочного люка 2 и внутреннего бункера 3, к нижней части которого была приварена стальная цельнолитая камера газификации 8 с периферийным подводом воздуха (через фурмы).
Нижняя часть газогенератора служила зольником, который периодически очищался через зольниковый люк 7.

Воздух под действием разрежения, создаваемого двигателем, открывал обратный клапан 5 и через клапанную коробку 4, футорку 6, воздушный пояс и фурмы поступал в камеру газификации 8. Образующийся газ выходил из-под юбки камеры 8, поднимался вверх, проходил через кольцевое пространство между корпусом и внутренним бункером и отсасывался через газоотборный патрубок 10, расположенный в верхней части газогенератора.

Равномерный отбор газа по всей окружной поверхности газогенератора обеспечивался отражателем 9, приваренным к внутренней стенке корпуса 1 со стороны газоотборного патрубка 10.
Для более полного разложения смол, особенно при малых нагрузках газогенератора, в камере газификации было предусмотрено сужение – горловина. Помимо уменьшения смолы в газе, применение горловины одновременно приводило к обеднению газа горючими компонентами сухой перегонки.

На величину получаемой мощности влияла согласованность таких параметров конструкции газогенератора, как диаметр камеры газификации по фурменному поясу, проходное сечение фурм, диаметр горловины и высота активной зоны.

Газогенераторы обращенного процесса применяли и для газификации древесного угля. Вследствие большого количества углерода в древесном угле процесс протекал при высокой температуре, которая разрушительно действовала на детали камеры газификации.
Для повышения долговечности камер газогенераторов, работающих на древесном угле, применяли центральный подвод воздуха, снижавший воздействие высокой температуры на стенки камеры газификации.

Принцип работы автомобильной газогенераторной установки

Чтобы нормально эксплуатировать автомобиль на дровах, одного газогенератора недостаточно. Полученный газ необходимо очистить от вредных для двигателя примесей: смол и сажи. Поэтому была придумана система фильтрации, включающая три дополнительных ступени: фильтр грубой очистки – циклон; радиатор – охладитель; фильтр тонкой очистки.

В качестве простейшего фильтра грубой очистки использовался циклон.

Загрязненный газ попадая внутрь, движется по кругу на высокой скорости, за счет чего крупные и средние частицы золы отбрасываются на стенки центробежной силой и выводятся через отверстие в конусе.

Как пример - промышленный циклон использовавшийся на НАТИ-Г-78

Газ поступал в очиститель через патрубок 1, располагавшийся касательно к корпусу циклона. Вследствие этого газ получал вращательное движение и наиболее тяжелые частицы, содержащиеся в нем, отбрасывались центробежной силой к стенкам корпуса 3.

Ударившись о стенки, частицы падали в пылесборник 6.

Отражатель 4 препятствовал возвращению частиц в газовый поток.

Очищенный газ выходил из циклона через газоотборный патрубок 2.

Удаление осадка осуществлялось через люк 5.

На выходе из газогенератора газ имел высокую температуру.
Чтобы улучшить наполнение цилиндров «зарядом» топлива, газ требовалось охладить. Для этого газ пропускался через длинный трубопровод, соединявший газогенератор с фильтром тонкой очистки, или через охладитель радиаторного типа, который устанавливался перед водяным радиатором автомобиля.

Охладитель радиаторного типа газогенераторной установки УралЗИС-2Г имел 16 трубок, расположенных вертикально в один ряд.

Для слива воды при промывке охладителя служили пробки в нижнем резервуаре.

Конденсат вытекал наружу через отверстия в пробках.

Два кронштейна, приваренные к нижнему резервуару, служили для крепления охладителя на поперечине рамы автомобиля.

Чаще всего в автомобильных газогенераторных установках применяли комбинированную систему инерционной очистки и охлаждения газа в грубых очистителях – охладителях. Осаждение крупных и средних частиц в таких очистителях осуществлялось путем изменения направления и скорости движения газа. При этом одновременно происходило охлаждение газа вследствие передачи тепла стенкам очистителя.

Фильтр тонкой очистки
Для тонкой очистки газа чаще всего применяли очистители с кольцами.

Очистители этого типа представляли собой цилиндрический резервуар, корпус 3 которого был разделен на три части двумя горизонтальными металлическими сетками 5, на которых ровным слоем лежали кольца 4, изготовленные из листовой стали.

Процесс охлаждения газа, начавшись в грубых очистителях – охладителях, продолжался и в фильтре тонкой очистки. Влага конденсировалась на поверхности колец и способствовала осаживанию на кольцах мелких частиц.

Газ входил в очиститель через нижнюю трубу 6, и пройдя два слоя колец, отсасывался через газоотборную трубу 1, соединенную со смесителем двигателя.
Для загрузки, выгрузки и промывки колец использовали люки на боковой поверхности корпуса.

Применялись конструкции, в которых в качестве фильтрующего материала использовалась вода или масло. Принцип работы водяных (барботажных) очистителей заключался в том, что газ в виде маленьких пузырьков проходил через слой воды и таким образом избавлялся от мелких частиц.

Вентилятор розжига

В автомобильных установках розжиг газогенератора осуществляется центробежным вентилятором с электрическим приводом. При работе вентилятор розжига продувал газ из газогенератора через всю систему очистки и охлаждения, поэтому вентилятор старались разместить ближе к смесителю двигателя, чтобы процессе розжига заполнить горючим газом весь газопровод.

Вентилятор розжига газогенераторной установки состоял из кожуха 1 и 2, в котором вращалась соединенная с валом электродвигателя крыльчатка 3. Кожух, отштампованный из листовой стали, одной из половин крепился к фланцу электродвигателя. К торцу другой половины был подведен газоприемный патрубок 4.

Образование горючей смеси из генераторного газа и воздуха происходило в смесителе.

Простейший двухструйный смеситель а представлял собой тройник с пересекающимися потоками газа и воздуха.
Количество засасываемой в двигатель смеси регулировалось дроссельной заслонкой 1, а качество смеси – воздушной заслонкой 2, которая изменяла количество поступающего в смеситель воздуха.

Эжекционные смесители б) и в) различались по принципу подвода воздуха и газа. В первом случае газ в корпус смесителя 3 подводился через сопло 4, а воздух засасывался через кольцевой зазор вокруг сопла. Во втором случае в центр смесителя подавался воздух, а по периферии – газ.

Воздушная заслонка обычно была связана с рычагом, установленном на рулевой колонке автомобиля и регулировалась водителем вручную. Дроссельной заслонкой водитель управлял с помощью педали.

Изготовление газогенератора для автомобиля

1. Проще всего переоборудовать машину с карбюраторным двигателем.

2. Чем больше мощность и рабочий объем двигателя, тем выше производительность должна быть у газогенератора. Соответственно, он вырастет в размерах. Чтобы уместить установку в багажник легкового авто, потребуется вырезать часть днища. Если вы не хотите затрагивать кузов, то сразу планируйте ставить дровяной генератор с фильтрами и охладителем на прицеп.

3. Для изготовления камеры газификации, где температура превышает 1000 °С, применяйте низкоуглеродистую толстую сталь (4-5 мм).

4. Чтобы уменьшить содержание смол в газовой смеси, делайте камеру с горловиной, как это показано на чертеже.

Важный момент . Не стоит увеличивать диаметр камеры газификации (на чертеже он равен 340 мм) с целью добиться большей производительности. Прирост получится мизерный, а качество переработки древесины ухудшится. А вот высоту 183 см выдерживать не обязательно, разве что вы поставите агрегат на прицеп или на раму грузовика. Топливный бункер и зольник можно укоротить.

Для сборки внутренней части автомобильного газогенератора (бункера) сгодится старый пропановый баллон, ресивер от грузовика КаМАЗ или толстостенная труба. Учитывая, что диаметр стального сосуда равен 300 мм, остальные размеры нужно пропорционально уменьшить. Исключение – камера газификации, ее минимальный диаметр составляет 140 мм. На кожух и крышку генератора пойдет металл толщиной 1.5 мм. Последняя уплотняется графитно-асбестовым шнуром.

Сопутствующие агрегаты – фильтры и охладители – делаются так:

Циклон сварите из отработавшего огнетушителя или отрезка трубы диаметром 10 см, как это изображено на чертеже. Входной патрубок приделайте сбоку, выпускной – сверху.

Охладитель силового газа лучше сделать из стальных труб в виде змеевика. Есть и другие варианты: использование старых конвекторов, батарей отопления и радиаторов.

Фильтр тонкой очистки изготовьте из любой цилиндрической емкости (например, бочки), наполненной базальтовым волокном.

Чертеж Циклона

Для розжига и запуска газгена вам потребуется вентилятор в виде улитки, устанавливаемый в моторном отсеке (для испытаний сойдет и бытовой пылесос). К нему требование простое: детали, соприкасающиеся с газовой смесью, должны быть металлическими. Топливная магистраль, ведущая к карбюратору, прокладывается под днищем авто и выполняется из стальной трубы.

Для справки . Если вместо дров использовать древесный уголь, то примесей на выходе газогенератора будет значительно меньше, что хорошо для двигателя. Такое топливо выжигается из дерева по простой технологии – в закрытой бочке или яме.

Подключение к ДВС

Поскольку теплотворная способность генерируемого из дров топлива гораздо ниже, чем у бензина, то для нормальной работы мотора соотношение воздух/горючее нужно изменить. Для этого придется смастерить смеситель и поставить его на впускном тракте. Простейший вид смесителя – воздушная заслонка, управляемая тягой из салона.

Завести холодный мотор достаточно тяжело. Поэтому не стоит полностью отказываться от бензина, а подавать его только во время запуска, а потом переходить на горючее, вырабатываемое газгеном. Чтобы реализовать переключение на разные виды топлива, изготовьте смеситель по схеме, предложенной в книге И. С. Мезина «Транспортные газогенераторы» :

Теперь про особенности пуска и работы ДВС на дровах и угле:
- размер чурок, загружаемых в бункер, не должен превышать 6 см;
- сырую древесину применять нельзя, поскольку вся выделяемая теплота уйдет на испарение воды и процесс пиролиза будет крайне вялым;
- розжиг производится через специальное отверстие с обратным клапаном при включенном вентиляторе не позже чем за 20 минут до поездки;
- мощность мотора снижается примерно на 50% по сравнению с ездой на бензине;
- из предыдущего пункта вытекает, что ресурс работы двигателя на самодельном горючем тоже уменьшается.

Примечательно, что после кратковременных стоянок машина спокойно заводится от газгена, без перехода на бензин. После длительного простоя потребуется 5-10 минут на повторный розжиг установки.

В качестве эпилога.

Дровяные газогенераторы, сделанные своими руками, можно не только ставить на автомобили, но и применять для домашних нужд. Это и отопительные котлы и бытовые электрогенераторы, работающие от дизельных или бензиновых двигателей.
Конечно такие устройства имеют право на жизнь только при достаточном количестве дешевого топлива (дров).

Кстати, существуют современные образцы газогенераторных установок.

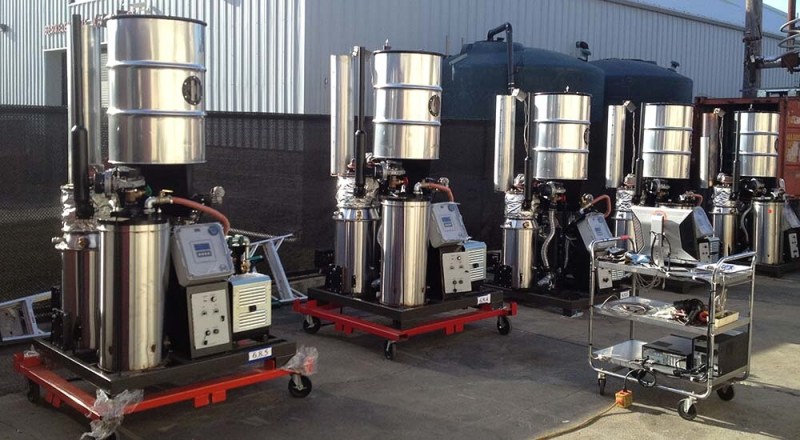

Электрогенераторы:

Автомобильные газогенераторы:
Тойота Camry 2,0 GLI на древесном газу
Небольшой, экономичный и очень энергичный автомобиль. Из-за низкого расхода топлива, одна заправка дает возможность проехать около 500 км. Прицеп не сильно влияет на управление автомобилем. Максимальная скорость 95 км/ч (на 4-й передаче) Расход топлива: 20 кг/100 км. Дальность пробега: 500 км (на торфе) Мощность на бензине 96 кВт. КПП механика 5ст. Обслуживание: очистка фильтра каждые 2000 км

Chevrolet El Camino, 1987
Двигатель: 350 л.с., 5,7 литров, автоматическая КПП
Топливо: Древесина
Расход: приблизительно 40 кг / 100 км.
Дальность пробега: 200 км на одной загрузке. Можно брать топлива для 700-километров пробега
Максимальная скорость: более 120 км/ч Вес автомобиля: ~ 2 300 кг
Газогенератор был изготовлен в 2007 году Электронное управление двигателем: Motec M800. Электронное управление подачи смеси, контроль выхлопных газов, лямбда-зонд. Возможна работа как на бензине, так и на газу. Автоматический розжиг газогенератора. Соответствует ЕВРО-4.

В заключении посмотрите видео УАЗа на дровах, который сделал умелец из Белорусии:

Использованы материалы сайтов: ЗаРулем , auto.onliner.by (локальная копия), а так же информация из книг, список которых представлен внизу.

Горючий газ, столь необходимый для отопления домов, приготовления пищи, в качестве топлива для автомобилей и прочих полезных устройств, добывают не только из под земли. Источником этого ценного продукта могут стать дрова, торф, отходы деревообработки, уголь и даже отдельные виды мусора, например, куски старого линолеума или снятого паркета, непригодный для дальнейшего использования пластик и т. п. Чтобы получать газ таким образом, понадобится приобрести специальное устройство или сделать газогенератор своими руками. Как его соорудить самостоятельно - мы об этом сейчас и поговорим.

Устройство и принцип работы дровяного газогенератора

Дровяные газогенераторы растапливаются таким же образом, как и обычные котлы. Причем там и здесь используется твердое топливо – древесина. Дрова, опилки, или другое топливо укладывается в камеру, которая расположена в нижней части газогенератора. После этого производится поджег и открывается заслонка для создания тяги. Также, стоит обратить своё внимание на то, что заслонка открывается только на половину, так как может погаснуть огонь. Причиной тому является излишек поступившего воздуха.

Устройство и схема работы газогенератора

Устройство газогенератора очень простое, основу составляют две камеры, размещенные в одном корпусе. В нижнем отсеке осуществляется сгорание топлива, а в верхнем - газа. Нагретый воздух постоянно циркулирует по трубопроводам.

В нижней камере имеются специальные отверстия для забора холодного воздуха. При нагревании он поднимается и далее поступает в канал.

Чтобы получить из древесины горючий газ, необходимо обеспечить особые условия ее горения. Для этого в топку подается небольшое количество кислорода, которое не позволяет топливу просто сгореть. При этом температура в камере сгорания должна быть очень высокой, более 1100 градусов.

Дровяной генератор успешно использовался для автомобилей еще во время Второй мировой войны. Сегодня к этой идее все чаще возвращаются по соображениям экологической безопасности

В результате образуется смесь горючих газов, которую необходимо охладить. После этого газ пропускают через ряд фильтров для очистки от уксусной и муравьиной кислоты, золы, взвешенных частиц и т. п. Очищенный газ подается в смеситель, где в него поступает некоторое количество воздуха. Эта газово-воздушная смесь пригодна для дальнейшего использования, например, для подогрева воды отопительного контура или как топливо для двигателя внутреннего сгорания. Понимание принципов работы устройства поможет при создании древесного газогенератора своими руками.

Обратите внимание, что есть еще одна разновидность дровяного газогенератора - пиролизная печь. В ней также образуются горючие газы, которые поступают во вторичную камеру сгорания, а не отбираются для дальнейшего использования.

Вообще, идея дровяного газогенератора не нова, а в последние годы защитники экологии ратуют за использование таких агрегатов для автомобилей. В следующем видеоматериале продемонстрирован успешный опыт создания автомобильного газогенератора, который работает на дровах.

Видео: изготовление и запуск газогенератора

Преимущества и недостатки агрегата

Среди преимуществ использования газогенераторов следует отметить:

• довольно высокий КПД, который может достигать 80-95% (для сравнения - 60%-ный КПД у твердотопливных котлов считается очень хорошим достижением);
• длительный процесс горения топлива, который избавляет от необходимости часто его подкладывать (дрова могут гореть до 25 часов, процесс горения угля может длиться до 5-8 дней);
• полное сгорание топлива, поэтому процедура очистки зольника и газохода проводится очень редко;
• регулируемый процесс горения можно автоматизировать;
• в процессе работы выделяется минимальное количество вредных веществ;
• снижаются затраты на обогрев жилища;
• можно загружать в топку поленья до одного метра длиной;
• в отдельных моделях генераторов можно использовать свежесрубленное дерево или древесину с влажностью 50%.

Возможность автоматизировать работу устройства, а также материалы, которые используются при их создании, делают дровяной газогенератор более безопасным, чем традиционный твердотопливный котел.

В качестве топлива для газогенератора можно использовать не только дрова, но и торф, уголь, опилки, старый паркет, а также некоторые другие отходы

Однако есть у этого агрегата и ряд недостатков, которые следует принять во внимание:

• В большинстве моделей для подачи воздуха используется электрический вентилятор, из-за которого устройство можно считать энергозависимым.
• При снижении мощности генератора более чем на 50% горение теряет стабильность, в результате чего выделяется деготь, загрязняющий газоход.
• Чтобы избежать выпадения конденсата, температуру обработки отопления необходимо поддерживать на уровне 60 и более градусов.

Кроме того, стоимость генераторов, которые предлагает промышленное производство, почти в 2 раза превышает расходы на покупку твердотопливного котла. Можно существенно сократить эти затраты, изготовив агрегат самостоятельно.

Как сделать газогенератор на дровах для отопления дома своими руками

Перед тем, как начать делать газогенератор своими руками, необходимо подробнее рассмотреть его конструкцию и разобраться в принципах работы.

Схема расположения элементов и черте агрегата

Агрегат должен состоять из:

• корпуса, в который заключены остальные элементы;
• бункера, называемого также камерой заполнения, в которую загружают топливо;
• камеры сгорания, в которой и происходит процесс горения топлива при очень высоких температурах;
• горловины камеры сгорания, где осуществляется крекинг смол;
• воздухораспределительной коробки с обратным клапаном;
• калибровочных отверстий, называемых фурмами, которые соединяют среднюю часть камеры сгорания с распределительной коробкой;
• колосниковой решетки, предназначенной для поддержки углей;
• загрузочных люков с герметичными крышками (верхний и боковой - для загрузки топлива, нижний - для удаления золы);
• патрубка для отвода газа, к которому привариваются трубы газопровода;
• охладителя, проходя по которому, газ остывает до необходимой температуры;
• фильтров для очистки газа от примесей.

На схеме, представленной ниже, видно, как происходит размещение элементов газогенератора.

На этой схеме наглядно показаны все составные элементы агрегата

Горячий газ, получаемый в генераторе, можно использовать для подсушивания топлива. Для этого часть газопровода необходимо провести по кольцу вокруг камеры сгорания, разместив его между корпусом устройства и камерой загрузки топлива. Это позволяет увеличить КПД устройства. Чертеж аппарата приведен ниже.

С чертежом будет намного проще собрать конструкцию

Поскольку работа самодельного генератора на опилках происходит при высоких температурах, к каждому элементу конструкции предъявляются довольно жесткие требования. Корпус обычно варят из листового металла, приделывая к низу небольшие металлические ножки. Традиционно его делают цилиндрической формы, но нет правила, по которому он не может иметь прямоугольную конфигурацию.

На этой схеме наглядно отражены особенности устройства дровяного газогенератора. Покидая камеру сгорания, газы смешиваются с воздухом, охлаждаются, а затем проходят окончательную очистку

Этапы выполнения работ по сборке агрегата из стали

Для изготовления бункера следует использовать малоуглеродистую сталь. Его устанавливают внутри корпуса и крепят болтами. Крышка бункера нуждается в уплотнителе. Для этого часто используют асбест, но он считается опасным для здоровья, поэтому следует приобрести прокладки из другого жаростойкого материала.

В нижней части бункера устанавливают камеру сгорания из жаропрочной стали, к камере присоединяют горловину. Корпус отделяют от горловины уплотнительным асбестовым шнуром или другим изолятором.

Мастера, которым удалось изготовить самодельный газогенератор, отмечают, что в качестве камеры сгорания удобно использовать газовый баллон, новый или бывший в употреблении. В последнем случае есть опасность возгорания остатков газа при срезании верхней части баллона. Чтобы этого не произошло, газовый баллон следует заполнить водой и после этого приступать к работе.

Воздухораспределительную коробку устанавливают вне корпуса газового генератора. Чтобы созданный своими руками газогенератор на дровах работал должным образом, на выходе из коробки следует установить обратный клапан, не позволяющий газу покидать устройство через это отверстие. Перед коробкой можно поставить вентилятор для нагнетания воздуха. Такая конструкция позволяет использовать для сжигания даже свежесрубленное дерево, влажность которого превышает 50% (норма для твердотопливных котлов - 20%)

Изготовить дровяной газогенератор можно из различных подходящих материалов, например, из металлической бочки или старого газового баллона

Колосниковую решетку чаще всего выполняют из чугуна. Чтобы упростить процедуру очистки, среднюю часть колосника делают подвижной, управляемой специальным рычагом. Важный элемент загрузочного люка - амортизационная рессора, которая позволит приподнимать крышку люка в случае избыточного скопления газа в бункере.

Самодельный газогенератор из баллона или бочки

Бочка работает как камера сгорания

Для изготовления котла подойдет любая бочка, можно даже использовать пустой газовый баллон или сделать самостоятельно, применив сварку и лист стали. Толщина листа должна быть, как правило, не более десяти миллиметров. Понадобятся кольца, которые буду служить фильтром грубой очистки газа и трубы, которые буду служить заборниками холодного воздуха. Необходимо продумать и отвод конденсата, чтобы он не скапливался на дне котла. Эту проблему чаще всего решают установкой сливного крана.

Газогенераторы, сделанные на заводе, стоят очень немало. Поэтому позволить их себе может не каждый. Народные умельцы предпочитают делать котлы самостоятельно, выполнив следующие этапы:

1. Из листа стали сварите цилиндр и прикрепите ножки. Корпус готов.
2. Сделайте бункер и закрепите его в верхней части котла при помощи болтов. Для изготовления этой составной части можно использовать менее углеродистую сталь.
3. Смастерите камеру сгорания из газового баллона.


   Прежде чем резать баллон, заполните его водой, т. к. сверху могут скапливаться остатки газа.

4. Затем закрепите газораспределительную коробку, её можно сделать самостоятельно или приобрести в специализированном магазине.
5. Установите колосник, собранный ранее - приспособление, которое будет осуществлять подачу и отвод воздуха.
6. Выполните монтаж дымохода.

Небольшие газогенераторы, работающие на дровах, можно установить в доме, так как при загрузке можно не опасаться скопления мусора, а топливо можно хранить рядом с котлом.

Крупные агрегаты следует устанавливать на улице как можно ближе к месту хранения топливного природного материала. В такой ситуации есть возможность без больших неудобств подвозить дрова к аппарату. Кроме того, при размещении котла во дворе получится избежать загрязнения помещения золой и грязью.

Если газогенератор располагается на улице, тогда для удобства его подключения трубы к отопительному котлу следует прокладывать по земле.

Видео: газовый генератор для отопления

На сегодняшний момент известно много способов получения газа. В основу каждого устройства положена система . Его принцип работы заключается в газопереработке древесины в тепло .

В качестве дополнительного метода получения энергии был разработан газогенератор. На сегодняшний момент газген считается отличным многофункциональным оборудованием. Такой агрегат применяется для отопления автомобилей и комнат. Принцип работы котла не является простым. Газген на дровах состоит из многочисленных необходимых элементов.

Разрешено использовать как покупные устройства, так и выполненные .

Видео про устройство самодельного газового генератора

Преимущества газгена

• КПД таких котлов варьируется в переделах 78-96%;
• Одна закладка на дровах горит до 12 часов. С верхним горением время увеличивается до 1 суток. Угол горит более 1 недели;
• Топливный материал сгорает полностью. Из-за этого газоход прочищают не более 1 раза в месяц;
• Можно настроить автоматизированную работу;
• В воздух попадает наименьшее число вредных компонентов;
• В финансовом плане такие устройства наиболее экономичные ;
• В качестве полноценного источника топлива рекомендуется применять подсушенную до 50% древесину;
• Разрешено применение не колотых поленьев, достигающих в длину 1 м;
• В котлах разрешена утилизация полимеров;
• Устройство обладает высокой безопасностью.

Недостатки

• Стоимость устройства в 2 раза больше;
• Большинство устройств потребляют электроэнергию ;
• При мощности менее 50% горение становится неустойчивым;
• Происходит выпадение конденсата;

Принцип работы агрегата

В газгене из любого вида топлива может добываться горючий газ. Главным секретом является то, что в камеру, попадает кислород. Объема попадаемого кислорода мало для полноценного сгорания древесины. В самом процессе должна соблюдаться достаточно высокая температура, превышающая 1200°С. Вырабатывающийся газ постепенно охлаждается, попадая к источнику потребления или двигателю автомобиля.

Устройство газогенератора
