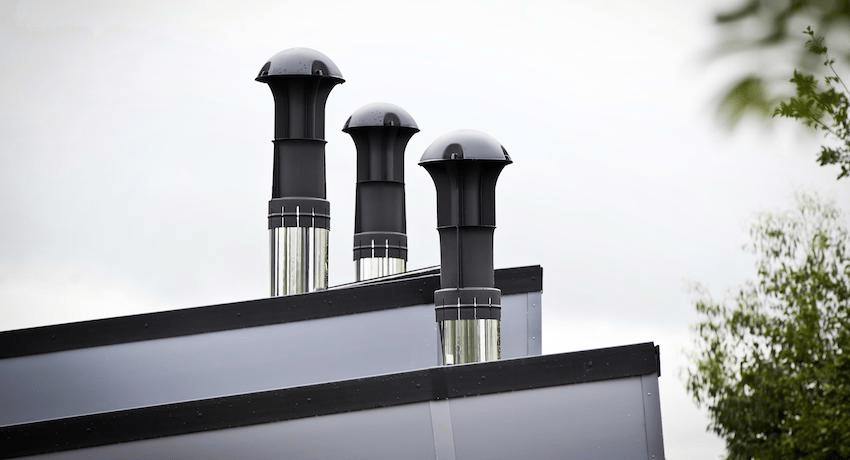

Выход вентиляции в частном доме. Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта. По кратности обновления

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы

Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Виды

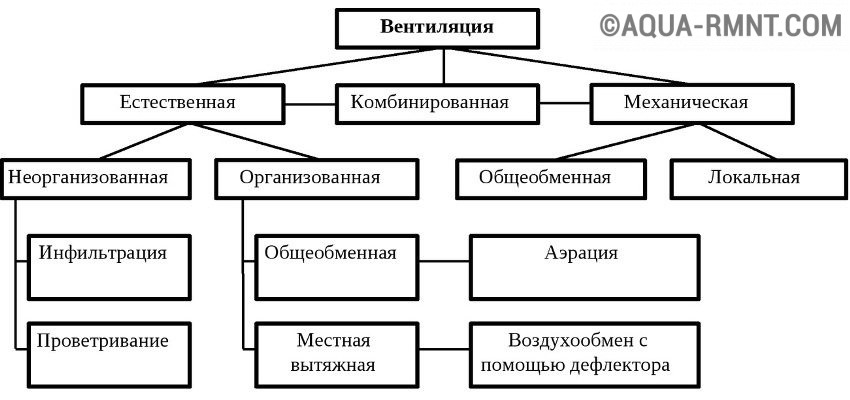

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

• Функциональные отличия:
  • приточная – обеспечивает притоки свежего воздуха;
  • вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
  • рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
• Метод циркуляции воздуха.
  • безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
  • канальный – потоки воздуха циркулируют по специально созданной сети каналов.
• Принцип работы.
  • естественный – вентилирование помещения осуществляется естественным путем;
  • механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

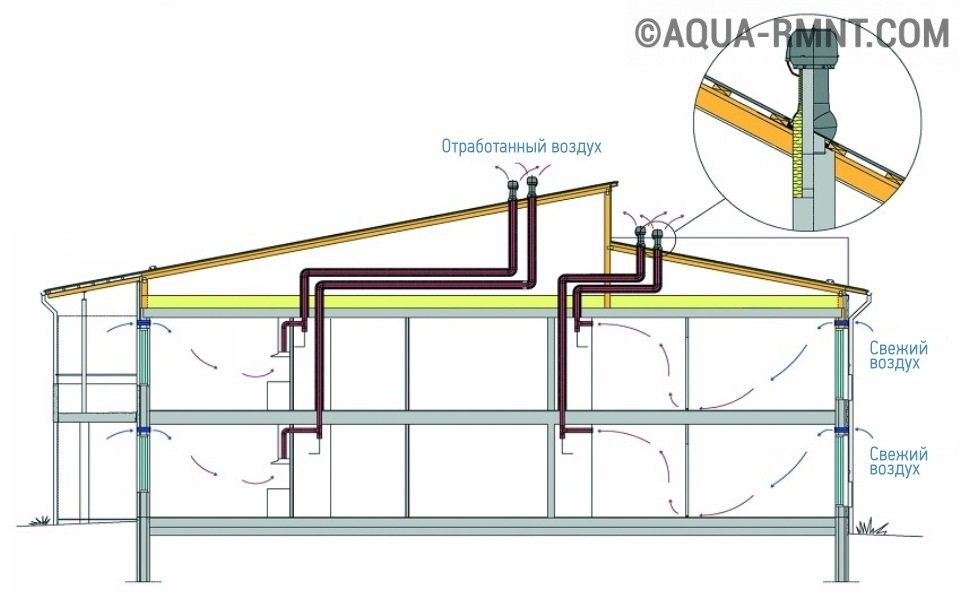

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

• приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
• вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
• смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

• L – производительность конструкции, обеспечивающей приток воздуха;
• n – норма показателя кратности воздухообмена для конкретной комнаты;
• V – площадь помещения.

Проектирование

Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

• максимально возможная мощность вентиляционной установки;
• значение рабочего давления;
• уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется , либо , то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

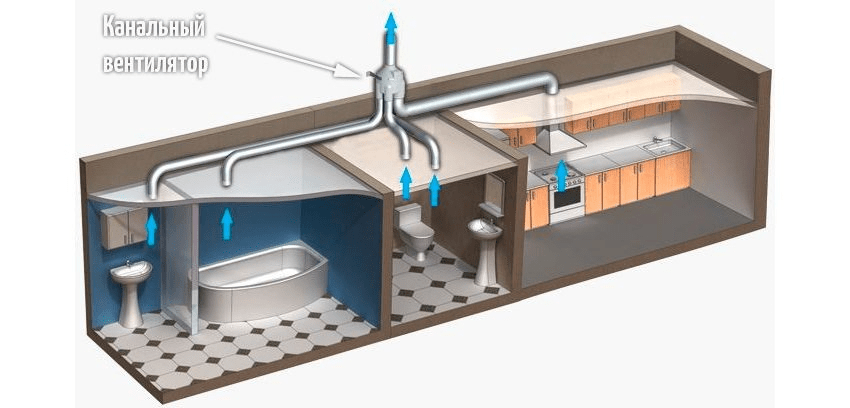

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

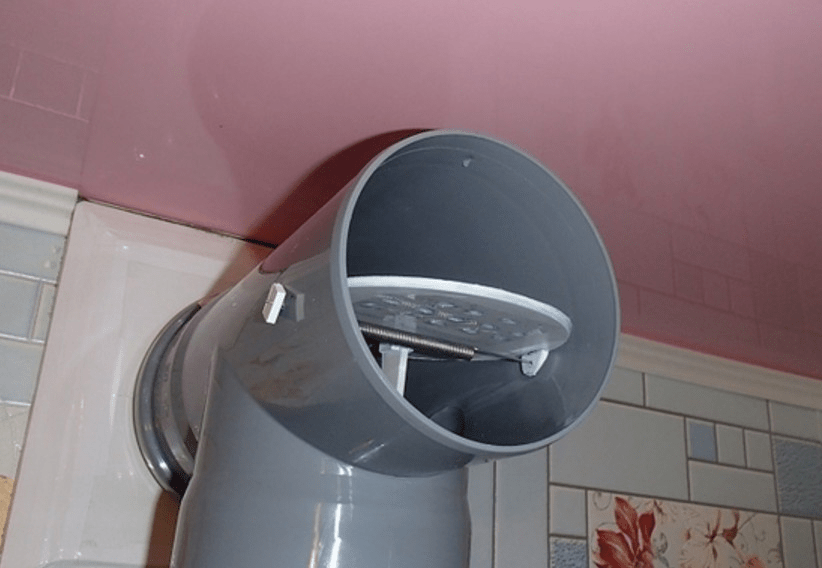

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

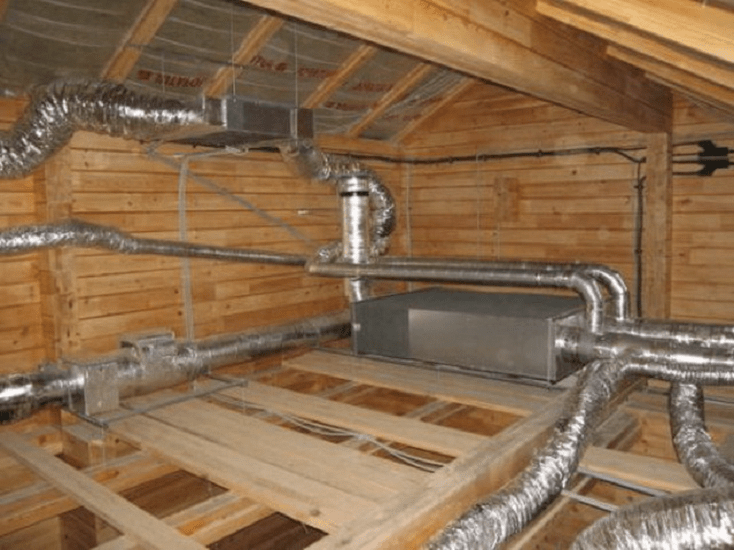

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
4. Составление схемы расположения каналов.
5. Определение месторасположения забора и вывода воздушных потоков.
6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

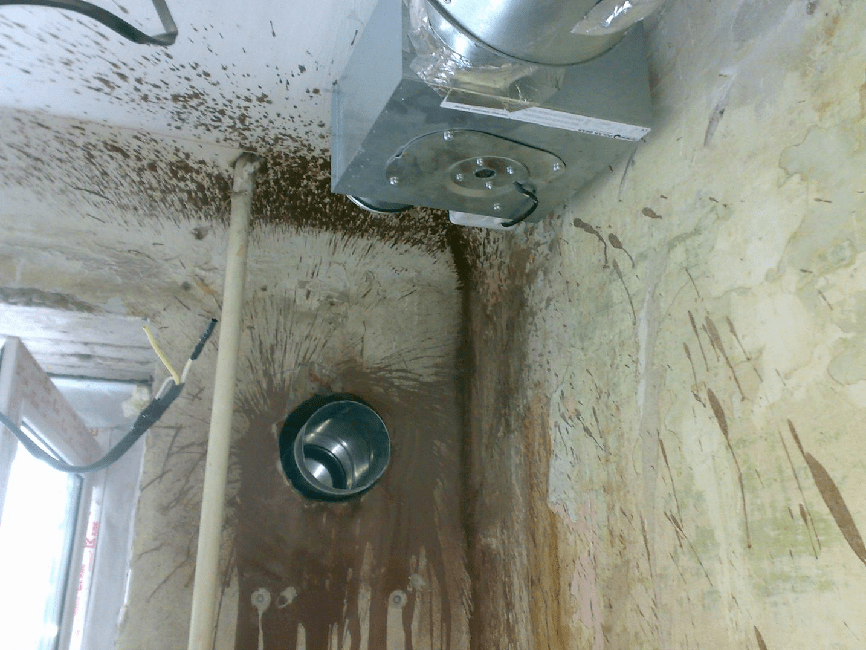

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

• воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
• свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
• вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

• форма – круглая, прямоугольная или квадратная;
• размер;
• дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

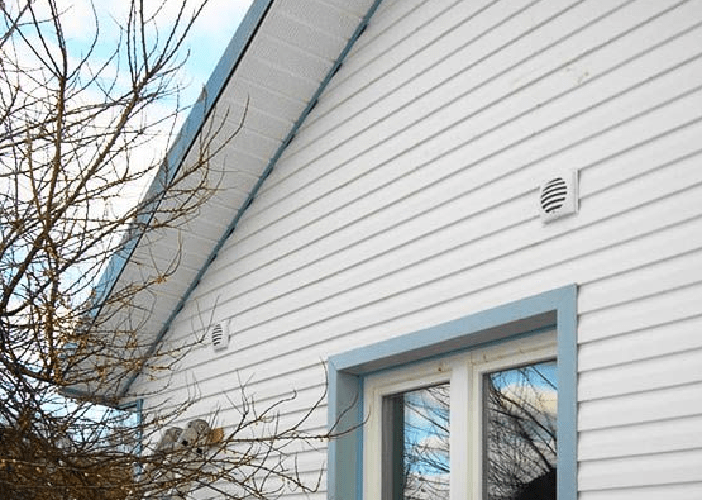

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. очень легко. Для этого достаточно следовать следующей инструкции.

1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.

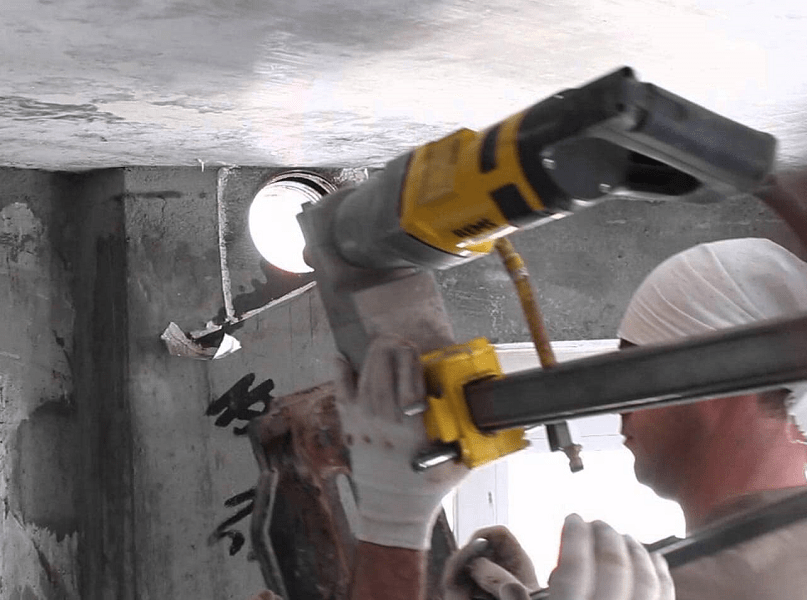

2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
3. Далее необходимо установить клапан и зафиксировать его в отверстии.
4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

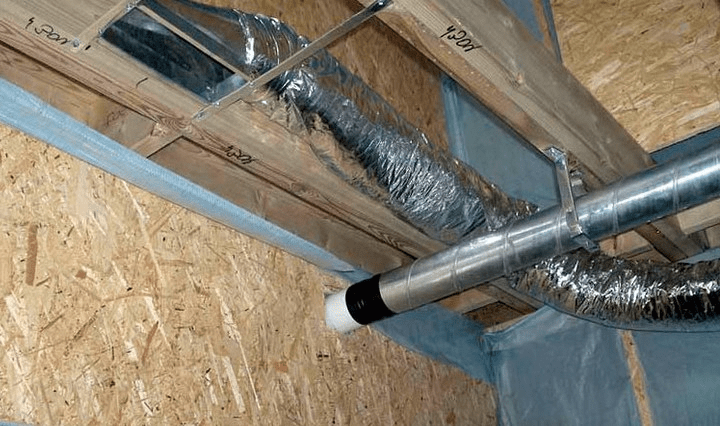

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

• лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
• прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
• необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
• в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
• внутренне пространство каналов должно быть максимально гладким;

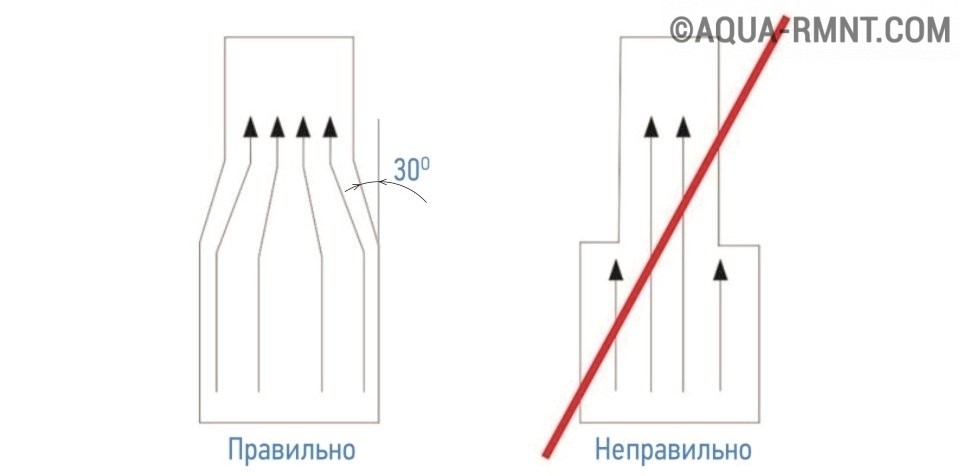

• необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

В итоге можно понять, что нельзя дать однозначный ответ на вопрос «какую выбрать вентиляцию для частного дома». Расчет и проектирование схемы производится на основании множества параметров: площадь дома, количество жильцов, уровень естественной вентиляции и т.д. При расчете необходимо принимать во внимание требуемый показатель воздухообмена для одного человека, который равняется 10-ти кубическим метрам в час.

Большинство людей останавливают свой выбор на приточно-вытяжной системе вентиляции. Это обусловлено следующими факторами:

• возможность регулировки рабочей мощности;
• обеспечение хорошего притока свежего воздуха и качественного вывода отработанных воздушных масс;
• простота монтажа и т.д.

Однако в ряде случаев установка подобного рода системы будет на целесообразна. При выборе того или иного типа необходимо основываться на имеющемся воздухообмене. При недостатке свежего воздуха потребуется приточная установка, при малой скорости вывода воздушных масс – вытяжная. Главное условие, обязательное для соблюдения в любой доме, заключается в том, что объем поступающего воздуха должен быть равен количество выведенного.

Ввиду разнообразия планировок и эксплуатационных условий загородной недвижимости, в каждом случае проектируется индивидуально вентиляция в частном доме своими руками. Схема должна обеспечивать минимально допустимую кратность воздухообмена. В кухне с четырехконфорочной плитой использованный воздух должен заменяться новым с интенсивностью 90 кубов ежечасно. В жилых комнатах достаточно 30 кубов на человека, либо воздухообмена трижды в час всего объема. Подробнее в данном материале.

Схема вентиляции загородного коттеджа

Для снижения эксплуатационного бюджета обычно применяется естественная вентиляция в частном доме своими руками, схема которой представлена ниже. Принцип воздухообмена в ней следующий:

• уличный воздух проникает в помещения сквозь щели оконных блоков;
• нагревается, перемещается естественным образом под дверьми в санузел и кухню;
• в функциональных помещениях (кухня + санузел) внутри капитальных стен устроены вентканалы, через которые отработанные воздушные массы удаляются за счет естественной тяги.

Подобная схема вентиляции в частном доме своими руками имеет существенные недочеты:

• современные оконные блоки (стеклопакеты внутри ПВХ профиля) абсолютно герметичны;
• для улучшения звукоизоляции комнат подрез дверных полотен не используется, что нарушает обмен внутри помещений.

Поэтому применяются приточные клапаны, врезаемые в оконные блоки, или проветривание комнат открытыми фрамугами, форточками. Иногда целесообразна врезка в наружные стены приточных вентиляторов или рекуператоров.

Если штатные вентканалы не обеспечивают достаточную тягу, применяется вытяжная вентиляция в частном доме своими руками, схема которой так же имеется ниже. Основным недостатком принудительных систем вентилирования является энергозависимость.

Полезная информация! Вентиляторы осевого, центробежного типа, устанавливаемые внутри вентканалов, капитальных наружных стен, имеют электропривод. Перебои энергообеспечения можно компенсировать только дорогостоящими генераторами, аккумуляторами или источниками ИБП (бесперебойного питания).

Общие сведения об организации вентиляции в доме (видео)

Статья по теме:

В отдельной публикации мы расскажем о принципах организации качественной вентиляции в квартире и правильном подборе оборудования.

Состав системы, пошаговый монтаж

Поможет при проектировании вентиляции в частном доме своими руками, схема и подготовка комплекта чертежей с поэтажными планами. Основным элементом любой системы вентилирования является воздуховод:

• вентканал – изготавливается только внутри кирпичных стен;
• короб – из стального листа, полимерных материалов, керамики, бетонных изделий.

Максимальным сечением обладают вытяжные воздуховоды. Например, для однократного воздухообмена в коттедже 300 квадратов при естественном воздухообмене потребуется труба диаметром 35 см или канал 40 х 25 см. Внутри кирпичной кладки подобные конструкции изготавливаются без проблем.

Если дом построен из других конструкционных материалов, автоматически возникают проблемы с размещением, декорированием труб или коробов таких больших размеров. Поэтому сечение воздуховода снижается, проектируется принудительная вентиляция в частном доме (схема своими руками также может быть выполнена без проблем при изучении основных требований нормативной документации).

Как организовать проветривание?

Для обновления воздушных масс в частном доме, в первую очередь, задействуется приточная вентиляция. Своими руками схему составить несложно, разобравшись с планировкой и особенностями своего дома. Существует несколько типов проветривания, не одинаково полезных для микроклимата интерьеров:

• открыта дверь + окна – воздух обновляется в течение 5 минут, однако образуются вредные сквозняки;

• приоткрыта фрамуга или форточка – полное замещение отработанных воздушных масс новыми наступает через 40-60 минут, однако остывают откосы, оконные блоки, возможно образование конденсата;

• открыты окна – этот вариант является лучшим, так как за 10 минут не успевают остыть конструкции, воздух обновляется в комнате полностью.

Но жителям крайне неудобно заниматься проветриванием ежечасно. Поэтому спасительным решением при нежелании установливать полноценную приточную установку являются стеновые/оконные клапаны.

Обеспечение притока

Оконный клапан имеет несколько разновидностей. Для установки некоторых моделей необходима фрезеровка овальной щели в эксплуатируемом профиле ПВХ. Это отражается на прочности оконного блока (профиль армируется фольгой, внутри которой не рекомендуется делать крупные отверстия), звукоизоляции.

Более удобны в монтаже щелевые клапаны накладного типа. Для этого достаточно удалить на отдельном участке (обычно верхняя часть фрамуги) уплотнитель, прикрутить корпус клапана.

В высокопроизводительных модификациях клапанов приточного типа наружный воздухозаборник связан с внутренним регулировочным механизмом телескопической камерой. Элемент клапана, устанавливаемый внутри помещения, имеет фильтр, выпускные форсунки, лабиринтную систему проток.

Полезная информация! Все оконные клапаны приточного типа энергонезависимые. Они не будут работать в зданиях с негерметичными дверными, оконными блоками, в отсутствие 2 см щелей под полотнами внутренних дверей.

Пропускной способности оконных клапанов обычно достаточно для жилых помещений. Однако в кухнях с газовыми 4-х конфорочными плитами, духовыми шкафами эти устройства не могут обеспечить требуемый воздухообмен для этих помещений. Поэтому монтируются клапаны стеновые, имеющие следующую конструкцию:

Статья по теме:

Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Обычные клапаны монтируются над регистрами , чтобы зимний воздух согревался восходящими конвекционными потоками. В рекуператорах использована схема «труба в трубе», поэтому входящие массы согреваются исходящими потоками. Их устанавливают в любом удобном месте, независимо от расположения батарей, простенков.

Более сложными являются системы вентилирования с использованием . Короба или трубы пропускают внутри пространств подвесных/натяжных потолков, выпуская патрубки в отдельных зонах помещения.

Полезный совет! При организации принудительного притока вентиляторами встраиваемые вентканалы естественной вентиляционной системы гарантированно не справятся с удалением больших объемов отработанного «грязного» воздуха. Поэтому потребуется монтаж вытяжных вентиляторов внутри них.

Если приточная вентиляция в частном доме сооружается своими руками, схема не менее важна, чем расчет сечения воздуховодов. Основными рекомендациями для домашнего мастера являются:

• вытяжки монтируются в самых «грязных» помещениях (высокая влажность, запахи, тепловое излучение);
• переток воздуха необходимо организовать от самой дальней комнаты по отношению к кухне, санузлу;
• для этого используются решетки или щели в дверных полотнах либо под ними.

Принудительная приточная вентиляция в частном доме своими руками, схема и состав которой имеется ниже, состоит из сложных элементов:

• комфортность проживания при включенном электрооборудовании обеспечивает шумоподавитель (глушитель);
• циркуляцию создает вентилятор;
• всасываемый воздух подогревается калорифером;
• фильтрами уличный воздух очищается;
• клапанами регулируется поток;
• распределение масс внутри системы производится диффузорами, решетками.

Рекуператоры отвечают за энергосбережение, снижение теплопотерь, однако эффективны до определенных температур наружного воздуха. Поэтому в морозы дополнительно включаются калориферы. Летом рекуператоры работают в режиме кондиционеров по умолчанию, снижая нагрузку на климатическое оборудование коттеджа.

Статья по теме:

Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

При значительной рабочей площади загородного жилища воздухообмен может достигать ежечасно 600-800 кубов. Для мощного, габаритного оборудования требуется место для размещения и обслуживания. Поэтому используются либо специальные помещения внутри дома, подполья, либо не эксплуатируемый чердак.

Полезная информация! Минимальное сопротивление потока наблюдается в трубчатых воздуховодах. Зато прямоугольные короба вентиляции легче крепить к несущим конструкциям, маскировать под фальш-панелями, потолками. Гибкие гофротрубы применяются на коротких участках, где необходимо несколько сложных изгибов.

Таким образом, домашний мастер может своими силами спроектировать, установить системы естественной и принудительной вентиляции в загородном жилище без привлечения специалистов. Это обеспечит комфортный микроклимат, снижение заболеваний у членов семьи, однако потребует знаний нормативной документации и строительных навыков.

Как правильно сделать вентиляцию в доме (видео)

В необходимости вентиляции в доме сомневаться не приходится. Появление плесени на стенах и углах, повышенная влажность в помещении (а это дополнительная духота летом и холод зимой) - всё это следствие застоявшегося воздуха, насыщенного парами жизнедеятельности человека. Со временем на стенах поселяется грибок Discula brunneotingens, и человеку приходится дышать его спорами, образующими колонии в деревянных полах, рамах и дверях. В результате - понижение иммунитета, аллергические заболевания и бронхиальная астма, пониженный психологический тонус и синдром хронической усталости. Но решение проблемы существует, и не одно.

Принцип работы и устройство естественной вентиляции в частном доме

Вентиляция - это комплекс мероприятий и устройств, обеспечивающий поддержание непрерывного обмена воздуха в жилых и служебных помещениях. Различают следующие виды вентиляции:

1. Искусственная и естественная. Первая предполагает наличие специальных устройств, вторая - их отсутствие
2. Вытяжная и приточная. Разделение происходит в зависимости от направления движения воздушной массы. Вытяжная предполагает отвод воздуха, приточная - нагнетание внутрь помещений.
3. Общая и локальная. Эта характеристика описывает зону действия вентиляции.
4. Бесканальная и канальная. Классификация происходит по наличию (или отсутствию) воздуховодных каналов.
5. Постоянная и периодическая. Постоянная вентиляция действует в автоматическом режиме, безостановочно. Периодическая происходит время от времени, к ней относят открывание дверей, окон и форточек.

Кроме естественной вентиляции можно устроить искусственную (механическую) или соединить эти два вида в комбинированный вариант

В домах с множеством помещений различного назначения, как правило, применяются комбинированные варианты организации вентиляции. При рассмотрении каждого вида в отдельности обнаруживаются как достоинства, так и недостатки. Для того чтобы выбрать оптимальный вариант, необходимо внимательно ознакомится со всеми возможными видами вентиляции.
Самый простой и древний способ проветривания помещений - естественная вентиляция.

О вентиляции знают не только люди, но и медведи - погружаясь в зимнюю спячку, они оставляют небольшое отверстие вверху берлоги для притока свежего воздуха.

Принцип действия естественной вентиляции основан на известных законах аэродинамики.

Два физических параметра - температура и давление - управляют перетеканием воздушных масс из одного места в другое.

1. Воздух движется из зоны высокого давления в зону низкого.
2. Тёплый воздух всегда стремится вверх, холодный - вниз.
3. Чем больше перепад давления или температуры, тем быстрее движется воздух.

Знание этих простых закономерностей позволяет управлять вентиляцией в доме или квартире. Если воздушные массы передвигаются под действием природных факторов, такая вентиляция считается самопроизвольной. Если же движение обусловлено специальными отверстиями, сделанными в стенах, то такой воздухообмен называют организованным. Организованную естественную вентиляцию, кроме того, подразделяют на:

• гравитационную;
• ярусную;
• аэрацию.

Для большинства домов и квартир естественная вентиляция является достаточной. Конечно, при условии, что она организована правильно и со знанием дела. Приблизительные и точные расчёты позволяют оптимально использовать вентиляционные каналы, экономить время и материалы, правильно выбирать места для установки воздушных проходов и отдушин.

Воздушные потоки в схеме с естественной вентиляцией заходят через специальные отверстия (2), проходят по помещениям и удаляются через вентиляционный патрубок (1) в главную вентиляционную шахту (3)

Расчёт вентиляции и сечения вентканала (с учётом объёма помещения)

Так как снабжение людей воздухом в жилых и производственных помещениях является жизненно важной функцией, расчёт вентиляции производится в соответствии с нормативными документами. К ним относятся:

• СНБ 4.02.01–03 - санитарные нормы безопасности от Министерства здравоохранения;
• СП 60.13330.2012 - свод правил, вытекающий из действующих Федеральных законов и Государственных Стандартов;
• СНиП 41–01–2003 - строительные нормы и правила от Министерства строительства.

Подробно с ними можно ознакомиться на официальных ведомственных сайтах.

Точный расчёт всех параметров вентиляции может произвести только опытный специалист. Существует большое количество формул и расчётных таблиц, которые учитывают различные нюансы движения воздушных масс, такие как:

• общую площадь помещения;
• назначение помещения в целом и отдельных его составляющих;
• высоту помещений;
• наличие и количество вытяжных каналов;
• высоту вентканалов;
• функциональное назначение вентиляции.

Таблица: расход воздуха в воздуховодах для проектирования систем вентиляции

При оснащении жилья принудительной вентиляцией и использовании специального оборудования в перечень расчётных показателей добавляются силовые показатели аппаратуры - мощность, скорость и объём нагнетаемого (или отводимого) воздуха.

Проект системы вентиляции выполняется на базе поэтажного плана, в котором отображаются все трассы и указываются размеры и назначение функциональных элементов

Если планирование вентиляции производится на стадии проектирования дома, составляются отдельные чертежи с расчётом всех показателей и проверкой их соответствия установленными нормам. Проект заверяется компетентными организациями и вносится с общий план мероприятий по возведению жилья.

Примерный расчёт параметров вентиляции можно осуществить самостоятельно. Для этого нужно знать следующее:

1. На каждый квадратный метр жилой площади должно приходиться 3 м 3 воздуха в течение одного часа.
2. Каждое отдельное помещение (разделённое с остальными дверью) имеет свою специфику:
   • кухня с газовой печью или водонагревательной колонкой должна быть обеспечена приточным воздухом в объёме 70 м 3 /ч;
   • кухня с электроплиткой - 50 м 3 /ч;
   • туалет «потребляет» 30 м 3 воздуха в час;
   • ванная комната - 50 м 3 /ч;
   • прихожая, гардероб, кладовая - по 15 м 3 в течение часа;
   • жилые комнаты - не менее чем по 30 м 3 /ч.

Санитарными нормами предусматривается расчёт вентиляционной системы с учётом количества людей, постоянно находящихся в доме. Это небольшое дополнение может существенно повлиять на общую картину вентиляции.

Расчёт ведётся не только по объёму воздуха, но и по количеству находящихся в здании людей

Исходя из этих данных, вычисляются примерные параметры воздуховодов. В расчёт принимается, что средняя скорость истечения воздуха из канала равна 1,0–2,5 м/сек. Диаметр вентиляционного канала подбирается с учётом общего объёма воздуха жилья. Как показывает практика, для одноэтажного строения с естественной вентиляцией воздушная труба в зависимости от объёма внутреннего пространства должна иметь следующие размеры:

• при объёме 200 м 3 - диаметр не менее 18 см;
• для помещения в 400 м 3 - 25 см;
• если внутренние помещения дома занимают 600 м 3 и более - 32 см.

Эти значения можно использовать при расчёте воздушного канала, имеющего квадратное или прямоугольное сечение, применяя формулу S=πR 2 , где S - площадь сечения круга (выраженная в м 2), π - число «пи», равное 3,14, и R - радиус круга. Найдя значение площади круга, можно подобрать размер прямоугольного вентканала. При этом его нужно увеличить на 20–25%, так как пропускная способность круглых труб всегда выше, чем у прямоугольных. Принятое соотношение короткой стороны прямоугольника к длинной 1:3.

Если вместо воздуховодов круглого сечения использовать прямоугольные, их сечение нужно увеличить на 20–25%

Применение принудительной вентиляции - установка нагнетательного вентилятора - уменьшает необходимые размеры труб. Это происходит за счёт увеличения скорости движения воздуха в канале. Так, для помещений с объёмом в 200, 400 и 600 м 3 можно применять каналы с диаметром 11, 18 и 23 см соответственно.

Видео: вентиляция в подвале своими руками

Плюсы и минусы естественной вентиляции

Главным плюсом естественной вентиляции является то, что на её установку не требуется больших финансовых затрат.

Однажды смонтированная система воздухоотвода не требует частого технического обслуживания.

Она работает столько, сколько стоит дом. Конструкция такого вида вентиляции проста и редко приводит к каким-либо осложнениям или авариям. Внутри системы нет никаких электрических устройств, повышающих шумовой фон. Движение воздуха происходит естественным образом, без механического нагнетания. К плюсам можно отнести хорошую совместимость естественной вентиляции с другими способами вентилирования. Чаще всего именно комбинирование естественной и принудительной систем вентиляции даёт оптимальные результаты.

Минусы системы естественной вентиляции:

1. Нет возможности регулировать скорость истечения воздуха. Это может привести к тому, что внутри будет застаиваться влага и сырость, приводящая к возникновению плесени и грибка.
2. Через приточные каналы внутрь беспрепятственно проникают пыль и насекомые. Это понижает комфортность и вынуждает к более частым уборкам в помещении. Частично это можно компенсировать установкой противомоскитных сеток, но следует учитывать, что при этом снижается и проходимость чистого воздуха.
3. Высоки потери тепла в холодное время года. Некоторые специалисты утверждают, что цифра может доходить до 40%.
4. Зависимость от погодных условий. Чем выше температура воздуха снаружи дома, тем менее эффективна вентиляция.

Интересно, что в жарких странах средиземноморья, таких как Испания, Италия или Португалия, вентиляция в жилых домах устраивается за счёт так называемых патио - внутренних двориков, имеющих форму вертикального колодца. Солнце практически не проникает внутрь патио, а все окна и балконы выходят именно в эту сторону.

Видео: естественная вентиляция дома

Повышение эффективности естественной вентиляции

Заметно повысить эффективность естественной вентиляции можно при помощи установки приточных клапанов на окна. Стоимость их невелика, а монтаж прост и доступен для самостоятельного выполнения. Чаще всего такие устройства применяются для пластиковых окон. Дело в том, что стеклопакет соединяется с рамой достаточно герметично, и это порой оборачивается негативной стороной - в помещении скапливается влага, может появиться плесень. Для компенсации этого явления были разработаны приточные клапаны, с помощью которых появилась возможность регулировать степень вентиляции через окно. Устанавливается устройство в верхней части рамы. В силу небольших размеров монтаж клапана никак не влияет на уменьшение потока света через окно.

Врезные приточные клапаны помогают увеличить эффективность системы вентиляции для пластиковых окон

Приточный клапан - это часть естественной вентиляции, которая подаёт свежий воздух внутрь помещения. Принцип действия прибора основан на гигроскопических свойствах некоторых материалов (специальных нейлоновых лент), которые под действием влаги изменяют свои линейные размеры. Клапан осуществляет изменения подачи воздуха в автоматическом режиме (но в некоторых моделях есть и ручное управление). Происходит это за счёт сужения или расширения воздуховодной створки.

Виды приточных клапанов

Различаются металлические и пластиковые устройства. Металлические клапаны надёжны в эксплуатации, но при этом стоят дороже и имеют большую массу.

Внутри клапана расположен фильтрующий элемент, который нужно менять раз в полгода

Эти приборы принято делить на две категории:

При использовании механических устройств в зимний период следует помнить, что закрывать задвижку полностью нельзя - она может примёрзнуть. А при попытке открыть её физическим усилием - сломаться.

Установка приточного клапана

Как уже отмечалось выше, монтаж устройства не требует специальных навыков или инструментов. К каждому изделию прилагается подробная инструкция, следуя которой можно установить прибор самостоятельно.

Для этого нужны:

• строительный нож;
• отвёртка;
• рулетка.

В комплекте для монтажа поставляются:

• приточный клапан;
• крепёж;
• уплотнитель.


Установка на окно осуществляется в несколько этапов:

Как сделать вентиляцию своими руками

Каждый дом - это отдельная история со своими особенностями и архитектурными нюансами. Если дом уже построен, то в нём будет такая вентиляция, которая возникнет естественным образом. Исправить положение можно только с помощью принудительных мер - механических или комбинированных. Обратим внимание на главные требования, которым должна соответствовать вентиляционная система:

1. Исправно работающая вентиляция не должна снижать температуру помещения в холодное время года.
2. В доме не должно возникать устойчивых сквозняков.
3. «Отработанный» воздух из кухонь, ванн и туалетов необходимо быстро удалять из помещений и заменять свежим.
4. Циркуляция должна захватывать все без исключения комнаты - кладовки, подвалы коридоры и т. д.
5. Система должна обеспечивать постоянный приток свежего и отвод застоявшегося воздуха.

Самым верным решением всех вопросов, связанных с вентиляцией, является закладка системы циркуляции на этапе планирования и строительства дома. В зависимости от размера жилой площади, расположения служебных помещений и количества проживающих в доме людей проектируется один или два канала естественной вентиляции. Они представляют собой вертикальные шахты, которые опираются на фундамент дома и выводятся над кровлей. Реализуется это при помощи различных строительных технологий.

Размеры вентиляционного стояка в многоквартирных домах рассчитываются по стандартной методике

Одним из таких решений может служить укладка готовых вентиляционных блоков в несущую стену. Другой вариант - независимый вентиляционный канал, сложенный из кирпича. Внутри помещений для создания потоков воздушных масс используют металлические трубы большого диаметра. Из эстетических соображений их скрывают под подвесными потолками или внутри стен. На концах устанавливаются декоративные пластмассовые решётки.

Концы воздухозаборников оформляются декоративными пластиковыми решётками

Такие же решётки монтируют в нижней части дверного полотна, если помещение глухое, не имеет окон и недоступно для вентиляции. В домах, которые отапливаются печами, дымоходная труба может играть роль вентиляционной шахты.

Решётки на дверях устанавливаются в помещениях с недостаточной вентиляцией

Советы опытных мастеров по организации вентиляции в доме

Проектирование устройства вентиляции перед началом строительства

Эти советы помогут тем, кто планирует монтировать вентиляцию с нуля.

1. Оптимальное место расположения вентиляционной шахты - центральная часть строения. В холодное время года перепад температур внутри помещения всегда будет выше, что приведёт к усилению тяги воздуха.
2. Установку вентиляционного стояка лучше всего привязать к несущей стене - в ней всегда будет теплее, чем в других местах, что создаст дополнительные условия для передвижения воздушных масс.



   Вентиляционные каналы лучше устраивать по несущим стенам здания

3. При выборе воздуховодов нужно учитывать конкретную ситуацию. Если места достаточно - можно устанавливать круглые воздуховоды. Они прекрасно работают, создавая интенсивную тягу. Если установка происходит в стеснённых условиях, лучше подойдут прямоугольные каналы - они занимают меньше места и более компактны в монтаже.



   Разнообразие воздуховодных каналов позволяет решать любые задачи по монтажу вентиляционных систем

4. При выборе круглых каналов следует знать, что жёсткие трубы работают эффективнее - воздух движется по ним, не встречая сопротивления. Гофрированные трубы могут создавать шум, но при этом они гораздо легче в монтаже. Специалисты советуют по возможности применять жёсткие трубы, прибегая к гофрированным лишь в случае крайней необходимости.



   Гофрированные металлические воздуховоды менее эффективны, чем жёсткие круглые трубы, поэтому их применяют только по необходимости

5. Необходимо использовать вытяжные воздушные каналы одного диаметра. Сужения и расширения отрицательно влияют на скорость движения воздуха. Если отклонения неизбежны, следует производить их плавными изгибами трубы.



   Сужение воздуховодного канала можно выполнять только максимально плавным образом

6. Чем шире и выше стояк основной шахты, тем лучше будет работать вентиляция.



   Высота установки вентиляционного канала на крыше зависит от его удалённости от самой высокой точки крыши

7. Все соединения труб в системе необходимо сделать ровными и гладкими. Неровности и шероховатости внутри трубы создают заметное сопротивление для прохождения воздуха.
8. В системе должно быть как можно меньше поворотов в горизонтальной и вертикальной плоскости. Любой поворот понижает скорость воздуха на 10–12%.

Советы для тех, кто модернизирует уже существующую вентиляцию

Если дом построен давно, но вентиляция по каким-то причинам перестала удовлетворять нужды жильцов, воспользуйтесь маленькими хитростями, которые усовершенствуют систему.

В деревянных домах очень важно проветривать подпольное пространство, которое находится в непосредственном контакте с грунтом.

Для этого устраиваются отдушники вдоль всего периметра наружных стен. Но ещё одно хорошее решение - вывод воздухозаборника в подпол от зольника печи. В этом случае во время топки печи воздух будет забираться из подпольного пространства. Этим достигается решение сразу двух важных проблем - проветривания подпола и сохранения тепла в жилых помещениях (в обычном режиме печи воздух для горения поступает из жилой зоны).

Без пищи человек выживет полтора месяца. Без воды - неделю. Без воздуха прожить больше 15 минут способны только тренированные йоги. Забота о чистом воздухе - ключевое условие здоровой и полноценной жизни человека.

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате у проживающих в нем людей ухудшается самочувствие, а отделка и мебель страдают от излишней влажности либо избыточной сухости воздуха. И только грамотно организованная вентиляция в частном доме способна предотвратить эти проблемы.

А как ее правильно обустроить и какой тип системы выбрать? Эти вопросы будем рассматривать в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции для коттеджа и с обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

• избыточным теплом;
• появляющейся постоянно пылью;
• излишней влажностью воздуха;
• вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

1. С естественной тягой.
2. С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – .

Вариант #1 - система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование . Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать . При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 - система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с . В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится , забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

• климатические особенности местности;
• наличие рядом с домом источников неприятных и вредных примесей в воздухе;
• назначение разных помещений;
• индивидуальные особенности архитектуры строения;
• наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
• количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м 3 /час, для санузлов и туалетов в пределах 25–30 м 3 /час, а для кухни – 70–100 м 3 /час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Воздушные потоки при обустройстве любой вентиляции в частном доме выстраиваются таким образом, чтобы чистый уличный воздух поступал сначала в гостиную, спальни, рабочий кабинет и библиотеку.

Чтобы обеспечить беспрепятственный естественный ток воздуха по коттеджу, все межкомнатные двери должны иметь просвет между дверным полотном и порогом в 2–3 см

В кухне помимо вентиляционного отверстия, в вентканал рекомендуется дополнительно ставить . Она позволит быстрее удалять запахи готовки пищи, не допуская их распространения по остальным помещениям в доме.

Отдельный момент – котельная и кухня с газовым оборудованием. Они обязательно должны оснащаться отдельным каналом на приток воздуха непосредственно с улицы. Плюс не забываем про .

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне .

Сравниваете системы вентиляции для частного дома и не можете определиться с лучшим вариантом в вашем случае? Задайте свой вопрос нашим экспертам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совет в блоке комментариев – мы и опытные посетители нашего сайта постараемся вам помочь.

От того, насколько эффективной удалось построить вентиляцию в кухне частного дома, в немалой степени зависят уровень комфорта и безопасность для всех находящихся в помещении. Правильно настроенная вентиляция упрощает процесс нахождения у плиты или делает более комфортными традиционные вечерние кухонные посиделки после ужина. Из всех систем обеспечения жилого и нежилого пространства, планирование и устройство вентиляции в кухне в частном доме остается одним из наиболее замысловатых вопросов, требующих повышенного внимания и аккуратности при монтаже.

Наиболее важные требования к вентиляции в кухне

В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь объединить и выполнить сразу несколько требований:

• Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
• Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
• Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.

Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.

К сведению! Систему вентиляции кухни, как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.

Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.

Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.

Что нужно знать для планирования вентиляции

При таком подходе вентиляция в частном доме для кухни получается достаточно гибкой по своим характеристикам. Например, меняя задвижкой проходное сечение воздуховодов, форму поворотного колена, наклона сетки фильтра можно легко сбалансировать работу вентиляционной системы кухни с функционированием воздуховодов санузла или ванной комнаты.

Существует несколько методик выполнения расчета правильная вентиляция на кухне в частном доме, но все они дают лишь опорные или рекомендованные параметры сечений труб. На практике, при сборке и запуске системы приходится сталкиваться с появлением шума, гула, скачков сопротивления воздушному потоку в трубах и обратным перетоком воздуха. Устранять проблемы приходится за счет заложенных резервов в конструкции вентиляции и укладки трасс на кухне.

Параметры системы удаления воздуха

Для определения наиболее важных размеров труб и воздухозаборников потребуется выполнить небольшой расчет в следующем порядке:

• Определяем количество воздуха, протекающего через вентиляцию кухни за единицу времени;
• Зная кубатуру воздушного пространства кухни и рекомендованные значения скорости движения воздуха, вычисляем площадь сечения и рекомендованный диаметр воздуховода.

Этого достаточно для построения простейшей вентиляции помещения кухни. Как правило, кухонная вентиляционная система собирается из двух самостоятельных подсистем – естественной и приточно-вытяжной. Обе схемы рассчитываются по максимальной кратности воздухообмена в изолированном пространстве кухни. Для частного дома, по нормам СанПиН 2.1.2.2645-10, воздух кухонной атмосферы должен смениться от 3,5 до 5 раз за час, в зависимости от типа используемых плит и духовых шкафов.

В том случае, если кухня спланирована в виде одной большой студии или павильона, полуоткрытой веранды, кратность газообмена можно снизить до 2,5-3 раз.

Простой способ расчета

В теории, размеры окна приточной вентиляции на кухне в частном доме для расчетов принимают на 70% меньше, чем сечение вытяжной трубы. В практической работе для притока воздуха ставят регулируемые клапана-задвижки, с возможностью изменения проходного сечения от 70% расчетного значения до 150%. Таким способом можно эффективно и точно регулировать производительность вентиляции и уровень газообмена в кухне, не используя шумные электрические вытяжные системы.

В ситуации, когда помещение разбито на несколько секторов или уровней, система вентиляции в частном доме на кухне рассчитывается на основании строительных правил № 60.13330.2012, 62.13330.2012, 7.13130.2011. Но есть одна проблема. Чем длиннее трубы воздуховодов, тем сложнее учесть влияние поворотов, колен, разветвителей, задвижек, фильтров на сопротивление воздуховодов и потери энергии потока.

Поэтому проект системы вентиляции кухни двух — трехэтажных частных домов традиционно рассчитывают в несколько этапов. Первоначально, выполняют расчет по воздушным потокам в идеальных условиях, без учета трения. Вторым заходом проверяют значения скорости воздуха с учетом потерь в коленах и поворотах, местах соединения и разветвления труб. Коэффициенты снижения скорости давно рассчитаны и проверены экспериментально, их значения можно взять из справочных таблиц в СНиПах.

Работа несложная, но требует аккуратности. Если нет желания возиться с расчетом, можно использовать трубы заведомо большего 10-15% сечения, принятого для кухни стандарта. Небольшой запас по пропускной способности позволит снизить скорость потока до 0,8-1,0 м/с, что сделает работу вентсистемы менее шумной, но более громоздкой.

Произвольно выбирать сечение труб, используемых в разводке вентиляции кухни нельзя, здесь существуют свои ограничения. В трубах небольшого диаметра, обычно 90-110 мм, при скорости более 2 м/с воздушный поток начинает гудеть на стыках и поворотах, особенно в ветреную или морозную погоду. Для кухни это ограничение особенно актуально, так как из помещения удаляется горячий воздух. По мере движения в металлических воздуховодах поток быстро остывает и теряет энергию движения раньше, чем поднимется на крышу и будет выброшен через вентрубу.

Делать воздуховоды большого сечения, особенно если используется одна центральная вытяжная труба, тоже опасно. Тихоходный и одновременно массивный воздушный поток после выключения вытяжки может легко опрокинуться, и вернутся в систему вентиляции частного дома. Даже если в кухне стоит обратный клапан, пары и запахи кухни легко перетекают по воздуховодам в спальню и гостиную.

Варианты построения вентиляции в кухне своего дома

Прежде чем приступить к расчету воздуховодов, необходимо набросать эскиз прохождения труб, который поможет подобрать схему и устройство вентиляции в частном доме на кухне. Для частных домостроений преимущественно используют несколько классических вариантов построения вентиляции кухни:

• Схема с обособленной вытяжной трубой , установленной на кухонной вытяжке;
• Последовательная система удаления воздуха . Воздуховоды кухни последовательно соединены с трубами санузла и ванной комнаты в один кластер;
• Замкнутая или параллельная схема . Все помещения в частном доме подключены параллельно друг другу и заведены на один мощный вентиляционный блок.

Последний вариант построения вентиляционной системы наиболее сложный в расчете и дорогостоящий в практическом монтаже. Параллельная схема считается одним из наиболее экономичных и малошумных решений, так как все вентиляторы и аппаратура управления собраны в один агрегат, размещенный внутри чердачного помещения дома.

Система с параллельным подключением воздуховодов

Главная идея, ради которой затевалась разработка достаточно громоздкой системы, сводится к возможности сделать вентиляцию предельно малошумной и одновременно получить возможность использовать тепло за счет перегретого воздуха, поднимающегося над плитой в кухне. Приемный срез вытяжки кухни располагается на высоте 65-70 см над плоскостью варочной панели, температура отходящего воздуха достигает 80-130 о С. За час кухня выдает 120-150 кубов горячего воздуха, энергию которого можно использовать для обогрева всего помещения частного дома.

Для вентиляции кухни с газовыми плитами замкнутый цикл не применяется, воздух после охлаждения и очистки, не возвращается в помещение, а выбрасывается по общей вентрубе на крыше.

Кухни с централизованным вентилированием не нуждаются в вентиляции с естественным удалением воздуха, поэтому кухонное помещение частного дома может располагаться где угодно, от подвала до чердака. Часто такое помещение даже не имеет оконных проемов или вентиляционных фрамуг.

Единственным недостатком параллельной схемы вентиляции считается потребность в достаточно больших и громоздких коробах увеличенного сечения. В каждое кухонное помещение приходит как минимум два воздуховода – для подачи чистого воздуха и отбора загрязненного потока. Если нет подвесных потолков, то интерьер кухни может выглядеть не очень эстетично.

Система достаточно эффективная, но самостоятельно рассчитать и спланировать проект вентиляции кухни в частном доме своими руками по приведенной схеме очень непросто. Лучше всего купить готовую документацию со спроектированными воздуховодами, управляющей арматурой и вентиляционной аппаратурой. В этом случае оборудовать кухню и жилые помещения частного дома системой вентиляции вполне по силам даже слесарю – любителю. Но подключение и настройку лучше доверить специалистам.

Спаренная схема вентиляции кухонной комнаты

В типовой планировке расположения комнат обычного частного домостроения санузел, ванная и кухня практически группируются в одном месте. Такой выбор обусловлен двумя факторами, схемой прокладки систем водоснабжения и канализации и разводкой воздуховодов вентиляции дома. Удобнее всего грязный воздух санузла ванны и кухни удалять по одним каналам.

Чаще всего вентиляционный канал идет от санузла, пересекает ванную комнату, соединяется с кухней и выводится за пределы дома, чаще всего на крышу или через стену дома. Из-за значительной протяженности каналов и перепадов давления, системы вентиляции каждой из комнат приходится оборудовать принудительным вентиляторным забором воздуха из помещения.

Чтобы избежать перетекания загрязненного воздуха между комнатами, встраиваемые вентиляторы оборудуются обратными клапанами-заслонками. Если в частном доме труба для сброса отработанных воздушных потоков, выведена на крышу, то вентиляторы для приточно-вытяжной системы должны быть оборудованы переточными клапанами. Это нехитрое устройство в виде клапанной коробки с качающейся заслонкой. Для ванной и туалета оно может быть вмонтировано в корпус вентилятора или установлено за ним.

Для кухни ситуация несколько отличается. Во–первых, в помещении кухни с газовым шкафом или плитой, наличие естественной вентиляции с отдельной вытяжной трубы всегда было и остается одним из главных требований газовщиков и пожарных инспекторов.

Во-вторых, давление воздушного потока в вентиляционном канале, пришедшего в кухню из ванной комнаты и санузла немного выше, чем в кухонном помещении. Поэтому переточный клапан в условиях кухонной вентиляции работает очень неустойчиво. В результате, нормальную вентиляцию помещения обеспечить только при включенной вытяжке. После ночного застоя атмосфера кухни покажется достаточно душной и затхлой.

Улучшить ситуацию можно, если сделать вентиляцию на кухне в частном доме с отдельной вытяжной трубой. Если по условиям строительства частного дома нет возможности пробить трубу на крышу, специалисты советуют вывести вентиляцию кухни в частном доме через стену.

Вывод трубы вентиляции через стену

Главным преимуществом подобной схемы считаются простота конструкции, простая техническая реализация выброса загрязненного воздуха из помещения кухни и отсутствие необходимости пробивать перекрытия и кровельное покрытие частного дома.

К недостаткам относят более низкую тягу в канале вентиляции и необходимость тщательной планировки расположения выводного отверстия относительно приточной части.

Особенности работы настенной вентиляции

Для правильного вывода вентиляционного канала через стену необходимо учесть два требования:

• Выводная часть трубы , расположенная за пределами помещения, должна располагаться на удалении от оконного проема более чем 60 см. Высота точки вывода выбирается максимально высокой, но не более 30 см до плиты потолочного перекрытия частного дома;
• Длина горизонтального участка трубы от вывода вентиляции до вытяжки или диффузора воздухоприемника должна составлять не более 90 см для безвентиляторных систем, и до 2,5 м для вентиляций, оборудованных принудительным наддувом.

Окошко для притока свежего воздуха может располагаться на одном уровне с вентиляционным выводом на стене, но обязательно с противоположной стороны помещения кухни. Если оба отверстия планируются на одной стене, то разница в уровнях установки должна быть не менее 150 см.

Кроме того, допускается установка принудительно-вытяжных систем с коаксиальными воздуховодами. Вместо двух отверстий под раздельные вентиляционные каналы, в стене частного дома сверлится один проход под установку двойной трубы. По внутренней трубе электровентилятор выдувает воздух из кухонной вытяжки. По кольцевому промежутку между наружной и внутренней трубами в помещение подается свежий воздух.

Для нормальной работы системы вентиляции кухни необходимо соблюдать два условия. Во-первых, отверстие в стене сверлится размером на 2-3 мм больше, чем наружный диаметр коаксиального воздуховода. Сохранение воздушного промежутка позволяет избежать деформации воздуховода из-за возможных температурных расширений стены и материала трубы.

Во-вторых, при сверлении проходного канала в стене необходимо выдерживать отрицательный уклон в 3-5 о, обеспечивающий стекание конденсата за пределы помещения.

Вывод вентиляции из кухни традиционно закрывают решеткой или инжекционной насадкой, закрывающей срез от налипания снега и усиливающей тягу воздуховоде при слабом ветре.

Заключение

К планированию вентиляции в частном доме необходимо относиться с максимальной ответственностью. В отличие от водопроводных и электрических коммуникаций поведение воздушного потока в воздуховодах проконтролировать очень сложно. Направление и скорость движения воздуха в вентиляции, в зависимости от погодных условий и планировки дома, может колебаться и даже меняться на противоположное направление. Если в частном доме планируется многоуровневая система, то лучшим выбором для кухни будет принудительная вентиляция, управляемая по команде датчика влажности воздуха.
