Установка балконного блока своими руками. Установка балконного блока – как без ошибок выполнить работы своими руками. Установка балконного блока: подготовка

Фото
Установка балконного блока — один из важных моментов в ремонте квартиры.

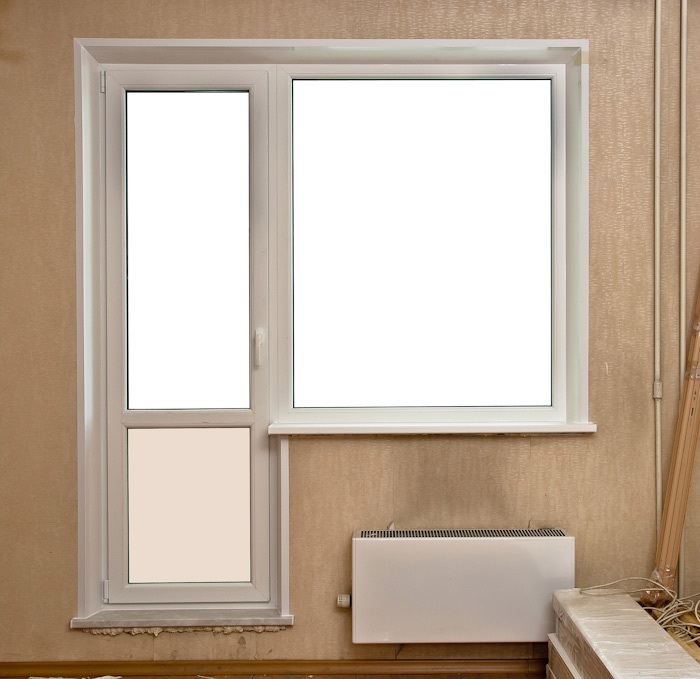

Вообще, балконный блок — это конструкция из балконной двери и окна, выходящего на это помещение.

Балконный блок – это конструкция из балконной двери и окна, выходящего на это помещение.

Установка его не представляет особых сложностей, монтаж можно произвести самому. При этом вы сэкономите свои денежные средства.

Монтаж балконного блока своими руками

Монтажная пена входит в состав инструментов, необходимых для монтажа балкона.

Инструменты, необходимые для работы:

  • болгарка;
  • шуруповорет;
  • перфоратор;
  • уровень;
  • нож для резки;
  • молоток;
  • пенопласт;
  • гвозди;
  • пистолет для монтажной пены.

Перед тем как установить балконный блок своими силами, проводятся подготовительные работы, то есть закрепляются пластины у профиля рамы. Они закрепляются специальными шурупами при помощи шуруповертов. Далее следует подготовить пару брусков для того, чтобы выставить раму по уровню относительно всех направлений.

Затем следует монтаж балкона своими руками. В первую очередь окно балконной рамы устанавливается в проем, и ее желательно придержать. Перед тем как закрепить конструкцию, соединяющий профиль вставляется в разные пазы на раме. Потом посадить дверную раму в аналогичные пазы, наблюдая за тем, чтобы дверь и окно были на одинаковой высоте. Сейчас их требуется скрепить. В дверном профиле нужно просверлить отверстия и скрепить окно с дверью шурупами при помощи шуруповерта. Следующим шагом будет выравнивание конструкции балкона. Отрегулировав высоту окна с помощью деревянных брусьев, установить ее в верный профиль. Подставочный профиль должен быть свободным, так как в него войдет подоконник. Наконец, крепится дверной проем. Деревянными брусьями следует выровнять проем во всех направлениях и закрепить пока одним дюбелем. В конце проверить работу уровнем и все закрепить.

В современных городах большинство населения проживает в многоквартирных домах. И планировка практически любой квартиры подразумевает наличие балкона или лоджии. Это очень удобная и многофункциональная деталь и, как правило, она отделена от основной жилой площади. Устройство и материалы, из которых изготовлен балконный блок, позволяют максимально уменьшить теплообмен квартиры с улицей, а также увеличить звукоизоляцию.

Устройство балконного блока

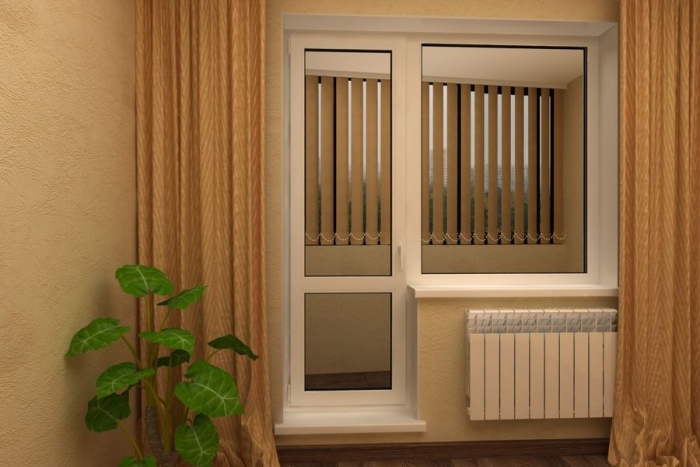

Балконный блок - это балконное окно и дверь, объединённые в единую конструкцию, окно при этом не открывается. Главное её предназначение - увеличить степень изоляции жилого пространства. Если сам балкон застеклён, дополнительные дверь и окно позволяют снизить потерю тепла и уровень шума. Если пространство балкона открыто, установка блока просто необходима для защиты дома от осадков, холода, мусора и пыли.

Балконный блок представляет собой дверь и окно, которое чаще всего не открывается

Установка балконного блока может производиться специалистами, их услуги с радостью предоставит любая компания, продающая пластиковые окна и двери. Но если нет желания закладывать в бюджет ремонта дополнительные траты, можно обойтись и своими силами, при заказе балконного блока в комплект входят:

  • собственно окно с рамой и дверное полотно с коробкой;
  • порог и подоконник, отлив для внешней стороны, откосы;
  • фурнитура.

Варианты балконных блоков

Существуют следующие варианты конструкций, которые может иметь балконный блок:

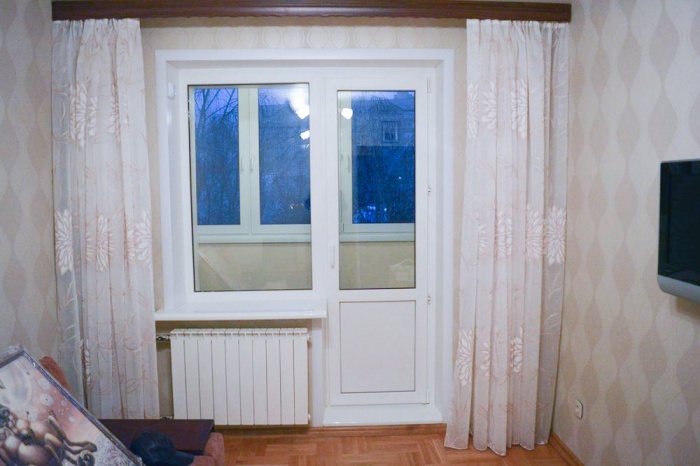

  1. Стандартный. Он включает дверь и узкое фиксированное окно - универсальный вариант.

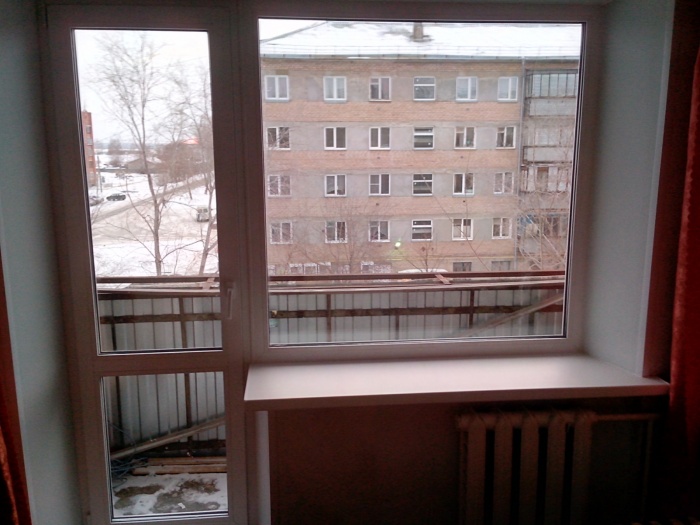

  2. Блок с широким балконным окном. Его конструкция похожа на предыдущий, но окно квадратной формы и большего размера.
  3. Стандартный блок с фрамугой. При такой конструкции над узким окном и дверью находится дополнительная секция прямоугольной формы.

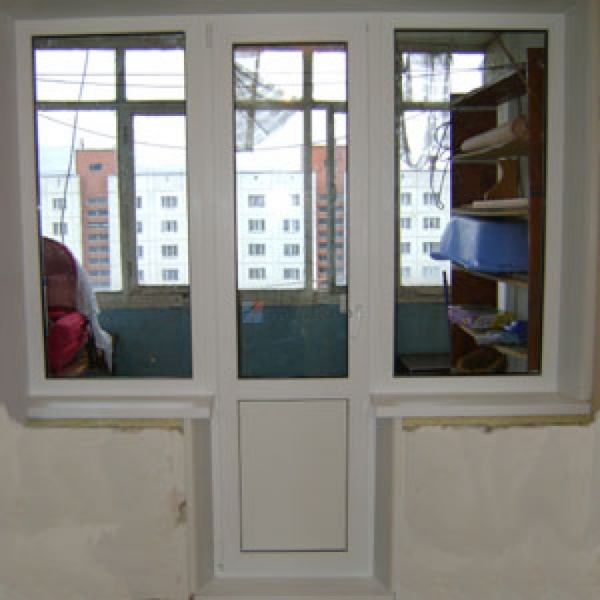

  4. Широкое окно и две двери. Одна из них может быть как фиксированной, так и подвижной.
  5. Два узких окна, расположенные по бокам от двери.

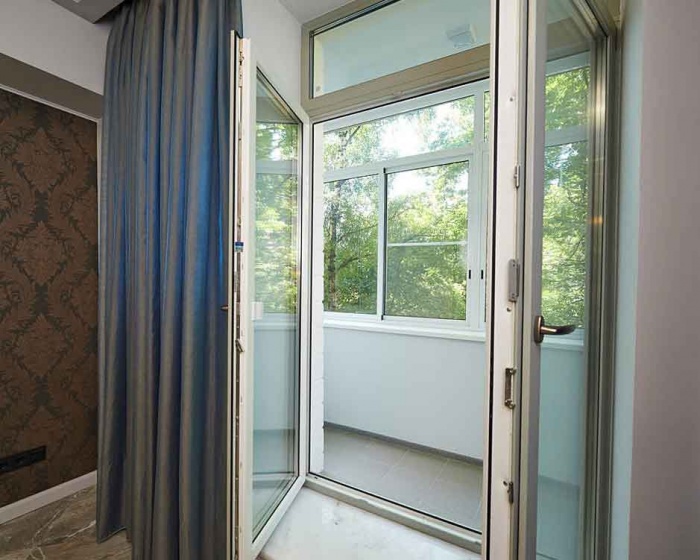

  6. Так называемый «французский» блок. В такой конструкции используются объёмные окна без рам, занимающие всё расстояние от пола до потолка, или аналогичные двухстворчатые двери.

Выбирая балконный блок любой из названных выше конструкций, надо помнить о плюсах и минусах каждой. Главное, что оказывает влияние на выбор - размер балкона или лоджии, а также примыкающей комнаты. Например, вариант с фрамугой предполагает дополнительное количество перегородок, а значит меньшее количество света, поэтому устанавливать их можно только выбрав большое окно. Установка двойных дверей также оправдана только если балкон имеет достаточные размеры.

Окно в балконном блоке может быть и нестандартное

Если говорить о материалах, из которых изготавливается балконный блок, на первом месте по популярности стоит ПВХ (поливинилхлорид). Это обусловлено, в первую очередь, его практичностью и относительно низкой стоимостью. Окна и двери их ПВХ не нуждаются в покраске, отличаются долговечностью и вписываются практически в каждый интерьер. Кроме того, особенности этого материала обеспечивают хорошую звуко- и теплоизоляцию. Окна в таких конструкциях могут быть сделаны с разным количеством камер.

Другие два популярных материала - профиль из алюминия и дерево. Оба они значительно дороже ПВХ. Кроме того, алюминиевый профиль обладает более низкой теплоизоляцией.

Как установить балконный блок?

Если было решено осуществлять монтаж своими силами, необходимо составить представление о всех этапах этого процесса. Отдельно стоит оговорить, как осуществляется демонтаж балконного блока. Если необходимо просто убрать старые двустворчатые окно и дверь, такие обычно установлены в панельном доме, это не так уж сложно. Их устройство позволяет легко снимать створки и вынимать стёкла.

Если планируется полное разрушение балконного блока, это совсем другое. В таком случае существуют правила как ведения работ, так и использования этого пространства в дальнейшем. Капитальный демонтаж балконного блока всегда согласуется с рядом контролирующих органов, например, городской архитектурной инспекцией, так как оказывает влияние на несущие конструкции.

Подготовительный этап

В первую очередь необходимо приобрести все дополнительные строительные материалы и инструменты:

  • Карандаш, треугольник, рулетка, строительные уровень и нож, анкерные болты.
  • Герметик и пистолет для него.
  • Электролобзик, ножовки по металлу и дереву.
  • Молоток, резиновая киянка, ударная отвёртка.
  • Перфоратор и дрель.

Существует несколько особенностей осуществления замеров для покупки балконного блока. Многие фирмы предоставляют бесплатные услуги профессиональных замерщиков, воспользовавшись ими можно заодно оценить уровень профессионализма работников компании.

Можно воспользоваться услугами профессионалов при монтаже балконного блока

Перед проведением измерений надо зачистить проёмы до капитальной стены, а также выровнены с применением уровня, углы должны быть строго прямыми. При осуществлении самостоятельных замеров необходимо нарисовать эскиз с указанием всех размеров плюс запас около 1 см на анкеры. Ширина окна отмечается отдельно от двери. Также необходимо отметить желаемые способы открывания каждой части. Перед заказом стоит уточнить что входит в комплект, возможно, некоторые детали необходимо будет дозаказать.

Затем следует озадачиться поиском помощника, а лучше двух. Они необходимы как на этапе доставки частей балконного блока домой, если не используются услуги грузчиков, так и во время самой установки из-за больших габаритов и веса конструкции. Во время выгрузки стоит уделить повышенное внимание тому полон ли комплект, а также в каком состоянии находятся детали. Все трещины и царапины, полученные по вине производителя или службы доставки должны быть обнаружены уже сейчас.

Также согласно нормам транспортировки таких конструкций створки окна должны быть уже в раме, дверь в коробке, а все запирающие механизмы закрыты.

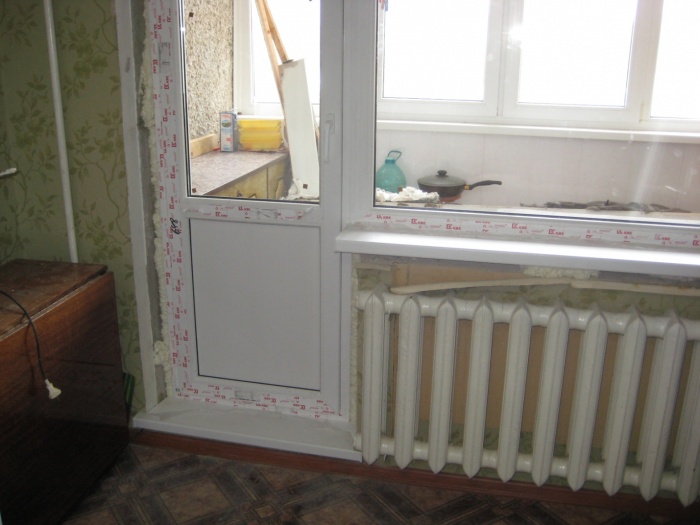

Осталось подготовить окно и дверь к монтажу. Для этого с окном делают следующее:

  • снимается створка (необходимо вынуть верхний шток, открыть запорный механизм и снять с нижней петли);
  • вынимается стеклопакет у фиксированных окон (достаточно отогнуть все штапики во внутреннюю сторону и вынуть их);
  • наклеивается уплотнительная лента на внешнюю сторону;
  • при необходимости крепятся кронштейны для москитной сетки;
  • в профиле ровно по центру на расстоянии 7 см и 1,5 см от углов или перегородок делаются отверстия под анкерные болты.

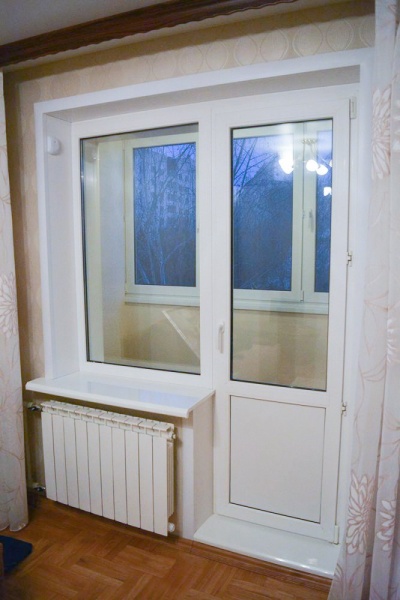

Последний этап — установка подоконника

Всё тоже самое делается для дверной коробки. После этого коробка и рама собираются в цельный блок.

Важно! Стороны, по которым соединяются коробка и рама, должны быть без отверстий для болтов. Стороны соединения снаружи проклеивают уплотнительной лентой и крепят соединительный профиль.

Первый шаг - вставить балконный блок в проём. При этом необходимо убедиться, в его ровном положении по отношению к плоскости стены и к откосам. Для этого пригодится строительный уровень. Для наиболее точной установки рамы лучше подложить под её вертикальные части какие-нибудь подставки необходимой толщины, например, кусочек доски.

Далее через отверстия в профиле, сделанные ранее перфоратором, просверливается стена. После этого в них же крепятся анкерные болты. После окончательного закрепления на места возвращаются дверь, створки окон и стеклопакеты. Для закрепления последних используются вынутые ранее штапики. Вернуть их на место легко, достаточно вставить углы и при помощи резиновой киянки забить середину.

Последний шаг - обработка щелей монтажной пеной. Проще всего это сделать при помощи специального пистолета. Швы и полости заполняются приблизительно на две трети, затем пена расширяется, занимая оставшееся место. Пренебрегать такой обработкой швов не стоит, строительная пена обладает отличными влаго- и теплоизоляционными свойствами. При этом она легко разрушается под воздействием солнца, поэтому важно как можно быстрее обработать уже застывшую пену, например, покрыть краской. Полное высыхание наступает приблизительно через 24 часа, всё это время открывать створки и двери балконного блока нельзя.

Окончательное оформление

В большинстве случаев при монтаже балконного блока оформление заканчивают установкой подоконников и отливов.

Подоконник можно заказать в комплекте с окном или отдельно. Для его изготовления используют такие материалы как пластик, МДФ, дерево или даже натуральный камень. Выбор зависит только от пожеланий заказчика. На кухне подоконники иногда заменяют столешницами.

Этапы установки пластикового подоконника:

  • зачистка проёма;
  • укладка деревянных подкладок и самого подоконника на них;
  • установка груза на подоконник;
  • заполнение всех пустот при помощи монтажной пены и обрезка излишков после застывания;
  • установка заглушек на торцы подоконника.

Важно! Ровно в горизонтальной плоскости подоконник должен быть установлен только в продольном направлении. В поперечном необходим наклон около 5 мм в сторону комнаты.

Отлив устанавливается редко, так как служит для удаления влаги и осадков из-под окна снаружи. На балконе такой необходимости, как правило, нет.

Откосы оформляются тремя способами: штукатурятся, закрываются пластиковыми панелями или гипсокартоном. Вариант с пластиком самый простой.

При самостоятельных работах по установке балконного блока надо быть очень внимательным. От правильности выполнения напрямую зависит длительность его службы. Вся конструкция должна стоять ровно, быть хорошо закреплена, между рамой и створками не должно быть трения, а последние не должны закрываться произвольно. Всё это служит индикатором качества работ.

Старые балконные двери часто становятся причиной проникновения в помещение холодного воздуха. Чтобы избежать этой проблемы, стоит установить пластиковый балконный блок, изготовленный из современных материалов и являющийся герметичным. Перед установкой необходимо грамотно демонтировать старую конструкцию, чтобы поменять ее на пластиковое изделие.

Общее описание балконных блоков

Современные металлопластиковые балконные двери и окна не только способствуют эффективной защите помещения, но еще и украшают комнату. Установить балконный блок ПВХ можно самостоятельно, не обращаясь к профессиональным строителям. Блок состоит из двери и окна. Он может иметь различный вид. Например, дверь может быть расположена как справа, так и слева. Также можно найти конструкции, в которых створкара сполагается между двумя окнами. Установка балконного блока может быть произведена самостоятельно даже без наличия опыта проведения подобных работ.

Каждый элемент балконного блока может быть как распашным, так и откидным. Окна в некоторых балконных блоках являются глухими. В комплект входят следующие элементы:

  • отлив;
  • откосы;
  • подоконник;
  • порог.

Дверь состоит из таких элементов, как коробка и дверное полотно. Установка балконного блока может производиться самостоятельно, но стоит помнить, что для облегчения процесса необходимо позвать помощников.

Разновидности балконных блоков

Описываемые изделия обычно имеют стандартные размеры, но при желании можно найти разные изделия. Разделяются они на следующие виды:

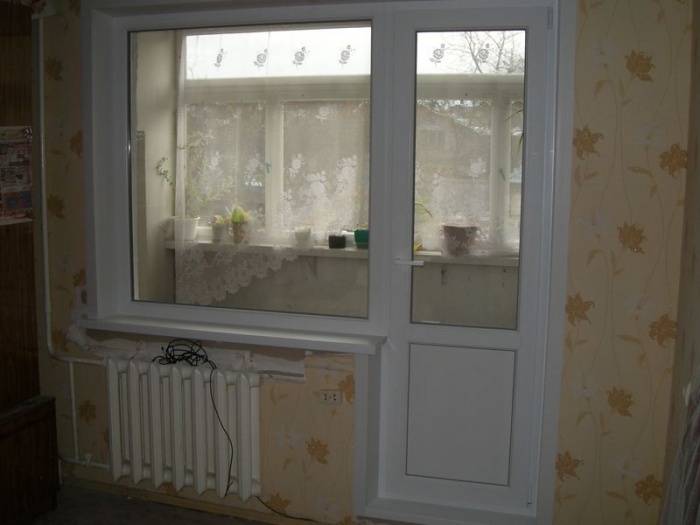

  1. Стандартный балконный блок наиболее популярен и имеет невысокую стоимость. Особенностью такого блока является наличие глухого окна, которое не разделено профилем. Вентиляция при установке такой конструкции осуществляется путем откидывания двери. Он может устанавливаться в панельных домах и других типах жилых строений.
  2. Блок для утепленного балкона имеет окно, которое может открываться. При этом площадь остекления является меньшей, но вентиляция комнаты может осуществляться более качественно. Дверь может открываться и откидываться. Перед тем как установить балконный блок стоит отсоединить створки от пластиковой рамы.
  3. «Сталинский» блок. Такие конструкции предназначены для так называемых «сталинок», в которых дверь на балкон и окно являются более узкими. Стоит отметить, что такие изделия имеют более высокую стоимость, чем стандартные. Установка балконного блока такого типа ничем не отличается от закрепления стандартных конструкций.

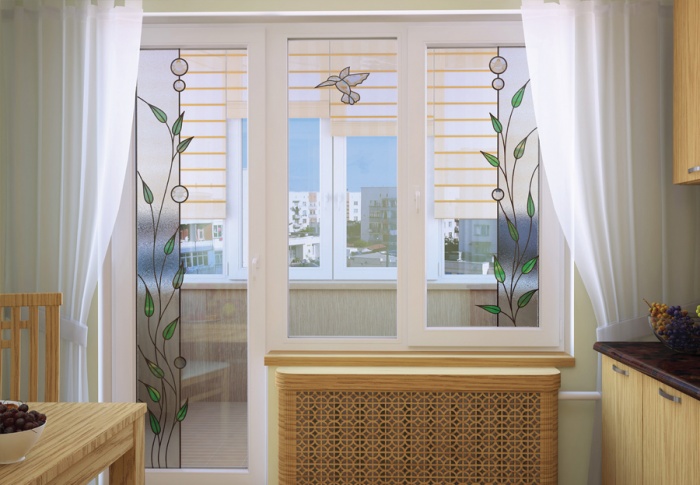

  4. Застекленные блоки. Они отличаются тем, что дверь остеклена по всей площади, а окно является глухим и устанавливается до пола

Стоит помнить, что при желании можно заказать блоки и других типов. Часто приобретаются изделия с форточкой. Для выбора определенного варианта стоит просмотреть все виды таких изделий. Чаще всего приобретаются балконные блоки с глухим окном. Все виды подобных изделий не требуют особого ухода и могут использоваться достаточно длительный промежуток времени.

Подготовительный этап перед установкой балконного блока

Перед проведением работ необходимо приобрести все строительные материалы и инструменты, которые могут понадобиться в процессе установки. К ним относят:

  • карандаш;
  • строительный уровень;
  • рулетка;
  • анкерные болты;
  • герметик;
  • ножовка по металлу и дереву;
  • молоток;
  • перфоратор и дрель.

Стоит помнить, что существует несколько способов измерения размеров балконного блока. Некоторые фирмы, занимающиеся продажей окон, осуществляют бесплатные замеры, если вы решите купить их продукцию. Выбрав такую компанию можно не беспокоиться и о доставке окон.

Перед проведением замеров необходимо полностью очистить стены до капитальной стены. Стоит помнить, что все углы должны быть прямыми. Выравнивание происходит при использовании строительного уровня и отвеса. Если замеры производятся самостоятельно, необходимо нарисовать эскиз, учитывая, что размер проема должен быть на 1 см больше размеров окна.

Перед установкой следует найти помощников, так как самостоятельно достаточно трудно установить балконный блок. Это связано с тем, что конструкция имеет большой вес и производить закрепление достаточно трудно. Во время выгрузки изделий следует проверять, все ли части комплекта привезены. Также важно обратить внимание на наличие царапин и других повреждений, которые могли появиться во время транспортировки.

Согласно нормам перевозки оконных блоков все створки должны располагаться в рамах, а запирающие механизмы должны находиться в закрытом положении. Чтобы подготовить окно к установке, необходимо произвести следующие действия:

  • сначала нужно снять створку с петель;
  • после этого необходимо вынуть стеклопакет;
  • затем на внешнюю сторону наклеивается уплотнительная лента;
  • на следующем этапе происходит закрепление кронштейнов для москитной сетки;
  • в профиле по центру делаются отверстия под анкерные болты.

Все описанные действия производятся и для подготовки дверной коробки.

Стоит помнить, что стороны коробки и рамы окна не должны иметь отверстия. Они закрепляются при помощи соединительного профиля. Если сделать в них отверстия, можно нарушить герметичность балконного дока.

Как происходит установка балконного блока

На первом этапе происходит вставка балконного блока в проем. Во время описываемых действий необходимо проверить правильность расположения конструкции при помощи строительного уровня и отвеса. Чтобы установить раму как можно точнее, под нее стоит подкладывать деревянные бруски.

Перед закреплением необходимо просверлить отверстия в стене через раму. После установки через отверстия, сделанные ранее в профиле, происходит закрепление при помощи анкерных болтов.Только после окончательного закрепления профиля происходит установка створок и стеклопакетов. Выполнить такие действия достаточно просто. Для этого нужно вставить углы и забить середину при помощи резиновой киянки.

На последнем этапе осуществляется заполнение щелей монтажной пеной. Во время такой работы стоит использовать специальный пистолет. Это позволит более точно произвести подобную работу. Стоит помнить, что швы нужно заполнять примерно на 2 трети, так как пена будет расширяться.

Применять пену обязательно, так как она позволяет полностью защитить щели и предотвратить проникновение влаги. После заполнения пространства между стеной и рамой пеной ее необходимо покрыть краской или другим защитным составов, так как этот материал разрушается под действием солнечных лучей. Полное высыхание пены происходит в течение суток. До окончания этого срока не следует открывать створки, так как это может повлиять на положение окна и балконной двери.

Демонтаж балконного блока производится достаточно просто. Для этого нужно сначала отсоединить стеклопакеты и створки, а затем отсоединить рамы, удалив из проема монтажную пену.

Окончательное оформление балконного блока

Заключительным этапом становится установка подоконников и отливов. Подоконник обычно приобретается в комплекте с балконным блоком. В некоторых случаях он приобретается отдельно.

Для изготовления подоконника могут использоваться следующие материалы:

  • пластик;
  • дерево;
  • натуральный камень.

Установка подоконника происходит в несколько этапов:

  • сначала осуществляется зачистка проема;
  • после этого происходит укладка деревянных брусков, на которые будет укладываться подоконник;
  • укладка подоконника;
  • установка груза;
  • заполнение пустот под подоконником монтажной пеной;
  • установка заглушек.

Стоит помнить, что подоконник должен устанавливаться строго в горизонтальном положении в продольном направлении. В сторону комнаты должен быть наклон около 5 мм. Установленный балконный блок не должен иметь наклеек, так как после нагрева изделия их будет сложнее снять с изделия.

Отлив устанавливается достаточно редко, так как на балконе редко существует необходимость в удалении влаги из-под окна. Откосы могут оштукатуриваться или закрываться пластиковыми панелями. При самостоятельных работах по установке необходимо быть очень внимательным, чтобы не допустить ошибку.

Вся конструкция должна быть хорошо закреплена. При этом во время закрывания створок между элементами конструкции не должно быть трения.

При строительстве частных домов часто возникает вопрос, имеет ли смысл дополнительная установка балконов. Как бы там ни было, но дом с балконом имеет более привлекательный вид. Обустраивая его в частном доме, получаем не только место, на котором можно любоваться внешним видом местности и дышать свежим воздухом, но и получить оригинальный дизайн своего жилища.

Говоря о многоэтажных домах, многие из них не имеют таких конструкций на первом этаже, а получить дополнительное помещение будет не лишним. Исходя из этого, поговорим о том, как воплотить в жизнь планы по его монтажу.

Нюансы конструкции балкона

Основным элементом балкона является балконная плита. Лучше всего её обустраивать в процессе постройки дома. Но если вначале не планировалась данная площадка, а после завершения строительных работ возникла потребность в наличии балкона, не стоит расстраиваться.

Балконную плиту можно изготовить и надёжно установить и после выполненных работ.

Насколько правильно и надёжно установлена балконная плита, зависит прочность всей балконной конструкции.


Коробку пристроя делают из кирпича или металлопластика

Предварительно необходимо произвести определённые расчёты. Плита должна выдерживать определённую нагрузку, поэтому следует рассчитать её определённый запас прочности. Если нет определённого опыта в строительных работах, то лучше обратиться к профессионалам.

Устройство балконной плиты заключается в создании целостного железобетонного изделия определённых размеров или монтаже металлической конструкции методом сварки, установки опор с последующей заливкой будущей плиты бетоном.

После решения вопроса с плитой, переходят к обустройству коробки балкона. В основном их подразделяют на два типа:

  • вариант классический, при возведении которого устанавливается металлическое или кирпичное ограждение;
  • устройство полностью металлопластиковой коробки.

Устройство классического балкона

Такой балкон, как правило, состоит из ограждения, остекления и кровли. Очень часто, когда данная конструкция только оживляет интерьер фасада дома, обходятся только устройством красивого ограждения. Оно может быть выполнено из металла, дерева или кирпича.

Если же, кроме внешнего вида, планируется использовать балкон в любое время года, то обязательно монтируют кровлю и остекление. В таких случаях ограждение зашивают специальным материалом, например, сайдингом. Внутри проводят процесс утепления.

Металлопластиковый


Для балкона на первом этаже необходимо получить разрешения

Металлопластиковую балконную конструкцию устраивают следующим образом. Балконные блоки устанавливают прямо на плиту. Далее пластиковые профили оформляют стеклопакетами полностью либо только наполовину.

Такие помещения напоминают устройство французских балконов.

Обращаем внимание на то, что при желании обустроить балкон на первом этаже многоквартирного дома, необходимо первоначально получить специальные разрешительные документы.

Технология

При принятии решения устанавливать балкон самостоятельно, необходимо понимать, что это довольно трудоёмкая работа. А учитывая тот момент, что это должна быть очень прочная конструкция, то соблюдать технологию по монтажу балкона или лоджии следует неукоснительно.

Чтобы воплотить все свои идеи, прислушайтесь к советам специалистов, которые будут приведены ниже.

Инструменты и материалы

Любое дело начинают с подготовки всех материалов, которые необходимы для его реализации, и инструментов, без которых будет трудно обойтись. Итак, для установки лоджий и балконов понадобятся:

  • трубы, швеллера, арматура, вязальная проволока;
  • доски для опалубки или фанерные листы;
  • бетонная смесь;
  • мастерок.

Подготовительные работы

Начинать работы следует с планировки будущей возводимой конструкции. Определяется местонахождения балкона, размеры и тип. Если балконная конструкция планируется на втором этаже, то монтировать бетонную плиту необходимо на уровне армирующего пояса. О том, как получить разрешение на пристройку балкона, смотрите в этом видео:

Лучше всего швеллера заранее залить в армирующий пояс. Это значительно повысит прочность конструкции.

Также для устойчивости и прочности основания желательно обустроить опоры, на которые буде упираться плита. После эти опоры можно отделать под колонны. Альтернативным способом могут быть опоры, которые опираются в стену здания. В этом случае размещения опор должно быть рассчитано так, чтобы они упирались не на стену, а на углы дома.

Пошаговая инструкция

Для облегчения работ, которые требует установка балкона, приведём подробный пошаговый алгоритм. Итак, последовательность монтажа балконной конструкции:


Выносные балконы

Обратимся теперь к видам балконов и лоджий, которые можно обустроить в многоквартирных домах. В тех случаях, когда площадь балконных помещений желает лучшего, можно увеличить её за счёт выносных конструкций.

Приведём несколько примеров обустройства таких балконов:

  1. Расширение пространства балкона вперёд и в стороны. Этот вид выноса конструкции позволяет расширить пространство до 0,4 м. Дополнительный каркас ограждения выходит за пределы ограждения. Таким способом можно расширять и лоджию. Обустраивая увеличение пространства за счёт установки ограждения под углом по отношению к основанию, влечёт за собой утепление конструкции и отделку с наружной стороны сайдингом.
  2. Увеличение пространства за счёт увеличения площади пола. В данном случае размеры можно расширить до 0,3 м, а также установить высоту перил на своё усмотрение. При выносе балкона по полу необходимо предварительно произвести демонтаж всех элементов, кроме балконной плиты. Далее монтируется металлическая конструкция, которая прикрепляется к плите и стенам. Готовый каркас впоследствии обустраивается по выбранному дизайну. Подробнее о том, как расширить площадь балкона за счет выносного остекления смотрите в этом видео:

Обустраивая конструкций с выносом, главное не переусердствовать с размерами расширения. Это может повлечь за собой обрушение.

Балконные крыши

В основном балконные крыши подразделяют по способу их монтажа: зависимые и независимые.

  • зависимая крыша обустраивается в балконах, которые имеют остекление. Использование такого варианта крыши даёт возможность проводить качественное утепление внутри помещения, а также обеспечивает надёжную герметизацию. Она способна выдержать значительные нагрузки;
  • особенность независимой конструкции крыши заключается в том, что она крепиться к стене. Это значительно снижает нагрузку на остекление балкона. Такой крышей можно обустроить и незастеклённые конструкции. Минусом независимой крыши является тот факт, что обеспечить тёплый балкон невозможно. Для покрытия такой крыши следует использовать лёгкие кровельные материалы.

Как видим, существует множество способов установки и усовершенствования балконов и лоджий. Для выполнения монтажных работ потребуются много усилий, но проявив настойчивость и усердие – эта задача вполне выполнима. Не забываем основные моменты: правильные расчёты, надёжность и современный дизайн, и вы получите оригинальное творение, которое способно украсить любое здание.

Написать эту статью меня сподвигла не только необходимость ответить на вопрос, часто задаваемый посетителями сайта. Есть и личный мотив: на своё удивление я не раз замечал, как даже профессиональные монтажники со стажем(!) часто наступают на одни и те же грабли - совершают непростительные для них ошибки, элементарно не соблюдая определённую последовательность действий в процессе крепежа балконного блока. Что уж говорить о непрофессионалах? Вообще, не существует каких-либо специальных инструкций на этот счёт. Они и не нужны. Требуется лишь не торопиться, немного напрячь мозг, включить логику. А ещё можно просто прочитать эту статью. Надеюсь, мои советы по этой теме будут кому-то полезны.

Я не собираюсь подробно расписывать все нюансы монтажа балконного блока, потому что эта тема достаточно обширная и достойна полноценного видеокурса, который я планирую записать в обозримом будущем. Сейчас я хочу просто рассказать домашним мастерам (и не только домашним), какие типичные ошибки возможны при монтаже пластикового балконного блока и как нужно действовать, чтобы этих ошибок не допускать.

О каких ошибках вообще идёт речь?

Конструкция балконного блока

Прежде всего давайте посмотрим на конструкцию балконного блока, для примера - самого широко распространённого, состоящего из двух частей:

Понятно, что это не просто окно. Это - конструкция из двух (в данном случае) изделий: рамы и рамы, соединённых друг с другом непосредственно перед установкой в проём. Я говорю именно о, подразумевая, что стеклопакеты и створки с них сняты и отставлены в сторону на время монтажа конструкции в проём. Кстати, ещё один обязательный элемент в балконном блоке - соединитель. Его предназначение - удерживать соединяемые части балконного блока в одной плоскости. Каждый тип профиля имеет соединитель собственной конфигурации и размера. Но речь сейчас не об этом.

Итак, мы имеем дело с двумя самостоятельными пластиковыми изделиями, каждое из которых могло бы полноценно функционировать в отдельном проёме: окно - в оконном, дверь - в дверном. Но сейчас они жёстко прикручены друг к другу и образуют единую конструкцию - балконный блок.

В быту редко кто употребляет такое название - "балконный блок". Чаще можно услышать "балкон" или просто "окно". Чтобы не совмещать и не путать понятия, далее по тексту буду называть всю эту конструкцию в целом балконным блоком , а её составляющие - дверью и пристёжкой . Возможно, "пристёжка" звучит несколько странно. Для кого-то более привычно "глухарь", "двушка" или просто "окно", но не будем отвлекаться на дискуссии. Суть от названия не изменится. Также прошу не судить меня строго, если вместо длинного правильного термина "боковой профиль рамы" я буду писать "стойка" - кратко и, в принципе, понятно.

Требования при установке балконного блока

Вам, конечно, известно, что любое пластиковое окно, в том числе и оконный блок необходимо выставлять по уровню :

горизонтально

вертикально

Также должны быть выравнены диагонали:

Диагонали двери

Диагонали пристёжки

Это фундаментальное требование при монтаже пластиковых окон, и это первое, что нужно соблюсти!

Далее. Дверь и пристёжка соединены между собой жёстко, но, тем не менее, линия их стыка является критическим местом балконного блока, и здесь в процессе монтажа мы можем по ошибке допустить небольшой излом конструкции, что, отрицательно скажется при внешней и внутренней отделке, может нарушить герметичность стыка, да и просто будет некрасиво смотреться:

Отсюда следует второе требование: все элементы балконного блока - и дверь, и пристёжка - должны стоять в одной плоскости!

Если балконный проём имеет четверти, то следующее требование - обеспечить зазор между пластиковой конструкцией и четвертями не менее 10 мм по всему периметру проёма!

И, наконец, последнее важное требование: между конструкцией оконного блока и стенками проёма оставляется монтажный зазор не менее 25 мм! Желательно, чтобы по бокам и сверху зазоры были одинаковы. Не забудьте, что под рамой зазор должен быть не менее 30 мм - поправка на толщину подоконника и порога:

Итак, у нас получился вот такой список наиболее важных требований, которые необходимо соблюсти при установке балконного блока:

  • установить балконный блок по уровню, выровнять диагонали;
  • установить элементы конструкции (дверь и пристёжку) в одной плоскости;
  • обеспечить зазор между рамой и четвертью не менее 10 мм по всему периметру проёма;
  • обеспечить монтажный зазор между рамой и проёмом сверху и по бокам не менее 25 мм, снизу - не менее 30 мм.

Типичные ошибки

Для монтажников ПВХ-окон сказанное выше - не новость. Им это знакомо, как дважды-два, но выполнить одновременно все четыре условия получается, увы, не всегда. Чаще всего камнем преткновения оказываются второй и третий пункты этого списка. Почему? Назову главные причины:

  1. Перед тем, как начать крепить балконный блок (бурить отверстия и устанавливать анкера), обычно берут уровень и предварительно выставляют дверь и пристёжку по "горизонту" (в горизонтальной плоскости), попутно поднимая блок на такую высоту, чтобы оптимально выставились нижний и верхний зазор. Это похвально. Заодно выставяют зазор между боковой четвертью и рамой двери, удерживая её вертикально по уровню (это тоже правильно). После этого сразу начинают крепить эту боковую стойку дверной рамы в к стенке проёма. Вот первая ошибка! А как же остальные стойки на двери и пристёжке? У них ведь тоже нужно предварительно проверить величину зазора до четверти, удерживая в вертикальном (по уровню) положении. При этом (важно! ) верхний зазор между профилем и четвертью должен быть (хотя бы визуально) вдоль всей ширины конструкции и иметь величину, а зазоры по нижним углам (между профилем и четвертью) выравнивать между собой не нужно, просто смотрим, чтобы они не оказались меньше 10 мм (допустимый минимум). Если четверти кривые и не лежат в одной плоскости (типично для наших домов), то вполне возможна ситуация, когда одна боковая сторона балконного блока встаёт идеально, а другая при том же верхнем зазоре не может встать вертикально по уровню, так как нижним углом упирается в выпирающую там четверть. Значит приходится отодвигать всю конструкцию дальше от четверти. А как сделать это равномерно для всего балконного блока, если один край его в спешке уже прихвачен к проёму?
  2. Вторая ошибка: некоторые крепят сначала дверь, потом пристёжку (или наоборот). Чем это плохо? Во-первых, возможна описанная выше ситуация: из-за кривых четвертей один из углов рамы, который будет крепиться в последнюю очередь, при установке вертикали упрётся в четверть. Во-вторых, установленные преждевременно верхние анкера (или шурупы) не дадут сдвинуть конструкцию балконного блока вправо или влево, если вдруг на конечном этапе выяснится, что боковые монтажные зазоры заметно отличаются друг от друга в размерах (вид со стороны помещения) или правый и левый края блока неравномерно утоплены за четверти (вид с улицы).
  3. Третья ошибка - опять результат неправильной последовательности действий: в первую очередь крепят боковые стороны (крайнюю боковину двери и крайнюю боковину пристёжки), затем крепят вторую боковину двери (ту, что стыкуется с пристёжкой), причём начинают почему-то с нижнего угла, выравнивая нижние зазоры "четверть-рама", даже не задумываясь, что боковые четверти дверного проёма могут отличаться друг от друга в толщине, в частности, по низу. Когда, наконец, дело доходит до крепления последнего верхнего угла двери (где стыкуются дверь с пристёжкой), то появляется дилемма: либо выставить середину блока вертикально по уровню, но верхний край конструкции пойдёт на излом, либо выставить верхний край ровно в линию, но не будет вертикали в середине. А так, чтобы получилось и то, и другое, не выйдет(!), потому что нижний угол двери, как оказалось, закреплён не на месте.
  4. Ну, и ещё одна ошибка: устанавливая анкера, некоторые, торопясь, сразу утапливают их в профиль по самую шляпку, да ещё и тут же затягивают. А если позже вдруг потребуется сдвинуть конструкцию вправо-влево? Да и как выставлять диагонали? Вобщем-то это решаемая проблема: анкер можно ослабить и, ухватив за гильзу плоскогубцами, немного помучавшись, вытянуть из стены на нужное расстояние. Иногда, правда, помучаться приходится основательно. Зачем же так усложнять себе жизнь?

Однако хватит уже рассуждать о чужих (и своих, кстати, в том числе) ошибках. Пора переходить от слов к делу. Начинаю делиться опытом.

Как крепить балкон правильно

Начну с того момента, когда конструкция балконного блока собрана (рама пристёжки прикручена к раме двери) и стоит в сторонке, ждёт своего часа.

Забегая вперёд, сразу объясню принцип, по которому балконный блок, из какого бы числа секций он не состоял, можно легко выставить в единую плоскость: перво-наперво закрепляем верхний край конструкции, затем от верха выставляем по уровню вертикали всех стоек рамы, и крепим нижние углы. Простой и эффективный способ!

Опять же забегая вперёд, покажу Вам порядок крепежа балконного блока в проёме, т.е. в какой последовательности ставятся анкера (шурупы). Посмотрите на следующий рисунок. Здесь красными цифрами обозначены основные точки крепления балконного блока, а синими - дополнительные. Сами цифры поясняют последовательность установки анкеров (шурупов). Особенно важно не нарушать порядок крепления в основных точках. Обратите на них внимание. Пояснения будут ниже.

Перед тем, как начать крепить балконную раму, нужно найти её точное положение в глубине проёма. Другими словами, определим, на каком расстоянии рама будет находиться от внутреннего и наружного края стены. Попутно выясним, относительно какого края стены - внутреннего или наружного - лучше всего выровнять линию верхнего края блока.

Если проём не имеет четвертей (типичная ситуация в частных домах: деревянных, кирпичных, литых, шлакоблочных и пр.), то процесс монтажа несколько упрощается: на четверти в этом случае озираться не приходится (их нет), благодаря чему становится проще установить все части балкона: а) в одной плоскости, б) по уровню. При монтаже в проём без четвертей обращаем внимание на следующие моменты:

  • размещаем раму в глубине проёма так, чтобы от неё до края стены было расстояние не более 2/3 толщины стены;
  • соблюдаем порядок установки креплений;
  • следим, чтобы боковые зазоры слева и справа были примерно одинаковы.

Если же проём имеет четверти , берём уровень, рулетку и "методом тыка" ищем такое положение блока в глубине проёма, которое удовлетворяло бы следующим условиям:

  1. расстояние между рамой и четвертью в самых узких местах было не менее 10 мм, а в самых широких - не более 35 мм (последнее не обязательно, просто рекомендую такой максимум, исходя из того, что зазор до 35 мм без проблем закрывается недорогим пластиковым уголком 40х40 и/или лентой ПСУЛ с максимальным расширением до 40 мм);
  2. крайние точки верхней части рамы (углы) находились на равном расстоянии до наружного (или внутреннего - на Ваше усмотрение) края стены;

Несколько слов касательно последнего условия. Выравнивание относительно края стены позволяет получить при внутренней отделке правильный верхний откос, у которого передний и задний контуры параллельны друг другу. Особенно это оценят те, в чьей квартире (доме) не очень глубокие проёмы: чем же откосы, тем сильнее заметна их кривизна. Однако встречаются настолько кривые стены, что их толщина в пределах проёма может меняться на несколько сантиметров. Причиной может быть и некачаственная кладка (в кирпичном доме), и неравномерная толщина штукатурки, и пр. Для нас это уже не суть важно. Просто тогда приходится решать дилемму, на какой край стены ориентироваться при выравнивании верхней части рамы. Теоретически, более правильно в таком случае равняться на наружный край, потому что при строительстве дома выравнивание плит (кладки) делается с внешней стороны, а на дефекты стен со стороны помещения строители обращают меньше внимания, потому что позже их маскируют штукатуркой, гипсокартоном и т.д., при чём далеко не идеально. Поэтому моя рекомендация - равняться по наружке . Однако, следуя ей, нужно понимать, что в итоге наш балкон будет смотреться красиво со стороны улицы, но, скорее всего, некрасиво со стороны помещения. Так что однозначного решения здесь быть не может. Кстати, возможен компромисс: не равняться ни по тому, ни по другому краю, а выбрать какое-то среднее направление, так сказать, золотую середину . Думаю, Вы уже уловили мою главную мысль: подготовка к крепежу - более важный и ответственный этап, чем непосредственно сам крепёж балкона. Как говорится, "семь раз отмерь, один раз отрежь ". Приступаем!

Искать правильное положение балкона в проёме будем, ориентируясь по трём его стойкам : две стойки двери и крайняя стойка пристёжки. Пройдёмся по ним в порядке, указанном на следующем рисунке:

  1. Начинаем с крайней стойки двери . Прикладываем к ней уровень, выравниваем и, удерживая в вертикальном положении (постоянно контролируем это по уровню), отводим от четверти настолько, чтобы в самом узком месте зазор был около 10 мм. Когда искомое положение найдено, замеряем вверху расстояние от рамы до внутреннего края стены (v ) и до наружного (n ). Полученные значения записываем, чтобы не забылись в суете и не пришлось повторять замер заново.
  2. Переходим в противоположный край проёма к крайней стойке пристёжки . Выставляем её вершину относительно внутреннего и внешнего края стены в соответствии с только что записанными значениями v и n . Если выясняется, что стена в этом месте сузилась или, наоборот, стала толще, выставляем вершину стойки относительно какого-то края стены, какого именно: наружного или внутреннего - решаем по ситуации (как я уже говорил, наиболее верный ориентир в таких случаях - наружный край стены ). Выставив вершину стойки, фиксируем её (просто удерживаем в этом положении), и двигая нижний угол, ставим стойку вертикально по уровню. Если это удалось (нижний угол пристёжки не упёрся в четверть, и зазоры четверть-рама по всей высоте стойки соответствуют норме (не менее 10 мм), можем переходить к следующему действию. В противном случае отводим эту стойку глубже в проём в поисках того положения, в котором она, располагаясь вертикально по уровню, отстояла бы от четверти не менее, чем на 10 мм. Как только это положение будет найдено, делаем замер расстояний от рамы до внутреннего и наружного края стены в районе вершины этой стойки и сохраняем полученные значения взамен первоначальных v и n - тех, что получены на стойке двери. Первоначальные значения удаляем, они нам больше не нужны.
  3. Переходим ко второй стойки двери - той, которая стыкуется с пристёжкой. Выставляем её вершину относительно края стены на таком же расстоянии, на каком стояла предыдущая стойка (n ). Удерживая вершину на месте и перемещая только нижний угол, пытаемся выставить вертикаль. Если это удалось (нижний угол в итоге не упёрся в четверть на тумбе, и зазоры четверть-рама на всей высоте стойки составляют не менее 10 мм), - то можем начинать крепить балкон. Иначе проделываем здесь уже знакомые манипуляции: отводим стойку глубже в проём (дальше от четверти) до тех пор, пока не выставится номинальный зазор четверть-рама при вертикальном положении стойки. После этого не забываем сделать новый замер v и n и обновить записанные ранее значения.

Итогом наших действий по трём вышеизложенным пунктам являются два значения - расстояния от рамы до внутреннего края и наружного края стены (v и n соответственно). Собственно, в дальнейшем нам пригодится только одно из этих значений. Воспользуемся наружным отступом n .

Крепим балкон. В первую очередь устанавливаем анкера (шурупы) в основных точках крепления согласно нумерации:

Но сначала выставляем все рамы (дверь и пристёжку) по горизонтальному уровню, не забывая про высоту верхнего (не менее 25 мм) и нижних (не менее 30 мм) монтажных зазоров. Также выставляем весь блок по центру относительно боковых стенок проёма, чтобы:

  1. боковые монтажные зазоры были примерно одинаковы между собой;
  2. с уличной стороны рама заходила за боковые четверти примерно одинаково слева и справа.
Иногда из-за кривизны и разной ширины четвертей бывает, что выполнить оба пункта не представляется возможным. В таком случае ищем какое-то компромиссное решение.

Вот теперь, наконец, можно заняться крепежом. В точке крепления №1 (верхний крайний угол двери) выставляем отступ n (расстояние от рамы до наружного края стены) и устанавливаем первый анкер (шуруп). Обратите внимание: анкер (шуруп) пока не забиваем (не вкручиваем) до конца, его шляпка не доходит до фальца профиля миллиметров 15-20, чтобы чуть позже можно было беспрепятственно отцентрировать окончательно блок в проёме и выровнять его диагонали. Выравниваем стойку двери вертикально по уровню и устанавливаем анкер (шуруп) в точке №2 .

Аналогично крепим противоположную стойку - крайнюю стойку пристёжки: выставлем сверху расстояние n и закрепляем верхний угол (точка №3 ), устанавливаем стойку вертикально и крепим нижний угол (точка №4 ).

Прежде чем установить следующий анкер (шуруп) в точке №5 , проверяем, не сдвинулся ли наш блок влево или вправо, одинаковы ли зазоры по бокам. Ввиду того, что проём может быть перекошен, равенство боковых зазоров в верхней части проёма не гарантирует их равенство внизу проёма. Поэтому сейчас выставляем вертикально крайние боковые стойки блока (уровень прикладываем к профиля) и окончательно центрируем всю конструкцию относительно боковых стенок проёма.

После этого утапливаем до конца анкера (шурупы) в точках №1 и №3 и затягиваем их. Теперь прикладываем к верхнему профилю рамы в районе стыка двери и пристёжки прямую рейку длиной не менее метра (уровень, штукатурное прави ло), чтобы выровнять верхнюю часть блока по прямой линии. Если у Вас есть помощники, то с их помощью можно для выравнивания использовать натянутую шнуровку. Выровняв таким образом верхний край, фиксируем это положение в точке №5 . Анкер (шуруп) сразу затягиваем.

Выставляем вторую стойку двери вертикально по уровню и закрепляем точку №6 . Следом - точку №7 . Оба анкера (шурупа) не утапливаем до конца и не затягиваем.

Приклавдываем уровень к фальцу второй стойки двери между точками №5 и №7 и выставляем эту часть рамы вертикально. Утапливаем анкер (шуруп) в точке №7 , но пока не затягиваем.

Опускаем уровень ниже и выставляем вертикаль на участке между точками №6 и №7 . Утапливаем до конца анкеры (шурупы) в точках №6 и №2 , но также пока не затягиваем.

Проверяем плотность установки опорного бруска под первой стойкой дверной рамы и навешиваем дверь. Проверяем притвор двери. По идее, если все части рамы установлены по уровню, и сама дверь собрана качественно, то притвор должен быть идеальным по всему периметру двери. Но иногда всё же требуется небольшая корректировка притвора с помощью клинышков, вставляемых в зазор между дверной рамой и четвертью в местах, где явно просматривается неплотность прилегания уплотнительной резинки двери к раме. По сути, мы слегка выгибаем рамный профиль, подстраиваясь под кривизну двери - результат корявой установки армирования двери в сборочном цехе. Конечно, такой способ выхода из ситуации немного не вяжется со строгими принципами технологии монтажа ПВХ-изделий, но, поверьте, он ничем не опасен для самой конструкции и вполне оправдан, ведь этим мы снижаем нагрузку на запорный механизм, добиваемся более мягкой его работы и, следовательно, продлеваем его ресурс.

Регулируем фурнитуру двери, добиваясь оптимального размера фальцлюфта (расстояние между фальцами створки и рамы), чтобы при закрывании двери её верхний и нижний углы на стороне ручки не цеплялись за ответные планки. После этого выставляем фальцлюфт в средней части двери в районе ручки. Делаем это не регулировочными винтами фурнитуры, а оттягивая или, наоборот, придвигая к двери среднюю часть стойки рамы. Именно ради этого мы оставили незатянутыми три анкера (шурупа) в нижней половине двери и пристёжки. Выкручивая одни из них и затягивая другие, мы можем смещать в продольном направлении нижний профиль двери и пристёжки, добиваясь увеличения или уменьшения интересующего нас зазора. Суть этих манипуляций можно понять по следующим двум рисункам:

Закрепляем достигнутый результат, окончательно затянув анкера (шурупы) в точках 2 , 6 , 7 , а также 4 . Надо понимать, что сдвигание нижних частей рамы пристёжки и двери в продольном направлении, напрямую влияет на их диагонали. Поэтому перед окончательной затяжкой указанных анкеров (шурупов) рекомендую проверить с помощью рулетки соразмерность диагоналей и у двери, и у пристёжки. ГОСТ-ом допускается небольшая разность между длинами диагоналей, но желательно свести эту погрешность к минимуму. Поэтому во время последней манипуляции рекомендую сдвигать низы рам - каждую понемножку. Тогда возникающая погрешность поделится между ними пополам и будет менее заметна на каждой в отдельности.

Далее переходим к дополнительным точкам крепления. Здесь анкера (шурупы) сразу забиваем (вкручиваем) до конца и затягиваем. Начинаем с крайней стойки двери. Устанавливаем анкера (шурупы) в точках №8 и №9 и, затягивая их, контролируем, чтобы профиль стоял по прямой линии, не изгибался. Это можно сделать с помощью уровня, прикладывая его поочерёдно в трёх точках и выставляя вертикаль на каждом из трёх сегментов индивидуально:

Аналогично поступаем с крайней стойкой пристёжки, устанавливая анкер (шуруп) в точке №10 , с той лишь разницей, что здесь выставляем вертикаль на сегментах:

Оставшиеся анкера (шурупы) в точках с №11 по №18 устанавливаем в произвольном порядке. Никаких выравниваний при этом уже не требуется. Просто при затяжке следим, чтобы шляпка не утянула раму и не сбила её горизонтальный уровень.
