Подпорная стенка на участке: технология устройства и расчёт своими руками. Делаем подпорные стенки на даче Как защитить подпорную стенку от воды

Подпорная стенка — это строительное сооружение, которое удерживает грунтовую массу от обрушения при перепадах планировочных отметок. Высокая ответственность таких конструкций обусловлена большими нагрузками земляных масс и требует знания технологии их возведения. Предлагаемый вариант бетонной подпорной стенки поможет сделать её правильно.

Разновидности подпорных стенок

Подпорную стенку сооружают в случаях, когда откос грунта или насыпи превышает предельную величину. Они подразделяются по высоте, конструкции и материалу.

По высоте:

  • низкие - перепад планировочных отметок менее 10 м;
  • средние - перепад составляет от 10 до 20 м;
  • высокие - при перепаде высот более 20 м.

По конструкции:

  • массивные;
  • тонкостенные;
  • анкерные.

1. Гибкая подпорка с анкерным прекплением. 2. Массивные подпорные стенки: а — с вертикальными гранями; b — с вертикальной лицевой и наклонной тыльной гранью; c — с наклонной лицевой и вертикальной тыльной гранью; d — с двумя наклонными в сторону насыпи гранями; e — со ступенчатой тыльной гранью; f — с ломаной тыльной гранью. 3. Тонкостенные подпорные стенки: a — уголковая консольная; b — уголковая консольная с зубом; c — уголковая контрфорсная; d — уголковая с анкерными тягами

По материалу:

  • железобетонные;
  • бетонные;
  • кирпичные;
  • каменные;
  • деревянные;

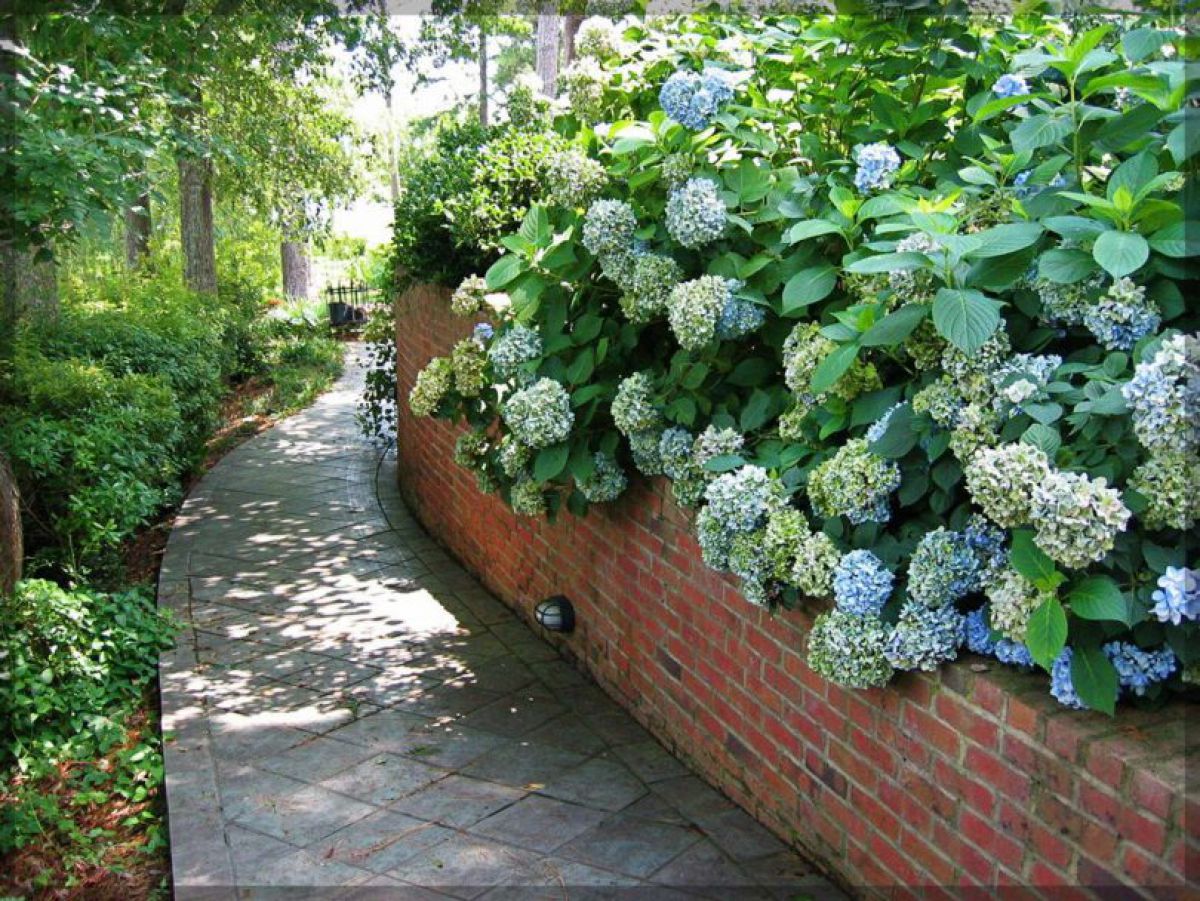

Кирпичная подпорная стенка

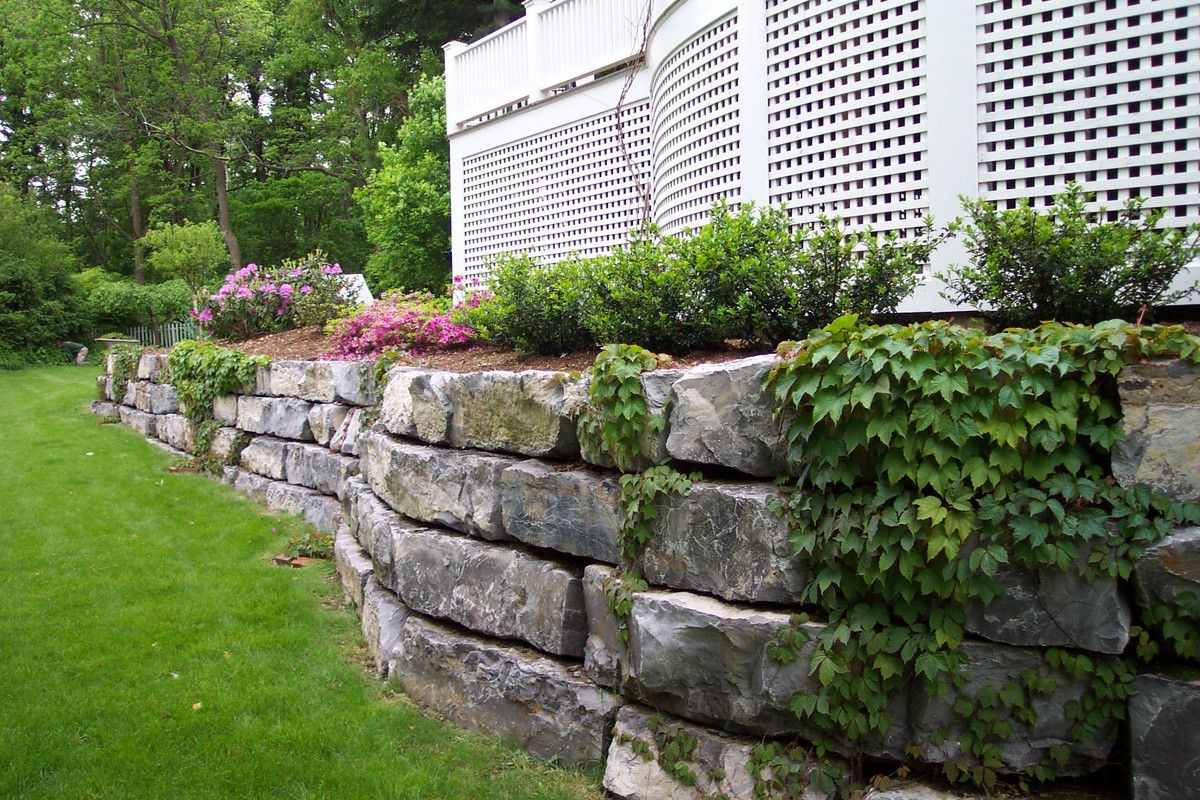

Каменная подпорная стенка

Деревянная подпорная стенка

Габионная подпорная стенка

Массивные подпорные стенки обеспечивают устойчивость от сдвига и опрокидывания собственным весом. В тонкостенных кроме собственного веса учитывается вес грунта, который включается в работу в соответствии с конструкцией стенки.

Подпорные стенки бывают монолитными, сборными и сборно-монолитными. Конструктивно тонкостенные подпорные сооружения по форме подразделяются на:

  • уголковые консольные;
  • уголковые анкерные;
  • контрфорсные.

Анкерные подпорные стенки применяются при высоких перепадах планировочных отметок. Каждый грунт имеет свои физико-механические свойства. Например, если для него существует понятие призма обрушения, то анкерная плита должна располагаться за её пределами.

Гибкие подпорные конструкции могу иметь небольшой прогиб и смещение, которые ограничиваются нормами. Если в основании подпорного сооружения имеются слабые грунты, применяются для стенок свайные фундаменты.

Размеры подпорных стенок принимаются в ходе расчёта, в котором учитывается:

  • вес стенки;
  • давление грунта;
  • нагрузки, находящиеся в пределах призмы обрушения;
  • нагрузки на лицевую часть стенки и другие возможные силы, возникающие в каждом конкретном случае.

Подпорная конструкция рассчитывается на несущую способность грунта и самой стенки, устойчивость против сдвига. Для сложных условий строительства расчёт учитывает все дополнительные нагрузки.

В случае водонасыщенных грунтов делается дренаж . При этом уменьшается нагрузка от грунта на стенку. Иногда грунт содержит агрессивные составляющие по отношению к бетону или металлу. В этом случае возведение сооружения делается с учётом защиты конструкций от коррозии.

Высота подпорной стенки напрямую зависит от высоты перепада планировки. Для массивных сооружений размер подошвы можно принять 0,5-0,7 высоты стенки. Наименьший размер сечений стен допускается для:

  • бутобетонных — 600 мм;
  • бетонных — 400 мм;
  • железобетонных — 100 мм.

При определении глубины заложения подпорных стенок учитываются все требования, как к фундаментам, но не менее 600 мм для нескальных грунтов и 300 мм для скальных.

Бетонная подпорная стенка своими руками

Выбор материала подпорной стенки зависит от:

  • назначения конструкции;
  • высоты перепада планировочных отметок;
  • физико-механических свойств грунта;
  • присутствия грунтовых вод;
  • дизайнерского решения конструкции.

Так, например, в условиях непостоянного водонасыщения грунта для температур от -20 до -40 °С марка по морозостойкости допускается не менее F50. Из бетона выполняются подпорные стенки массивного вида, так как тонкие подвергаются нагрузки на изгиб, а бетон может работать только на сжатие.

Расчёт массивной подпорной стенки из бетона

Каждый грунт имеет показатель — плоскость естественного откоса. Она образуется за счёт сил трения частиц грунта и характеризуется углом внутреннего трения — φ. В природе такие плоскости можно встретить на естественных склонах или насыпях.

Если угол откоса, который необходим в строительстве для какого-либо сооружения, превышает угол внутреннего трения, то делается удерживающее сооружение для грунта — подпорная стенка. Она должна удержать грунт, находящийся над плоскостью естественного откоса.

Размеры подпорной стенки подбираются в результате расчёта на прочность и устойчивость. Для этого определяется величина давления грунта на конструкцию — Е.

Для расчёта используют теорию сыпучих тел, согласно которой под собственным весом (G) грунт стремиться вниз по плоскости сползания ВС и давит на подпорную стенку (E). S -давление грунта на плоскость сползания. В данном случае призма АВС предполагается как твёрдое тело с весом G, который должны уравновесить силы S и E.

Величина Е рассчитывается по формуле:

  • γ г — объёмный вес грунта (нормативный);
  • Н — высота подпорной стенки;
  • µ — коэффициент, который зависит от φ, α, β, φ 0 .

Рассмотрим простой вариант — подпорная стенка из бетона прямоугольного сечения. Для предварительного подбора сечения подпорной стенки можно использовать формулу:

  • b — ширина стенки в любом сечении;
  • Н — высота сечения от поверхности грунта;
  • С 1 , С 2 — коэффициенты, которые зависят от углов наклона наружной и внутренней поверхности подпорной стенки. Для рассматриваемого случая прямоугольно сечения их значение равно нулю;
  • γ г и γ к — объёмный вес грунта и материала стенки;
  • µ — коэффициент, который можно принять по графику.

Для примера возьмём грунт φ = 35° с объёмным весом 1,6 т/м 3 , объёмный вес бетона — 2,2 т/м 3 . Глубину заложения фундамента примем 1,3 м. В случае прямоугольного сечения С 1 = С 2 = 0.

Н = 4,2 м; µ = 0,271 — по графику.

Подставив все данные в формулу, получаем:

Принимаем толщину стенки надземной части — 1,65 м. По этой же формуле находим ширину стенки по подошве фундамента.

1,2 — коэффициент надёжности для фундамента.

Подпорную стенку принимаем с предварительными размерами согласно расчёту сечением 1,65х2,54 м из бетона класса В15.

Последовательность работ

Перед устройством монолитной бетонной стенки под её подошву устраивают бетонную подготовку. Толщина её составляет 100 мм. По всему периметру подготовка должна быть шире стенки на 150 мм. Класс бетона не менее В5.

Опалубка

Опалубку для подпорной стенки монтируют из обрезной доски лиственных (берёза, бук, липа, ольха) и хвойных (ель, сосна) пород. Используются доски шириной не более 15 см. Влажность дерева для опалубки допускается не более 25%. Все деревянные элементы пропитываются антисептиками .

Из досок сколачиваются щиты, которые поддерживаются подкосами или распорками через 70-100 см. Можно также использовать и инвентарную опалубку. Для этого габариты подпорной стенки подбираются в соответствии с её размерами.

Изготовления бетонной смеси

Бетонную смесь для класса В15 (М200) готовят в пропорции — цемент:песок:щебень (гравий):

  • 1:3:4,75 (по весу);
  • 1:2,25:4,1 (по объёму).

На 1 м 3 бетона берётся 155 л воды и 250 кг цемента М400. Для приготовления смеси используется бетономешалка.

Укладка бетона

Перед началом бетонирования проводится проверка правильности формы и установки опалубки. Далее внутренняя поверхность опалубки очищается от грязи и мусора. Деревянные элементы за час перед бетонированием смачиваются водой.

Уплотнение бетонной смеси

Укладка бетонной смеси производится слоями 20-30 см. Каждый слой обязательно уплотняется ручными трамбовками или глубинным вибратором . Наилучшие условия для твердения бетона создаются при беспрерывном бетонировании всей конструкции.

Небольшой перерыв в работе, когда бетон находится в начальной стадии твердения и имеет определённую подвижность, не повлияет на прочность всей конструкции. В этом случае можно продолжать бетонные работы без дополнительных мероприятий.

Если бетон уже теряет свою подвижность и набирает прочность, необходимо поверхность ранее уложенного бетона очистить от цементной плёнки, сделать насечки и желательно продуть сжатым воздухом. Далее настилается тонкий слой раствора составом цемент:песок как и у бетона. Затем производится укладка бетона в обычном порядке.

Уход за бетоном

Летом в сухую жаркую погоду поверхность бетона защищают от перегрева и ветра. Для этого её покрывают мокрыми опилками, рогожкой или полиэтиленовой плёнкой.

Чтобы избежать быстрого высыхания поверхности, производится полив бетона в течение недели. При температуре более 15 ºС бетон поливают через каждые три часа в течение первых трёх дней, далее не менее трёх раз в сутки.

В холодную погоду при температуре менее 5 ºС поверхность твердеющего бетона укрывают теплоизоляционными материалами.

Распалубовка

Для подпорных стенок снятие опалубки возможно только при наборе бетоном 100% прочности. Простейший способ определить возможность распалубки — это простукивание готового бетона молотком. При наборе достаточной прочности конструкция издаёт звонкий звук.

После снятия опалубки обратную засыпку выполняют песком, гравием или щебнем с послойной утрамбовкой.

Если в длину подпорная стенка превышает 10 м, необходимо устройство температурно-осадочного шва. Его делают на всю высоту конструкции. Неоднородные грунт под подошвой сооружения может создавать напряжение в стенке и поэтому температурный шов делается в местах разделения грунтов с различными свойствами. В швы устанавливается просмолённые доски толщиной не менее 3 см.

Поверхность подпорной стенки, соприкасающуюся с грунтом, необходимо защищать окрасочной гидроизоляцией, мастиками или битумными растворами.

Когда мы покупаем участок под застройку, встает вопрос: выбрать ровную или наклонную площадку. Часто предлагаемые места со сложным рельефом – холмиками, впадинами и даже с небольшими оврагами стоят значительно дешевле. Обычно такие участки располагаются либо вблизи от природных водоемов либо в первичной застройке, в местах экологически чистых, но еще не выровненных и не облагороженных предыдущими владельцами. В умелых руках место со сложным рельефом может стать не проблемой, а находкой. Подпорная стенка на участке с уклоном поможет укрепить грунт и придать дополнительное очарование загородной усадьбе. Но если вы собираетесь использовать большую часть земли под огород, выберите максимально ровный солнечный земельный надел.

В этой статье мы расскажем, как сделать подпорную стенку. Даже если вы не будете сооружать ее самостоятельно, нелишне будет иметь представление о ее устройстве.

Назначение подпорной стенки

Участок с пересеченным рельефом, содержащий откосы и горки, удобно разбить на горизонтальные площадки, располагающиеся на различных уровнях. Пологие склоны можно укреплять при помощи трав, кустарников или деревьев с мощными корнями.

Если уклон крутой или укрепление его при помощи растительности не вписывается в дизайнерскую концепцию, на границах площадок и уступов ставят подпорную стенку. Ее основное назначение:

  • Искусственное формирование хорошо укрепленной горизонтальной плоскости.
  • Предотвращение обрушений почвы.
  • Препятствование вымыванию почвы.
  • Деление домовладения на участки.
  • Украшение территории.

При умелом планировании и устройстве площадок и подпорных стен участок на склоне может стать более интересным и удобным, чем ровный.

Подпорные стенки бывают декоративными, предназначенными для украшения участка либо укрепляющими неровности рельефа, предотвращающими их разрушение. Это не значит, что укрепляющие подпорные стенки должны выглядеть уродливо, их делают максимально привлекательными, не снижая функциональных свойств.

Предварительное планирование

Прежде чем приступать к возведению подпорных стен, необходимо продумать некоторые моменты, провести предварительное планирование. Даже если вы собираетесь укреплять склон своими силами, на этом этапе лучше привлечь специалиста или человека, имеющего опыт в обустройстве пологих площадок.

Подпорные стенки должны вписываться в дизайн участка, гармонировать с архитектурой дома, дворовыми постройками и внешней оградой. Перед тем, как сделать парапет из гранитных глыб на маленьком участке, задумайтесь, должен ли он выглядеть как массивное сооружение и привлекать к себе внимание. Громоздкие конструкции скрадывают пространство, что не всегда к месту даже на больших участках. Но если ваш участок выдержан, например, в викторианском стиле, массивная привлекающая к себе внимание конструкция из природного камня будет более чем уместна.

Обязательно заранее распланируйте высоту подпорной конструкции, площадь участка террасы над ней, толщину слоя земли на террасе. Ведь если вы уложите тонкий слой грунта, то потом не сможете высадить крупные древесные группы, а для газона или садика из суккулентных растений совсем не нужен слой плодородного грунта в полтора метра. Так что даже если у вас не будет подробного дендрологического плана, нужно представлять хоть в общих чертах, какие именно растения там будут размещены.

Еще один немаловажный момент – прыгать с террасы на террасу вы не будете, даже если они не очень высокие. Между собой их, как и с остальным участком, необходимо связать лесенками и тропинками. Возможно, что на одном из уступов будет находиться лавочка или небольшая беседка для отдыха. Все это нужно учитывать на этапе планирования, а не менять в процессе работы.

Технология изготовления своими руками

Для проектирования укрепляющих грунт подпорных стенок лучше вызвать опытного специалиста, но если такой возможности нет, а сами вы обладаете необходимыми знаниями, можно выполнить расчеты самому. Обязательно нужно учитывать следующие моменты:

  1. Подпорную стену ставить можно исключительно на прочной почве.
  2. Земля в этом месте не должна промерзать больше, чем на 1,5 м.
  3. Нужно, чтобы грунтовые воды залегали более чем в метре от поверхности.
  4. Нельзя самостоятельно ставить подпорную стену выше 1,4 м.


Составляющие подпорной стенки:

  • основание;
  • парапет;
  • водоотвод.

Фундамент

Когда подпорная стенка выше 30 см, она непременно должна стоять на фундаменте. Фундамент – это подземное основание подпорной стенки, на него давит вес удерживаемого грунта. Нельзя просто выкопать ров и заполнить его бетоном. Конфигурация фундамента должна быть такой, чтобы подпорная стенка под напором грунта не меняла своего положения и наклона. В нашем случае она представляет собой перевернутую пирамиду со срезанной вершиной и различным наклоном граней.

Фундамент устанавливается на толстый слой гравия, усиливается арматурой. Бетон заливается в один прием – только так мы получим монолитное основание. Чем ненадежнее грунт под опорной стенкой, тем фундамент нужен глубже:

  1. Плотный грунт. Отношение глубины фундамента к высоте подпорной стены 1:4.
  2. Средне-рыхлый грунт. Отношение глубины фундамента к высоте подпорной стены 1:3.
  3. Рыхлый грунт. Отношение глубины фундамента к высоте подпорной стены 1:2.

Подпорная стенка

Непосредственно подпорная стена внутренней частью соприкасается с удерживаемым грунтом и обводит своим контуром возвышение. Ее внешняя часть хорошо просматривается и должна казаться живописной.

Подпорная стенка не должна быть идеально ровной конструкцией. Нужен наклон больше 5-10 градусов, направленный вверх и в сторону откоса. При строительстве бетонной стенки наклон учитывается во время установки опалубки и арматурного каркаса. Стенка из прочих материалов тоже сооружается наклонно.

Водоотвод и дренаж

Между подпорной стенкой из любого материала и почвой будет скапливаться вода. Попадать туда она будет с поливом и дождями. Обеспечить ее отток нужно обязательно, если вы, конечно, хотите, чтобы конструкция простояла долго и предохраняла грунт от обвала эффективно.

Дренаж помогает поддерживать почву, примыкающую к стенке, в сухом состоянии. Он не позволяет грунту возле фундамента превращаться в грязь. Изготавливается дренаж для участка с уклоном стандартным способом – между стеной и почвой высокой части участка укладывается дренажная труба, затем ее засыпают гравием, который накрывается геотекстильной тканью. Дренажная труба направляется вниз по склону.

Учитывайте, что поверх дренажного слоя будет располагаться плодородный грунт – оставьте для него место.

Глобальная подпорная стенка

Глобальные подпорные стенки, монтируемые на склонах больших оврагов, на приусадебных участках нужны редко. Но если у вас обширные угодья с оврагом, склон которого нуждается в укреплении, даже не пытайтесь производить работы самостоятельно. Пригласите специалиста, который квалифицированно сделает необходимые расчеты и выполнит работу.

Если вы считаете, что самостоятельно справитесь с сооружением глобальной подпорной стенки, дочитайте эту главу до конца, потом примите окончательное решение. Подпорное сооружение должно быть очень надежным, таким, чтобы его невозможно было разрушить, а почва не сползла. Ниже мы перечислим факторы, от которых зависит крепость и долговечность подпорной стенки. Их нужно учитывать при проектировании:

  • Вес надземного участка подпорной стенки;
  • Ширина, высота стенки;
  • Сцепление с почвой;
  • Уровень вибрации (в случае, если поблизости находится трасса, метро, железная дорога или аэропорт);
  • Сейсмические характеристики региона;
  • Уровень осадков в течение года;
  • Зимнее расширение грунта;
  • Глубина залегания грунтовых вод;
  • Сила ветра, роза ветров в течение года;
  • Тип, механические свойства почвы.

Материалы для строительства

Большое значение имеет материал, из которого сделана подпорная стенка. Чаще всего для их сооружения используют:

  • дерево;
  • камни;
  • кирпич;
  • бетон.

У каждого материала есть свои особенности, которые будут рассмотрены ниже.

Вам понадобится гравий, арматура, бетон для сооружения фундамента, материал для собственно опорной конструкции, гравий, песок, трубы, гидроизоляция для устройства водоотвода.

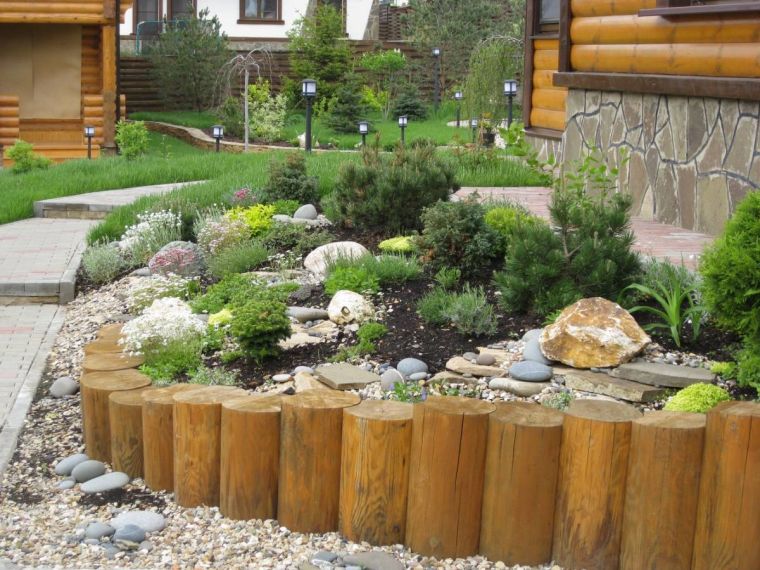

Деревянная подпорная стенка

Достоинством подпорной стенки из древесины можно считать ее относительную дешевизну, главным же ее недостатком является то, что она самая недолговечная. Сразу оговоримся, что древесина необходима гладкая и хорошего качества. Наилучшим для постройки подпорных стенок является кругляк диаметром 12-18 см. При расчете его длины необходимо учитывать, что минимум 50 см будет находиться под землей.

Отработанным машинным маслом тщательно смазываем бревна, даем пару часов им подсохнуть, смазываем повторно. Это предохранит их от гниения, особенно часть, находящуюся под землей и постоянно соприкасающуюся с влажным грунтом.

  1. Для постройки упрощенной древесной опорной стенки, кругляк в канаве не меньше полуметра глубиной располагаем вертикально, подгоняя бревна друг к другу очень плотно. Затем вверху фиксируем их при помощи проволоки, соединяем гвоздями. Канаву, в которую устанавливался кругляк, всю заполняем бетоном.
  2. Подпорная стена «Заборчик». Используются бревна большего и меньшего диаметра. Более крупные устанавливаются в канаву на установленной дистанции, между ними делается щель, в которую очень плотно устанавливается кругляк меньшего диаметра. Как и в описанном выше примере, ров заполняем бетоном.

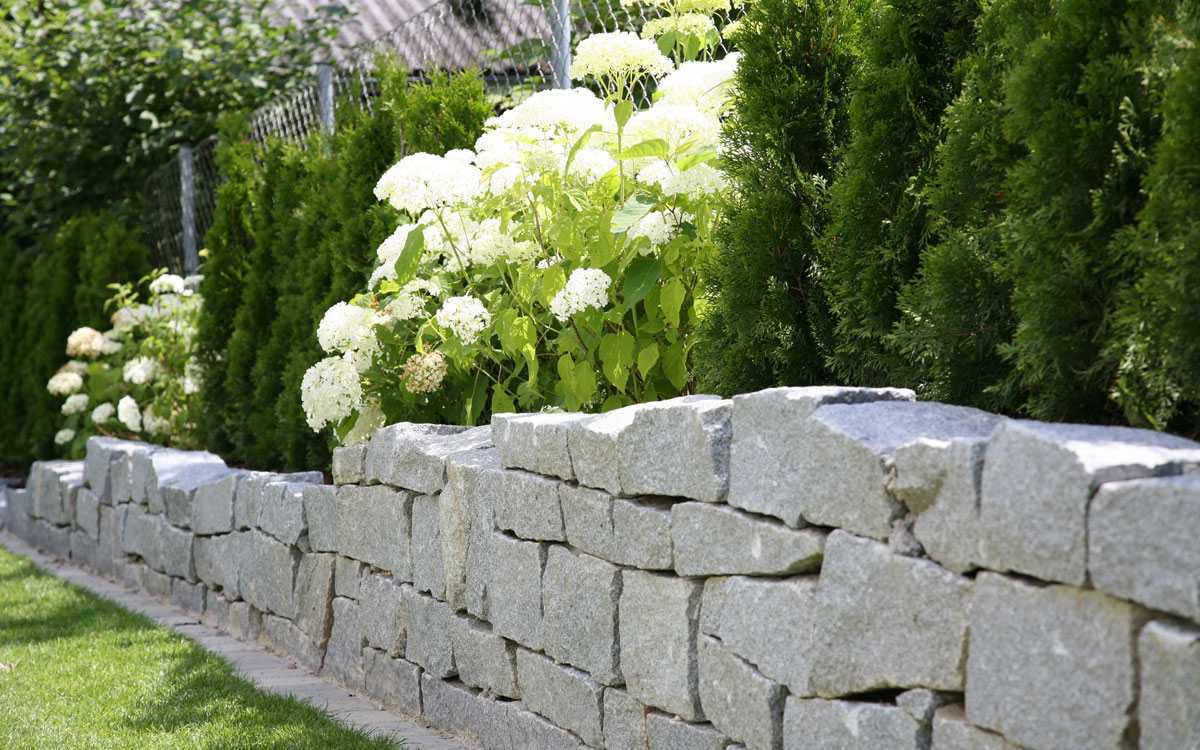

Подпорная стенка из камня

Самой затратной, как материально, так и физически, а также наиболее привлекательной является подпорная стенка из природного камня. Она будет уместна в дизайне, выполненном в любом стиле. К тому же в ней можно заранее сформировать специальные карманы для посадки растений, отчего ее эстетичность только повысится.

Можно использовать базальт, гранит, ракушник, сиенит. Важно, чтобы толщина каменной стенки была не меньше 30 см, иначе получится она неустойчивой и вскоре может разрушиться. Давайте рассмотрим этапы строительства подпорной стенки из камня на примере. Будем считать, что грунт у нас плотный, а стенку мы сооружаем высотой 1 метр.

  1. Выберем место, делаем разметку – вбиваем колышки и натягиваем прочный шнур.
  2. Копаем ров глубиной 40 сантиметров.
  3. Выравниваем и утрамбовываем дно траншеи.
  4. Бетонной смесью, состоящей из 6 частей гравия и песка и 1 части бетона заливаем не менее 3/4 фундамента. (В нашем случае мы предположили, что грунт плотный. При рыхлом грунте делают деревянную ограду, а глубину фундамента увеличивают соответственно рыхлости грунта).
  5. Даем бетонной подушке отстояться приблизительно 3 дня.
  6. Готовим известковую смесь: на 1 часть негашеной извести берем 4 части песка. На килограмм смеси берем 300 г воды. Воду добавляем постепенно, чтобы избежать появления комков. В 7 частей разведенной водой смеси добавляем 1 часть цемента. Укладываем на фундамент известковый слой не менее 3 см.
  7. Укладываем камни. Вспомните, о чем мы говорили выше. Укладывать камни необходимо со скосом в сторону земляной стенки примерно 10 градусов. Камни укладываем так, чтобы самые крупные и ровные приходились на край стенки, а если конфигурация стены предусматривает залом, то и на угол. Мелкие камни должны находиться в середине конструкции. Тщательно подбирайте камни. Нужно, чтобы лежали они надежно. Когда первый ряд выложен, выкладываем слой известково-цементного раствора в 1-1,5 см. Не делайте крупный шов – он быстро разрушается. При укладке каждого следующего ряда следите, чтобы боковые края камней не были расположены друг над другом – такая конструкция устойчивой не будет. Необходимо, чтобы боковые грани камней разных рядов соприкасались в шахматном порядке. Издалека такая кладка будет напоминать кирпичную.
  8. После укладки каждого ряда камней отверстия между камнями и почвой заполняем щебнем, гравием и трамбуем (осторожно, чтобы не повалить камни).
  9. После укладки второго ряда камней укладываем дренажную трубу.
  10. Когда каменная опорная стенка будет готова, следы скрепляющего раствора стираем.

Подпорная стенка из бетона

Самой крепкой и основательной считается бетонная подпорная стенка. По границе стены вырываем ров, засыпаем слоем гравия и щебня, на который укладываем арматуру. Теперь сооружаем опалубку из пиломатериалов толщиной от 25 до 45 мм, закрепляя ее стяжками или гвоздями. Через каждые полтора метра забиваем металлические прутья для того, чтобы под тяжестью бетона стяжка не выгибалась.

Заливаем бетон. Через несколько дней он застынет, опалубку можно будет снять. Выровняем все дефекты с помощью штукатурки. Чтобы бетонная стенка не смотрелась уныло и не портила внешний вид землевладения, ее облицовывают. Облицовочный материал должен гармонично включиться в дизайн участка.

Подпорная стенка из кирпича

Кирпичную стенку менее метра высотой выкладывают в полкирпича, если метр или выше – в кирпич. Кладка подпорной стенки такая же, как обычная кирпичная кладка при строительстве любого другого объекта. Фундамент под кирпичную кладку метровой высоты должен быть на 20-30 см шире самой кирпичной кладки.

Если кирпичная подпорная стенка вписывается в дизайн участка, ее можно не облицовывать. В противном случае облицовывают любым подходящим материалом, как бетонную стенку.

Если вы обладатель неровного участка, расположенного на косогоре, вам наверняка близка проблема того, как укрепить склоны, чтобы не допустить обвала грунта, и при этом создать красивый ландшафт. Вам поможет установка на участке подпорных стенок.

Подпорная стенка служит защитой неустойчивого грунта от осыпания. Также при помощи подпорных стенок можно разбить участок на зоны и украсить дачу. Такую конструкцию вполне реально соорудить самостоятельно, используя различные материалы.

Один из наиболее прочных материалов для подпорной стенки – бетон. Для того, чтобы соорудить на участке бетонную стену, первым делом нужно выкопать ров (0,3-1,15 м в глубину и 0,4-0,5 м в ширину), его дно засыпать щебнем или гравием слоем не более 20 см. Каркас, сваренный из железных прутьев, поместите в ров, затем вдоль стен уложите опалубку. Для опалубки можно использовать тонкие листы фанеры или деревянные бруски.

Поперек опалубки проложите водоотводную трубу, а после этого залейте все бетонной смесью. Чтобы стена выглядела декоративно, ее можно облицевать искусственным камнем или посадить рядом вьющиеся растения. Такая крепкая конструкция прослужит вам долго, поскольку упрочена арматурой.

2. Подпорная стенка из камня

Этот вариант под силу даже начинающему строителю. Выройте траншею 0,5 м глубиной и 0,6 м шириной, вдоль стен уложите опалубку из досок, проложите водоотвод, залейте смесью: на 1 часть бетона по 6 частей гравия и песка. Через 4 дня обработайте конструкцию известковым раствором и начинайте укладку камней. Каждый ряд уложенных камней промазывайте тонким слоем цементного раствора.

Перед тем, как начать укладывать камни, вымойте их в воде.

Такая подпорная стенка выглядит естественно и гармонично, отлично вписываясь а дизайн практически любого участка. Для украшения высадите в пространство между камнями растения.

3. Подпорные стенки из блоков

Для этого вида конструкции подходят как бетонные пеноблоки, так и блоки ФБС (фундаментный блок сплошной). Ширина траншеи для строительства подпорной стены из блоков должна соответствовать ширине блока. На дно рва, как и в других случаях, засыпается гравийно-песчаная подушка слоем до 20 см. Затем устанавливаются блочные камни, которые необходимо скрепить арматурой. После установки стены ее поверхность облицовывают декоративной плиткой или другими элементами.

4. Подпорная стенка из кирпича

Как и при строительстве подпорной стены из камня, для сооружения кирпичной стенки нужно заложить фундамент. Следует отдать предпочтение максимально морозостойким и влагоустойчивым кирпичам.

Ширина низких стенок (высотой до 0,6 м) может быть в полкирпича, но более высокие стены оптимально делать шириной в кирпич.

Водоотводные трубки размещают через каждые 5 кирпичей во втором ряду кладки. Ряды промазываются цементным раствором, а расстояние между склоном и стеной засыпается галькой или щебнем.

5. Подпорная стенка из дерева

Бревна диаметром до 20 см предварительно обработайте средством против гниения. Для вертикальной укладки бревен фундамент заливать не нужно, достаточно вырыть ров глубиной не менее 0,5 м и устанавливать в него бревна вплотную друг к другу.

Чтобы уложить бревна горизонтально, на дно вырытой траншеи сначала засыпьте гравий или щебень, затем уложите бревно и закрепите его арматурой. Впоследствии каждое следующее бревно скрепляйте с предыдущим при помощи саморезов или гвоздей. В пространстве между склоном и стенкой можно высадить цветы, предварительно засыпав его сначала битым кирпичом (для дренажа), а затем почвой.

6. Сухая подпорная стенка

Невысокую каменную стену (50-80 см высотой) можно сделать и без использования раствора. В этом случае выкопайте широкий ров глубиной 0,5 м и наполовину засыпьте его гравием. Вымытые камни укладывайте слоями, заполняя пространство между рядами почвой, смешанной с песком (или чернозем). При укладке выдерживайте к откосу небольшой уклон.

Для такой стены дренаж не нужен. Растения можно высаживать в почву по время укладки камней.

7. Подпорная стенка из габионов

Габион – это объемное сетчатое изделие, заполняемое различными материалами. Его используют для укрепления склонов, стен и речных берегов. Преимущество габионной подпорной стенки в том, что для ее строительства не нужно тратить время на тщательный подбор камней и их аккуратную укладку, но придется приобрести сетку-контейнер.

Сетку для габиона наполните камнями и прикрепите конструкцию к вертикальной плоской поверхности. Если вы сооружаете невысокую стенку из габиона (до 1 м), то фундамент закладывать не нужно. Чтобы сэкономить, облицуйте декоративным камнем только лицевую часть габиона, а с внутренней стороны заполните пространство между стеной и склоном щебнем или гравием.

Установка подпорных стенок делает сад стильным, и при этом позволяет максимально использовать возможности участка с уклоном.

Организовать подпорную стенку на участке можно своими руками.

Это специальное укрепление, которое строят на участке с уклоном для защиты от осыпающегося грунта.

Из статьи вы узнаете, когда приходится строить подпорные стенки в саду, какие бывают виды подпорных стенок, как сделать подпорную стенку своими руками.

Вы сможете посмотреть, как выглядят подпорные стенки на фото, и выбрать привлекательную конструкцию на свой вкус.

Назначение и внешнее оформление

Подпорная стенка на участке нужна, если земельный надел расположен в холмистой местности или на крутом берегу водоема. Эти сооружения строят из различных стройматериалов.

Лучше, если подпорная стенка вписывается в остальное оформление участка и гармонирует очертаниями и цветом со зданием и внешним забором.

При подборе стройматериала для подпорной стенки приходится учитывать архитектуру дома и оформление примыкающих к зданию земельных владений.

Подпорная стенка необязательно должна выглядеть как массивное сооружение и назойливо лезть в глаза.

Подпорное ограждение на наделе небольшой площади может иметь высоту всего 50 – 60 сантиметров, и при этом оно все равно будет надежно выполнять свои функции.

Большие конструкции выглядят тяжелыми, скрадывают пространство. Дизайнеры рекомендуют визуально разбивать их лестницами, нишами, встроенными скамеечками.

Конструкции подпорных стенок подчиняются их назначению. Ограда укрепляет грунт или служит украшением участка - конструкции в обоих случаях будут различаться.

Однако общее устройство одинаково. Любая ограда представляет собой совокупность основания и видимой части.

С тыла все конструкции контактируют с почвой, а наружная сторона открыта для обзора и может быть вертикальной или наклонной.

Продумывая строительство подпорной стенки, не забудьте про систему водоотведения, ведь у задней стороны будет собираться влага.

Подпорные стенки в ландшафтном дизайне могут выполнять следующие функции:

  • зонирование;
  • декоративный элемент ландшафта;
  • укрепление грунта;
  • создание горизонтальных плоскостей, пригодных для посадки растений на крутом откосе.

Дополнительные факторы, влияющие на параметры сооружения, тоже очень важно учитывать, чтобы соорудить устойчивую конструкцию, способную выдержать напор сползающего и осыпающегося грунта.

Поэтому нужно тщательно сделать расчет подпорной стенки. Возможно, стоит заказать чертеж и расчеты у профессионального проектировщика.

Для проектирования подпорной стенки потребуется учитывать:

  • собственный вес конструкции;
  • давление грунтовых масс в сухом и влажном состоянии;
  • силу сцепления материала;
  • расширение грунта при замерзании;
  • напор преобладающего ветра (для конструкции высотой более 2 м);
  • силу вибрации от проходящих рядом транспортных средств;
  • подмывание паводковыми водами.

При возведении подпорных стенок нужно руководствоваться правилом - чем рыхлее грунт, тем шире ограждение.

Подпорная стенка своими руками может быть поставлена только на жестком грунте, но не на песке.

Уровень промораживания не должен быть меньше полутора метров, грунтовые воды не должны находиться ближе метра от поверхности.

Самому можно сложить подпорную стенку высотой не более полутора метров.

Строительство более высоких оград лучше доверить профи, так как для этого потребуются сложные расчеты, учитывающие нестабильность подстилающих грунтовых слоев и их нажим на фундамент в холодное время года.

Элементы подпорных стен

Фундамент делают из бетона, чаще используют ленточные конструкции. При устройстве фундамента соблюдаются следующие правила - чем более почва склонна к осыпанию, тем более глубокий нужен фундамент.

Ориентировочно глубина фундамента должна составлять:

  • на плотных почвах - 1/4 надземной части;
  • на средних рыхлых почвах - 1/3 надземной части;
  • на мягкой рыхлой почве - 1/2 надземной части.

Водоотвод нужен для отведения влаги от фундамента и из почвы, примыкающей к тыльной стороне ограды. Водоотвод можно сделать поперечным, продольным или комбинированным.

Поперечный водоотвод - это отверстия в стене, расположенные через каждые 50 см.

Их диаметр 5 – 10 см. В толще грунт проходят дренажные трубы под углом 90о к плоскости постройки, через них вода поступает к отверстиям, откуда выливается и удаляется за пределы участка.

При сооружении продольного водоотвода под землей вдоль стены на уровне фундамента размещают дренажную трубу из гофр, керамики или асбоцемента и оборачивают в несколько слоев геотекстиля.

Ткань впитывает воду, которая под давлением грунта просачивается в трубу и выводится за пределы участка.

Комбинированный водоотвод состоит из одной продольной и нескольких поперечных труб. Отверстия в ограде в этом случае делать не нужно.

Сверху конструкцию защищают козырьком или карнизным блоком с уклоном, предотвращающим попадания осадков на камень или бетон, из которого сложены стенки.

Проникнув внутрь конструкции, вода зимой замерзнет и постепенно разрушит все сооружение.

Между грунтом и тыльной стороной сооружения укладывают дренажный слой из гравия, гальки, песка, обломков кирпича и других строительных отходов.

Дренаж засыпают послойно, утрамбовывая каждый слой. Сверху дренажный слой закрывают обычным грунтом такой толщины, чтобы на нем могли расти живые растения.

Для небольших растений достаточно 20-ти сантиметрового слоя питательной почвы. После укладки последнего слоя дренажа конструкцию оставляют в покое на несколько недель.

За это время грунт осядет, после чего можно будет начинать обустройство террасы.

Совет: для продления срока службы подпорных стенок их тыльную сторону покрывают гидроизоляционными материалами.

Для создания гидроизоляционного слоя используют рубероид, сложенную в два раза кровельную толь, битумную мастику горячего применения.

Материалы для строительства оград

Природный камень смело можно назвать материалом номер один для строительства укрепляющих ограждений на индивидуальных участках.

Подпорные стенки из камня выглядят гармонично и респектабельно. Природный камень для строительства таких сооружений должен быть недорогим, поэтому мрамор и гранит вряд ли подойдут.

Доступную цену имеют доломит, песчаник, кварцит, булыжник. Из всех этих минералов можно выложить надежные и эстетичные ограждения.

Камни скрепляют цементным раствором, располагая самые крупные ближе к основанию.

Щели заделывают цементом или заполняют грунтом, тогда постройка быстрее затянется мхом и приобретет старинный вид.

Невысокая конструкция из природных минералов может стать основанием для скамьи. При укладке камней нужно следить, чтобы в ограде не оказалось непрерывных вертикальных брешей - в таких местах каменные ограды быстро разрушаются.

Монолитная подпорная стенка обойдется в несколько раз дешевле каменной, при этом она будет столь же прочной. Для придания большей устойчивости основание стены делают шире верхней части.

Подпорная стенка из бетона потребует установки каркаса и арматуры. Доски и арматурную сетку устанавливают на фундамент, затем внутрь заливают бетон.

Дальнейшие работы проводят в обычном порядке: гидроизолируют тыльную строну, укладывают дренаж.

Бетонные поверхности выглядят непрезентабельно. Исправить этот недостаток можно с помощью облицовки из керамической плитки или искусственного камня.

Если вы не предполагаете использовать облицовку, то нужно уделить особое внимание качеству лицевой поверхности.

Чтобы она была ровной можно закрепить изнутри на деревянный каркас опалубки лист рубероида. Готовую бетонную стену можно украсить вьющимися растениями.

Подпорная стенка из кирпича выглядит столь же красиво, как ограждение из природных минералов. Для строительства не применяют пустотелые блоки.

Если подъем конструкции над поверхностью почвы превышает 25 см, то обязательно делают фундамент. Кирпич скрепляют качественным цементом.

При желании верх ограждения можно облицевать плитами из мрамора или подобного ему минерала с хорошей декоративностью.

Подпорная стенка из дерева может использоваться как временная конструкция. Деревянная ограда весьма гармонично смотрится в ландшафте, но она недолговечна. Для создания террас используют сосновый кругляк, вкопанный на одну треть.

Сначала выкапывают ров глубиной в 1/2 высоты будущей стены. На дно укладывают песок и каменную породу. Древесину, которая затем будет находиться под землей, обрабатывают битумной мастикой.

Видимую часть бревен покрывают антисептиками, защищающими от плесени и гниения. Бревна устанавливают на дно рва и скрепляют их металлическими спиралями, а снизу подсыпают породу.

После этого ров заливают цементно-песчаной смесью. Деревянные конструкции особенно боятся сырости, поэтому с их тыльной стороны устанавливают комбинированный дренаж.

Блочные материалы

Подпорные стенки из блоков железобетона - это самый быстрый способ получить функциональную конструкцию для фиксации осыпающегося на земельном наделе грунта.

Устройство подпорной стенки из железобетонных конструкций проходит максимально просто. В этом случае не придется делать каркас и замешивать раствор, достаточно заказать готовые ЖБИ и уложить их на сделанный своими руками фундамент, скрепив между собой цементом.

Армогрунтовая подпорная стенка представляет собой сооружение из грунта, послойно закрепленного сеткой или тканью из синтетических материалов.

Армированные откосы можно увидеть вдоль железных и автомобильных дорог, проложенных в низинах с крутыми склонами. Для армирования используют георешетки из полиэтилена или полипропилена и тканые полотна.

Армогрунтовая подпорная стена не имеет привлекательного внешнего вида, но это хороший способ быстро закрепить сползающие вниз грунтовые массы и защитить свой участок от оползней.

Армированной сеткой можно закрепить склоны, расположенные под углом 20 – 90о.

Армогрунтовая подпорная стенка прослужит очень долго.

Для ее создания используют материалы со сроком службы до 120 лет. Для устройства армогрунтовой стены строят каркас, в котором послойно утрамбовывают грунт, укрепляя его геотекстилем как оберткой.

Второй вариант - на склон ставят георешетки, скрепляя их между собой скобами и прикрепляя к грунту длинными анкерами.

Подпорные стенки из габионов - это конструкции, сложенные с помощью ячеистых блоков, заполненных природными минералами крупной фракции.

Большим преимуществом таких конструкций будет отсутствие необходимости обустройства фундамента и дренажа - почвенные воды свободно просачиваются между камней.

Габионы можно приобрести готовыми, а можно изготовить самим. В качестве наполнителя используют крупный гравий и другой натуральный камень.

Сетку делают из металлической оцинкованной проволоки. Между собой габионы скрепляют металлическими спиралями и проволочными тросами.

Габионы можно устанавливать в любое время года. Конструкция имеет большую массу, поэтому способна выдерживать значительное давление.

Со временем устойчивость конструкции еще больше повышается за счет заполнения брешей между камнями грунтом и растительностью.

Альтернативой габионам могут стать ограждения из сетки на металлических столбах, засыпанные с одной стороны крупным гравием.

Столбы устанавливают с наклоном к укрепляемому склону. Все материалы в такой конструкции должны отличаться высокой устойчивостью к коррозии и быть способными выдерживать большие нагрузки.

Подпорные стенки из габионов и армогрунтовые стены пока не очень распространены в индивидуальном строительстве, но из-за невысокой цены таких сооружений можно ожидать, что вскоре они станут достаточно популярными.

Подпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подобная конструкция своими руками.

Подпорная стенка представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень.

Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стену, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.

Как устроена конструкция

Подпорное сооружение устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.

Также читайте: Садовый паркет: характеристика материала и особенности самостоятельной укладки

В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.

Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

Сооружение из камня

Довольно редкий вариант, так как процесс устройства такого сооружения считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.

Начинается работа с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.

Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.

Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.

Вариант из габионов

Популярный сегодня вариант. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.

Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

Конструкция из кирпича

Стенки из кирпича как и обыкновенные, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стена будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.

Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.

Сооружение из бетона

Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стена может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.

Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.

Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

Как сделать водоотвод

Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.

На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:

  • Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
  • Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;
  • Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.

Устройство подпорных стенок требует определенного внимания , а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке – украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.

Строим подпорную стену своими руками (видео)

Сегодня мы поговорили об очень интересном оформлении дачной территории, которое помогает с удерживанием грунта, разделением участка на зоны и декорированием, но не забывайте обращаться к нашим материалам и в будущем, ведь вас ожидает много интересного! Рекомендуем узнать, как укрепить склоны и укосы на дачном участке.

Внимание, только СЕГОДНЯ!

Подпорная стенка на частном участке – это конструкция, созданная с целью защитить участок, все его строения и ландшафт от обрушения неустойчивых грунтовых масс. Одновременно подпорная сетка не должна своим видом портить красивый ландшафт, а по мере возможности должна его украшать. Эти задачи вполне совместимы и выполнимы.

Когда нужны подпорные стенки

Необходимость в возведении подпорных стенок возникает при наличии на участке сложного рельефа со значительными перепадами по высоте.

В таких условиях возможны как местные обрушения массивов грунта, так и оползни, причем существенно влияет на ситуацию высота грунтовых вод, наличие верховодки и природный водный режим участка. Водоотвод в данном случае должен решаться устройством дренажа и ливневой канализации, а подпорные стенки, установленные точно в проблемных зонах, гарантируют сохранность благоустройства даже при подтоплении участка.

При грамотном выборе материала для подпорной стенки эта конструкция не только не испортит ландшафтный дизайн, но и сама может стать элементом декора и добавить всему участку оригинальности. В некоторых случаях подпорные стенки устраивают с исключительно декоративной целью, комбинируя их с цветниками зонами отдыха.

Но если при создании подпорной стенки поставлена задача укрепить грунт, то требуется расчет на основе информации о геологии участка. Такие расчеты и самостоятельное устройство без опыта целесообразны при высоте подпорных стенок до 1,2 - 1,6 м. При большей высоте следует обращаться к специалистам для расчета на прочность и устойчивость, а также назначения конструкции и материалов сооружения.

В самом устройстве подпорной стенке особых сложностей нет, и работать самостоятельно вполне возможно. Первым этапом устройства всегда является опорная часть стенки, ее фундамент. Затем поднимают стену, имеющую прочность, достаточную для того, чтобы выдержать давление грунтового массива, причем с небольшим запасом. Внутренняя стена будет держать грунт, а лицевая украшать дизайн участка.

Как правило, дренаж в конструкциях подпорных стенок служит для обеспечения их надежности и долгой службы. Грунтовая вода и влага, скапливающаяся между внутренней поверхностью стенки и удерживаемым массивом, должна удаляться. Решается водоотвод по-разному, в зависимости высоты, конструкции и материала стенки.

Наиболее часто применяемые конструкции водоотвода:

  • С применением перфорированной дренажной трубы диаметром 150-200 мм, закладываемой по всей длине стены, с уклоном в сторону наружного стока. Трубы применяются любые, практичнее дренажные трубы и ПВХ. Трубу укладывают в рубашке из дренирующего материала, щебня или гравия, и завернутую в геотекстиль, для предотвращения ее заиливания. Готовые технологичные трубы в специальном футляре с наполнителем и геотекстиле предпочтительнее, особенно, если общая длина подпорных стенок невелика и удорожание по этой причине незначительно.
  • При кладке подпорных стенок из кирпича и камня через один – три ряда в поперечном направлении фиксируют трубки с уклоном наружу для стекания воды.

Виды подпорных стенок

Два вида подпорных стенок – декоративные и укрепительные, на частном участке совмещаются, и плюс к этому стенки выполняют зонирование участка. Выбор материала зависит и от нагрузки на стенку, и от предъявляемых к ней архитектурных требований. Все должно быть гармонично, и дизайн участка обычно решается в комплексе.

Материалы для подпорных стенок

Ниже перечислим материалы их которых можно сделать или подобрать подпорные стенки.

Деревянные подпорные стенки

Бревенчатые подпорные стенки имеют финансовое преимущество, они значительно дешевле каменных и бетонных. Но и менее долговечны.

По эстетике стенки из бревен не уступят всем другим, и очень гармонично сочетаются с цветниками, сухими ручьями и зонами отдыха.

Бревна требуются средних и больших диаметров, окоренные и обработанные огнебиозащитными составами. Близкое соседство с влажным грунтом сокращает время работы древесины, и пропитка должна быть качественной.

Бетонные подпорные стенки

Подпорные стенки из бетона гарантируют максимальную прочность и долговечность при качественной заливке, правильном подборе бетонной смеси и уходе за бетоном. По трудозатратам бетонные стенки самые «тяжелые». Времени требуется не меньше месяца, поскольку бетон должен набрать прочность. Гидроизоляция бетонных поверхностей, контактирующих с грунтом и водой, обязательна, от ее качества во многом зависит срок службы конструкции. Бетонные стенки как правило, армируют плоскими или пространственными арматурными каркасами.

Кирпичные подпорные стенки

Подпорные стенки из кирпича прочные и надежные, а также имеют огромные возможности эффектно обыграть любой дизайн. применяется кирпич с низким водопоглощением, возможен керамический.

Силикатный кирпич для подпорных стенок не подойдет, из-за своих свойств впитывать воду как губка. Клинкерный кирпич дороговат, но для местной облицовки использовать его вполне практично. Также если остался декоративный кирпич после фасадных работ, то в подпорных стенках он пригодится.

Каменные подпорные стенки

Из гранита, песчаника и других видов натурального камня такие конструкции не только суперпрочны, они шедевральны. В сочетании с цветниками каменные подпорные стенки украсят любой ландшафт.

Устройство и монтаж подпорных стенок

Устройство любого вида подпорной стенки начинается с проекта, выбора материала и технологии. Когда определены габариты и имеется чертеж конструкции стенки, приступают к подготовке территории. Очистка, планировка и разметка выполняется стандартными методами, как для устройства незаглубленных фундаментов. Для разметки используют колышки и шнур.

Глубина траншеи зависит от высоты подпорной стенки, откосы принимаются по грунту. В рыхлых мягких грунтах иногда укрепляют откосы щитами. При высоте подпорной стенки до 1,0- 1,2 м траншею отрывают на глубину 0,4-0,5 м. На дне необходима амортизирующая дренирующая подушка из щебня, гравия или крупного песка, слои которых утрамбовываются по 10 см. Дренажная подушка должна иметь поперечный уклон примерно в 5-10 град, для максимального отведения воды от склона и опорной части стенки.

Для устройства бревенчатых подпорных стенок используют бревна любых диаметров. Укладка может быть как вертикальной, так и горизонтальной. При вертикальном способе фундамент не требуется, но бревна требуется заглубить в грунт не менее, чем на 0,5 м, чем больше, тем лучше. Заглубление повышает прочность и устойчивость подпорной стенки. Примыкания бревен должны быть максимально плотными, а сами бревна обработаны биозащитным составом.

При горизонтальной укладке первое бревно закладывают в траншею на слой щебня. Бревна фиксируют стальными скобами и арматурными стержнями, обработанными антикоррозионными составами. Зазор между подпорной стенкой и грунтом заполняют дренажным материалом, щебнем или песчано-гравийной смесью. По верхнему слою дренаж обычно устраивают основание для высадки декоративных растений.

Бетонная подпорная стенка устраивается согласно технологии бетонных работ. После отрывки траншеи и устройства дренажной подушки выставляют опалубку, устанавливают и раскрепляют в ней армокаркас, затем заливают бетон, по возможности в «одну смену», без холодных швов. Водоотвод в бетонной стенке решается и в продольном варианте закладкой дренажной перфорированной трубы в основании, и в поперечном. При установке арматурного каркаса в него закладывают трубки, с уклоном для стока воды. Укладывают бетон послойно, с уплотнением. Высокие подпорные стены требуется вибрировать. Бетон необходимо защитить от воды гидроизоляцией, в основном применяют обмазку битумом. Лицевая сторона бетонной стены может быть защищена проникающими водозащитными составами и декорирована мхом и вьющимися растениями.

Подпорные стенки из кирпича выкладывают на фундаменте из монолитного бетона, или из сборных железобетонных блоков. Кирпич необходимо выбирать из расчета, что эксплуатироваться он будет во влажной среде, при перепадах температур. Максимальная морозостойкость и минимальное водопоглощение для выбора будут главными параметрами. Раствор применяют цементно-песчаный. Толщина кирпичной подпорной стенки зависит от ее высоты. Для невысоких до 0,6 м стенок достаточна толщина кладки в полкирпича. В кладку закладывают дренажные трубки.

Каменные подпорные стены также требуют устойчивого фундамента. камни для кладки должны быть чистыми, без следов грязи и мусора, и смоченными водой, для обеспечения сцепления с раствором. Перевязка в рядах обязательна. В краях стенки и в ее основании укладываются крупные плоские камни.

Раствор для кладки применяют цементно-песчаный с добавкой известкового теста 1:10. Толщина швов зависит от размера камней, не должна быть более 16 мм. Иногда камни укладывают вообще без раствора, заполняя зазоры между ними плодородной почвой. Если многолетние растения укоренятся и оплетут такую стенку и удерживаемый корнями, прочность ее будет достаточной.

Но для этого нужно иметь массивные большие плоские камни, из которых возможно сложить стенку, устойчивость которой будет обеспечена собственным весом. И толщина такой стенки будет не менее 40-50 см. Камень не так уж боится воды, и устройство поперечного дренажа не обязательно, достаточно организовать водоотвод от опорной части стенки, проложив дренажную трубу в продольном направлении, с уклоном для стока воды.

Зазор между грунтом и каменной стенкой заполняют щебнем, гравием или песчано-гравийной смесью. Поперечный уклон стенки к склону при кладке выдерживать обязательно.

Никаких рекомендаций по габаритам, материалу и конструкциям подпорных стенок дать невозможно, поскольку все зависит от рельефа участка, типа и свойств грунтов, их способности к пучению и поведения грунтовой воды. Чтобы защитить благоустройство участка и все его строения от оползней или обрушения грунтов устройством подпорных стенок, нужны расчеты на основании конкретных данных. Но небольшую подпорную стенку в декоративных целях и для укрепления склона при небольшом перепаде высот вполне можно спроектировать и выполнить, даже не имея опыта.

Еще один способ укрепления грунтов – подпорная стенка из габиона. Этой конструкции не нужен дренаж, она не боится ни воды, ни подвижек грунтов при пучении.

Также достойны внимания долговечность габионов и экономическая эффективность, как по материалу, так и по технологии.

Имея участок со склоном, и планируя на нём строительство, необходимо удержать грунт в требуемом положении. Для решения этой проблемы существует подпорная стена. И прежде чем укрепить склон, возводя это сооружение своими руками, следует тщательно изучить его характерные черты.

Подпорная стена на участке с уклоном придумана для того, чтобы предупредить движение массива грунта тогда, когда угол наклона склона больше, чем максимально-возможный для устройства естественного откоса.

Итак, подпорные стенки делятся на 2 большие группы:

Массивные . Их особенность заключается в том, что удержание грунта от обрушения происходит за счет собственного веса стены, так как этот элемент является целостной единой конструкцией, явно не разделяясь на «фундамент-стена». Эта особенность выражается в разнообразии форм поперечных сечений подпорных стен, грани которых то в вертикальном, то в наклоненном положении, или же вовсе имеют одинаковое направление. Виды сечений приведены на фото:

Виды поперечного сечения массивных подпорных стен.

Однако данный тип подпорных стен требует больше трудовых и материальных ресурсов для их строительства. Поэтому, строить этот вид конструкции желательно там, где имеются дешевые материалы, или их количество в избытке.

К материалам, из которых возможно возведение массивных подпорных стен, относятся:

  • Бетон, бутобетон, железобетон;
  • Искусственный камень;
  • Камень из природных пород.

Тонкостенные . Характерной чертой этой конструкции является то, что «гашение» горизонтального давления происходит благодаря грунту, расположенного на уступах подошвы фундамента, который и выполняет удерживающую функцию совместно со стеной. Это дает возможность создать укрепления более устойчивые и менее затратные. Наиболее распространённым вариантом является тонкостенная подпорная стена уголкового типа:

  1. С усилением:
    • Контрфорсами. Представляют собой поперечные ребра с шагом 2-3 м на всей протяженности стены. Работает на сжатие. Применяют в высоких подпорных стенах, когда желательно уменьшить либо толщину стенки, либо её армирование;
    • Анкерными тягами. Работают на растяжение. Применяют, чтобы создать дополнительные усилия, которые облегчат работу подпорной стены;
  2. Консольная.

«Фото 2 (Подпорная стена уголкового типа)»

Её конструктивные элементы, в основном, состоят из нескольких частей: фундаментных и лицевых плит, контрфорса или гибкого стального анкера, при их наличии.

А вот материалы для стен уголкового типа не отличаются разнообразием – это железобетон в 3 различных исполнениях:

  • Сборный. Здесь фундаментная и лицевая плиты представляют собой готовые элементы, созданные в заводских условиях;
  • Сборно-монолитный. В данном исполнении лицевая плита – сборная, а фундаментная – монолитная. Также бывает, что ширины сборной фундаментной плиты не хватает и тогда к ней присоединяют дополнительную анкерную плиту, выполненную монолитно – это исполнение тоже относится к сборно-монолитному типу;
  • Монолитный. Обе плиты из монолитного железобетона.

Виды материалов

Возводя подпорную стенку, стоит использовать только определенные марки по прочности применяемых материальных ресурсов:


Назначение размеров

Разобравшись с конструктивной частью, встаёт вопрос как же сделать подпорную стену.

Если геологические изыскания на склоне не проводились, то проектирование подпорной стены возможно только при наличии следующих условий:

  1. Высота подпора грунта на склоне (Н) – не более 1,4 м;
  2. Глубина промерзания грунта – не глубже 1.5 м.
  3. Наличие устойчивых непучинистых грунтов в основании;
  4. Уровень грунтовых вод – не выше отметки -1500 мм;

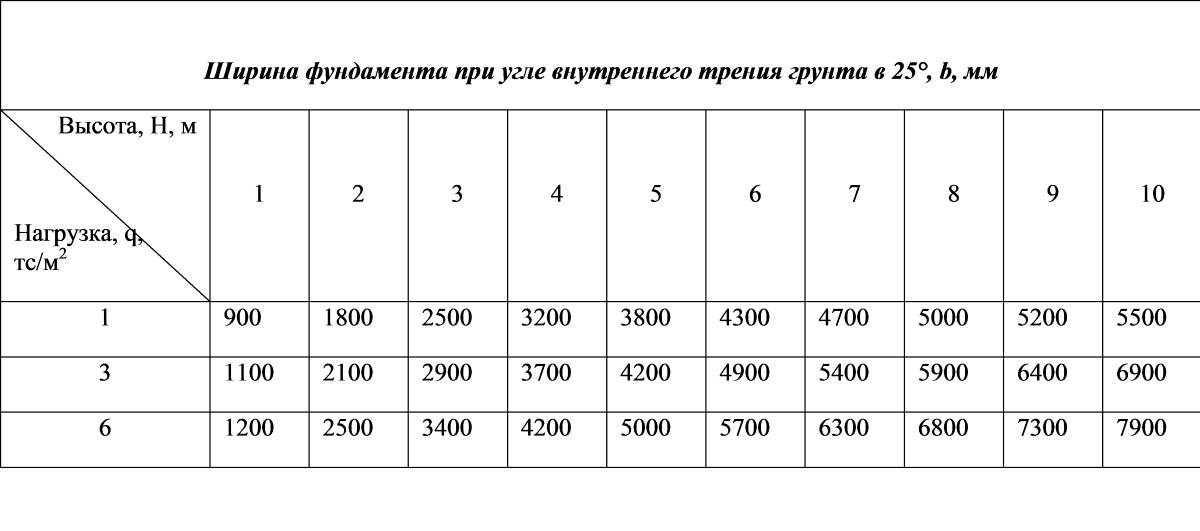

Если все пункты сходятся, можно приступать к назначению размеров тонкостенной стены уголкового типа :

Глубина заложения фундаментной плиты:

  • Для стен, высотой до 3.6 м – 600 мм;
  • Высотой до 6.3 м – 900 мм;
  • Выше – 1200 мм.

Ширина подошвы фундамента подбирается в соответствии с таблицами или в пределах (0,6-0,9)H:

Выступ фундаментной плиты за переднюю грань лицевой плиты:

  • Для высоты стены до 3,6 м – 300 мм;
  • До 6,3 м – 600 мм;
  • Выше – 900 мм;

Толщина фундаментной плиты 200 – 600 мм;

Толщина лицевой плиты – не менее 100 мм.

Для массивных стен :

  • Глубина заложения и ширина фундамента идентичны тонкостенной;
  • Толщина стены зависит от материала. Так, выбрав стену из камня, необходимая толщина будет составлять 600 мм, из бетона – 400 мм;

Тем не менее, для утверждения назначенных размеров подпорной стенки желательно всё же произвести проверочные расчеты, иначе стена может не выдержать давления грунта и опрокинуться. Для проверки устойчивости грунта под подошвой следует воспользоваться формулами, указанными в п.5.1.17 — 5.1.19 , а для расчетов по деформациям – разделом 5.6 .

Нюансы установки

Армирование

Стены армируются пространственными арматурными каркасами, собранными из плоских арматурных сеток, продольные стержни которых имеют диаметр 8-10 мм, а поперечные 12-14 мм. Стержни при пересечениях свариваются между собой контактной точечной сваркой во всех местах либо вяжутся проволокой. Схема армирования показана на фото.

Важно! Для достижения целостности всей подпорной стены, лицевые плиты соединяются между собой отдельными стержнями с шагом 500-600 мм, которые привариваются или привязываются к поперечной арматуре распределительных сеток, образующих пространственный каркас.

Подготовка основания и деформационные швы

Если в основании залегают пучинистые грунты и глубина промерзания грунта находится ниже уровня заложения фундамента с низовой стороны, тогда слабый грунт полностью вынимают и заменяют подушкой из щебня или песка. Тем не менее имеются различия в устройстве оснований и швов, зависящие от конструктивного решения и выбранного материала:

При сборном исполнении :

  • Сборную фундаментную плиту монтируют исключительно на щебеночное основание, утрамбованное в грунт. Минимальная толщина его принимается равной 100 мм, ширину же основания необходимо предусмотреть такой, чтобы оно выступало за грани фундаментной плиты, как минимум на 150 мм с каждой стороны;
  • Деформационные швы (конструктивный разрез в элементах сооружения, разделяющий конструкцию на отдельные отсеки) необходимо проделывать на всей протяженности стены через каждые 30 м. Если плиты в сборно-монолитном исполнении, тогда шаг швов – 25 м.

При монолитном исполнении :

  • Фундаментная плита обязательно устанавливается на выравнивающую бетонную подготовку, которая имеет толщину 100 мм и выступает за пределы фундамента, как минимум на 100 мм. Для бетонной подготовки берут бетон марки М50;
  • Деформационные швы делают каждые 25 м при использовании железобетона; в бетонных конструкциях, не имеющих конструктивного армирования, каждые 10 м; а при наличии конструктивного армирования, шаг составит 20 м;

Важно! Ширина деформационных швов должна составлять 30 мм. Их образуют путем внедрения в конструктивный разрез просмоленной доски. Кроме того, если грунт на всей протяженности стены неоднородный, тогда деформационные швы организовывают таким образом, чтобы подошва фундамента опиралась в пределах одного типа грунта, при этом уменьшают шаг температурно-осадочных швов.

Совет! В продольном направлении возводите стены горизонтальными или с уклоном, не превышающим значение 0.02. Если же уклон выше, тогда продольные стены выполняйте ступенчато. А в поперечном направлении, максимальный уклон может составлять 0,125 в сторону засыпки. Значения уклонов регламентированы п. 5.1.3 .

Устройство дренажа и обратная засыпка

Для выполнения этого нюанса в лицевых элементах подпорных стен необходимо сделать дренажные отверстия диаметром 50 мм с шагом 3-6 м. А за внутренней поверхностью стены должен быть организован водоотводный кювет. Дренажный коллектор выполняют из камня, щебня или гравия с уклоном, минимальное значение которого 0,04, в продольном направлении.

Важно! Тыльная поверхность лицевой плиты и вся фундаментная плита должны защищаться гидроизоляцией, которая выполняется обмазкой горячим битумом за 2 раза.

Последний этап устройства подпорной стены – это обратная засыпка. Но для неё нужно использовать водоносные грунты, такие как песчаные или крупнообломочные. Также допускается использование глинистых грунтов с низкими показателями по пластичности и по содержанию песчаных частиц, однако тогда придется предотвратить морозное пучение, уложив слой крупнозернистого непучинистого грунта с тыльной стороны лицевой плиты на толщину 1000 мм. Обратная засыпка производиться послойно, утрамбовывая каждый слой до достижения коэффициента уплотнения 0,95.

Таким образом, проектируя подпорную стену на склоне согласно утвержденным государственным документам, подпорная стена будет служить долгие годы, не опрокидываясь. А красивый ступенчатый участок – радовать глаз.

Сегодня многие люди стараются обзавестись дачным участком, ведь собственный уголок за городом – это прекрасная возможность провести выходные ближе к природе на свежем воздухе.

Но далеко не всегда территория участка имеет ровный рельеф. Часто под садовые участки разбивают площадки на склонах, что крайне затрудняет их использование, красивое обустройство и озеленение.

В такой ситуации идеальным решением проблемы станет применение подпорных стенок, которые не только укрепят склоны, предотвращая сдвиг почвы, но и станут изюминкой ландшафтного дизайна при оформлении дачного участка.

В настоящее время использование подпорных стенок стало незаменимым элементом для украшения загородного участка и разделения его на зоны.

Какие функции выполняют подпорные стенки

Подпорные стенки в ландшафтном дизайне используются с целью эффективно замаскировать изъяны рельефа дачного участка, разграничить его на различные функциональные участки или визуально выделить один из них.

Это своеобразная опора, преграда и оригинальное украшение в саду, которое уже на протяжении многих лет пользуется широкой популярностью.

Использование подпорных стенок даёт возможность реализовывать различные фантазии ландшафтных дизайнеров.

Кроме того, эта конструкция выполняет несколько важных функций на участках с уклоном, расположенных за городом:

  • укрепление поверхностного слоя почвы и предупреждение сдвига грунта на склонах;
  • подпорные стенки являются прекрасным решением вопроса о неровности рельефа, при этом они значительно изменяют внешний вид дачного участка;
  • дизайнерский элемент, применяемый для зонирования территории.

Чаще всего подпорные стенки используются на крутых склонах, которые после их применения имеют вид системы террас – прямых и широких уступов в виде ступенек, вертикальные стороны которых укрепляются различными материалами для предотвращения обрушения почвы.

Для того чтобы возвести подпорные стенки на даче своими руками не нужно много усилий и совсем не обязательно стоить их из дорогостоящих материалов.

Ведь можно использовать даже подручные средства, из которых делают стенки не только оформляющие территорию участка, но и предупреждающие оползни и самопроизвольную геопластику.

Подпорная стенка из декоративного камня

Сегодня в ландшафтном дизайне подпорные стенки занимают особое место. Они применяются в качестве защитного и декоративного элемента.

Кроме подчёркивания естественного перепада высот на участке с их помощью можно и преднамеренно сделать излом плоскости ровных участков, дабы внести декоративную изюминку в ландшафт территории.

Разновидности конструкции

Существуют различные виды подпорных стенок, которые разделяются в зависимости от целевого предназначения и материала, используемого для их строительства.

Исходя из функциональной нагрузки конструкции, различают стенки:

  • укрепительные – возводятся на поверхности крутых склонов, защищая их от смещения верхних слоёв грунта и оползней;
  • художественно-декоративные – используются на дачных участках, рельеф которых ровный или имеет незначительный уклон.

Зависимо от материалов, применяемых для строительства подпорных стенок, различают:

  • бетонные или железобетонные конструкции;
  • полубетонные;
  • каменные сооружения, с использованием природных видов материала;
  • кирпичные;
  • деревянные;
  • стенки из .

Подпорные стенки, возведенные своими руками в ландшафтном дизайне:

Бетонная конструкция

Главным преимуществом подпорной стенки из бетона является длительный срок её эксплуатации и прочность, позволяющая выдерживать достаточно большое давление почвы.

Подпорную конструкцию из бетона можно возводить двумя способами: заливая монолитную стенку или воспользоваться готовыми железобетонными блоками.

В первом случае обязательно потребуется отделка готовой стенки, а вот блоки можно оставлять в их первозданном виде, так как конструкция буде иметь достаточно привлекательный вид.

Что необходимо для возведения подпоры?

Для того чтобы постройка длительно прослужила, она должна иметь фундамент, тело и обязательно водоотвод для предупреждения разрушения основного материала влагой от осадков и грунтовыми водами.

Поэтому в первую очередь нужно выкопать траншею для закладки фундамента.

Ширина и глубина его залегания напрямую зависит от высоты и толщины конструкции, которая будет построена, а также от характеристик почвы.

Если высота подпорной стенки из бетона не более 30 см, то допускается отсутствие фундамента. Однако необходимо тщательно подготовить в основании песчано-гравийную подушку, предупреждающую изломы и растрескивания стенки в зимние периоды во время промерзания грунта.

Если же предполагаемая высота конструкции составляет около 100 см, то необходимо рыть котлован на глубину до 40 см.

Когда вырыта траншея (кстати, её не обязательно делать ровной, стенки могут быть с изгибами и поворотами) на её дно следует насыпать подушку.

Как правило, с этой целью используется гравий или щебень. После этого укладывают арматуру, скреплённую между собой проволокой, и монтируют опалубку из деревянных досок, толщина которых не менее 30 мм.

Это необходимое условие, так как они должны удерживать давление бетонной смеси и не выгибаться. Также опалубка укрепляется стояками, вбиваемыми в землю с расстоянием 1–1,5 м.

Теперь можно заливать бетонную смесь. Важно, чтобы она равномерно заполнила всё пространство опалубки. А после застывания бетона (должно пройти не менее 5 дней) можно демонтировать дощаную стенку и устранить возможные дефекты на лицевой стороне бетонной подпоры с помощью раствора.

Заключительным этапом работ будет облицовывание стенки, используя при этом один из вариантов на выбор, например, природный или искусственный камень, керамическая плитка.

Подпорная стена из камня

Самый красивый и наиболее дорогостоящий вариант возведения подпоры – укладка из природного камня. Здесь также обязательно наличие фундамента, сделанного согласно общим принципам строительства.

Очень важным условием возведения подпоры из камня является то, что её ширина должна быть не меньше 30 см, в противном случае готовая конструкция будет крайне неустойчива и может разрушиться под действием сезонного колебания почвенного давления.

Способ укладки камня

Рекомендуется для начала выложить стену сухим камнем. Это позволит подобрать наиболее подходящие комбинации по размеру, расцветке и конфигурации, делая кладку плотнее и прочнее. Только после этого можно укладывать подпорную стену из камня с использованием раствора.

Вначале на фундамент наносится раствор слоем в 2 см, после чего выбирается наиболее крупный связующий булыжник. По краям также кладут крупные камни, а пространство между ними плотно заполняется более мелкими.

Закончив с первым уровнем, можно приступать ко второму учитывая принципы кладки кирпича – над швом нижнего ряда должна быть середина камня второго слоя.

Кроме того, следует помнить, что связующие камни необходимо укладывать с расстоянием не менее метра.

Нельзя использовать щётки из металла и химические моющие средства, так как они могут изменить цвет и структуру природного камня.

Как делается подпорная стенка из камней своими руками смотрите на видео:

Аналогичным образом выкладываются стенки из кирпича.

Использование габионов

Сегодня большую популярность приобретают конструкции, изготовленные из габионов, которые представляют собой сетки из металла, плотно заполненные боем камней.

Монтировать такую стенку очень просто, ленточный фундамент можно делать только в том случае, когда её высота превышает 1 м.

Между собой габионы соединяют с помощью оцинкованной проволоки, после чего с внешней стороны устанавливают камни из гранита или плитняка, а внутреннюю невидимую часть заполняют щебнем или галькой.

Стенка из брёвен

Деревянная конструкция является, пожалуй, самой простой в изготовлении. Чтобы сделать стенку нужно заготовить брёвна толщиной не менее 18 см, соответствующие высоте подпоры, пропитать их водоотталкивающими составами.

Далее нужно выкопать траншею, уложить подушку из гравия и вертикально плотно выставить брёвна, соединяя их между собой с помощью проволоки либо гвоздей. С тыльной стороны между деревом и землёй укладывается водонепроницаемый материал (толь, рубероид).

После этого траншею либо плотно забивают камнями, либо заливают раствором бетона.

Декорирование подпорных стенок живыми растениями

Украшать конструкцию следует, учитывая общий стиль ландшафтного дизайна.

Высаживая растения вдоль подпорных стенок или в специальных карманах, которые оставлены во время их строительства, предпочтение стоит отдавать приземистой растительности.

Большие кусты или деревца будут выглядеть крайне грубо, а вот гвоздика, вербейник, вьюны или лианы прекрасно подчеркнуть всю прелесть подпоры. Некоторые владельцы дачных участков предпочитают, чтобы их каменные или бетонные подпоры имели старый вид. Этого можно легко добиться, облив стену кефиром, после чего она быстро зарастёт мхом.

Подпорные стенки, изготовленные из различных материалов, являются очень популярным дизайнерским элементом, выполняющим разнообразные функции на участке.

Их использование может придать рельефу неповторимости, внеся свою изюминку в оформление загородной территории.
