Межэтажная лестница для частного дома из металла. Металлическая лестница своими руками – дизайн и качество зависит только от вас. Изготовление заготовок и деталей

Металлическая лестница отлично впишется в современный интерьер

Лестницу на второй этаж необходимо планировать ещё на стадии проектирования дома. Когда её формой и размерами занимается профессиональный архитектор, он старательно подбирает ей место в доме. Примеряет её походку и фасон, вписывает её в интерьер. Конечно, с таким дизайнером знания по установке и монтажу вам не понадобятся. Но что делать, если вам нравится творить своими руками? Если сам процесс, равно как и непревзойдённый результат, доставляет вам удовольствие? В таком случае, вам просто придется изучить правила изготовления и , их типы и формы, в общем – стать архитектором. – это очень надежный способ связать этажи друг с другом. Железные конструкции обладают многими преимуществами при определённых недостатках.

Преимущества

Податливость металла позволяет воплотить нашу самую мудрёную фантазию. Конструкции из него обладают долговечностью и могут передать красоту изделия на многие поколения. Прочность элементов и жёсткость соединений позволяют использовать металл и в качестве каркаса и в качестве декоративного материала. Сварка и анкерные крепления придают надёжность и устойчивость лестничным маршам. Правильно обработанная поверхность прослужит долго при простейшем уходе.

Недостатки

Чтобы металлические марши не были громоздкими в интерьере, следует выбирать форму и тип соединений. Возможно, необходимо будет соорудить перегородку в качестве дополнительной подпорки для каркаса. Металлическую лестницу нужно устанавливать на прочное основание, так как металл имеет свой немалый вес, а тонкие прутики не выдержат нагрузок. Как правило, металл используется в качестве косоуров, тетив и перильных ограждений, а для ступенек применяется другой материал, например, дерево или камень. Поэтому необходимо тщательно продумывать места и варианты соединений разных материалов.

Работа с металлом требует специальных навыков, оборудования и свободного места. Косоуры и тетивы из металла достаточно тяжелые. Устанавливать их одному будет сложно. Своими руками собрать модульную лестницу можно при наличии навыков работы со сваркой. В крайнем случае, пригласить сварщика и объяснить с помощью чертежа какую лестницу ему надо сделать.

Бумага всё стерпит

От того, какой чертёж вы составите, насколько глубоко и подробно продумаете все элементы, размеры и варианты крепления, зависят скорость возведения, красота и надёжность вашей лестницы. Первое, что надо сделать, так это определить место для неё и выбрать тип:

Ваш первый выбор сдвинул вас из состояния покоя. Теперь следует идти дальше и выбирать вариант основы или опорной конструкции:

без видимых опорных элементов. Каркас из тетив или косоуров жёстко крепится к полу и перекрытию, соединяя собой второй этаж с первым.

Модульные типы лестниц

Если вы выбрали для изготовления своими руками металлическую лестницу с опиранием на одну центральную опору, то стоит рассмотреть возможность . Тогда вы сможете без шума, пыли и расходов на электроэнергию собрать своими руками все составные элементы в единую лестницу. Для этого можно и отложить процесс сборки на более поздний срок, доведя до конца внутреннюю отделку помещения, и спокойно подобрать готовую лестницу по стилю. Сборка модульной лестницы

Важно! Выход на второй этаж должен быть ограждён перилами.

Косоуры и тетивы

Если вы решились своими руками сделать ступеньки на второй этаж при помощи косоуров, то для проступей шириной до 800 мм достаточно одного центрального косоура. Он будет поддерживать ступени снизу с помощью выравнивающей платформы на рамке из уголка или профильной трубы. Можно, как вариант, изготовить косоур из профильной трубы, сварив её из сегментов под прямым углом. Тогда трубу стоит выбирать размером 120х60 мм. Платформу под деревянную или каменную ступень изготавливать из листа 5 мм. Просверлить четыре отверстия под болты крепления с декоративной шляпкой. Для большей устойчивости можно закрепить лист через уголки или поперечные косынки.

Совет! Не следует обращать внимания на громоздкие металлические лестницы. Для первого раза для изготовления своими руками выберите наименее трудоёмкую, но наиболее стильную, прочную и лёгкую конструкцию.Опорные элементы должны быть одновременно мощными и не массивными.

Условия комфорта и безопасности

Чтобы металлическая лестница получилась удобной и красивой, нужно осознать несколько чётких непременных правил.

Тщательное соблюдение элементарных правил обеспечит появление в вашем доме удобных и безопасных лестничных маршей. Вы, ваша семья и многочисленные друзья будут с удовольствием пользоваться ею.

• Если выход на второй этаж делается в деревянном перекрытии, то он должен быть между балками и не превышать 800 мм, чтобы не резать их.
• Если ширина ступенек на второй этаж будет больше 900 мм, то необходимо устанавливать два косоура или тетивы.
• Ступени из камня или твёрдых пород древесины можно устанавливать на косынки из уголка ребром наружу, где длинная часть ляжет под проступь, а короткая часть будет точно по высоте подступенка. Эти рамки привариваются к торцевой, узкой части подпирающего косоура. С внутренней стороны охватывающих тетив, можно приварить прямые сегменты уголка или профильной трубы. Тогда края следует округлить или заглушить пластиком, а проступи лягут между тетивами.
• Сварные работы и крепление косоуров и тетив к стене стоит осуществлять после прокладки электрических кабелей, установки перегородок и крепления гипсокартона к стене. Это необходимо, чтобы избежать неудобства в проделывании штробы за и под косоурами. Желательно, чтобы черновая отделка помещения не наползала на лестничный марш.
• Установку всех элементов проверять нужно по уровню и только потом варить или скреплять болтами основательно.

Создание лестницы на косоурах

Для того чтобы качественно спроектировать чертежи железной лестничной конструкции, нужно высчитать целый ряд показателей и учесть даже такие моменты, как тип применяемого стройматериала. От того, насколько правильно будет выполнено строительство, зависит прочность, надежность и долговечность конструкции. О том, как изготовить лестницу из металла, каковы особенности металлоконструкций речь пойдет ниже.

Первостепенно нужно рассмотреть такой вопрос, как особенности лестничных конструкций из металла в целом. Для этого следует обращать внимание на принципы соединения главных элементов. Особенности того или иного дизайн-проекта должны отображать чертежи конструкции из метала, следует рассмотреть, как сделать их самостоятельно дома.

Прежде всего, нужно провести расчет следующих показателей:

• Высота и ширина ступеньки;
• Уклон конструкции;
• Размещение ступенек относительно друг друга.

Расчет делают точно так же как и для любой другой лестничной конструкции. Если чертежи делаются своими руками, следует обратить внимание на то, что необходимо верно распределить нагрузку и места, где будут расположены дополнительные соединения, чтобы вхождение на 2 этаж было безопасным. Нельзя не сказать и о достоинствах лестниц из металла.

Преимущества конструкций из металлопрофиля следующие:

• Надежность;
• Изобилие дизайнерских решений;
• Возможность сочетания с другими стройматериалами;
• Долгий срок службы;
• Быстрый и несложный монтаж входных конструкций.

При желании в доме можно сделать и 2металическии конструкции. Самое главное подготовить все необходимое и выполнять работу как предписывает пошаговая инструкция.

Изготовление металлических лестниц: что подготовить

Для того чтобы выполнить изготовление действительно надежной лестничной конструкции, важно применять только подходящие стройматериалы.

В независимости от типа разработанного самостоятельно проекта, часть элементов металлокаркаса будет соединена между собой швами, потребуется профессиональная сварка.

Это условие обязательно и для покупных модульных конструкций. В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы.

А вот успешным будет применение:

• Профиля уголка;
• Трубы;
• Швеллеры.

Когда составляется схема и производятся расчеты для железных лестниц, надо обращать внимание на распределение нагрузки. Для этого необходимо провести расчет массы всех ступенек, их количества и площади. Для того чтобы определить расчетную нагрузку результат следует помножить на коэффициент, который характеризует надежность, а именно на 1,1.

Для того чтобы чертежи-схемы указывали на нагрузку при переноске предметов на 2 этаж, необходимо еще раз перемножить результат на коэффициент – 1,4.

Результат, какую нагрузку по максимуму могут оказывать передвигающиеся по ступенькам люди без ущерба для лестницы. Места, на которые оказывается большее давление, необходимо усилить болтами, даже если нет уверенности в надежности сварки. Для обустройства ступенек и перил, возможно, комбинировать металл, с древесиной. Для уличных конструкций дачи хорошо создать ступени из листов перфорированной стали или прутьев арматуры.

Сварные лестницы из металла: варианты конфигураций

При создании проекта лестниц из металла необходимо учитывать нюансы каждого типа металлоконструкции.

Зачастую выбор производится из таких вариантов:

1. Прямой марш. Ступеньки имеют одинаковый размер, устраиваются последовательно по прямой линии. Опора на косоур.
2. Забежные лестничные конструкции. Марш поворотный, на нем установлены забежные ступеньки или площадки.
3. Винтовая конструкция. Основа металлокаркаса – ось, к которой прикрепляются забежные ступеньки под правильным углом с комфортным шагом для человека.
4. Складная на чердак. Это самая компактная лестница, которая состоит из соединенных между собой выдвигаемых секций. Модель похожа на приставную и обычно служит для входа на редко используемые, верхние помещениям, такие как чердак или мансарда.
5. Лестница для металлочерепицы.

В каждом случае прорабатывается отдельный чертеж, проводится подробное составление сметы для лестниц из металла. Расчет цифр основан на вычислении подходящих параметров для индивидуального размещения ступенек и опор.

Если для маршевой конструкции высчитывать данные надо по формуле, для складной достаточно определить периодичность устройства перекладин, чтобы передвижение было удобным. Винтовые и забежные лестницы построить, если человек не специалист будет трудно, так как чертежи отчасти основаны на графическом подходе.

Лестница своими руками из металла: чертежи

Чтобы разработать дизайн-проект лестницы из железа на 2 этаж, нужно прорисовать чертежи в 2-х проекциях: горизонтальной и вертикальной. Если в планах рассчитать параметры, используя графику, надо сопоставить 2-е картинки в масштабе так, чтобы размеры, возможно, было перенести на ось координат. Этот подход дает возможность без проблем приблизительно определить расположение и габариты входных ступенек.

1. Число ступенек – производство расчета ориентировочное и уточняется в дальнейшем. Следует длину пролета поделить на высоту ступеньки, которая запланирована.
2. Шаг лестничной конструкции – это расстояние, на которое наступает нога при вхождении или спуске по ступенькам. Традиционно берут размер 60–65 см.
3. Ширина проступи – составная часть шага лестницы, глубина ступеньки. Должна давать возможность ноге закрепиться на поверхности.
4. Высота подступенка – это высота ступеньки, то есть интервал между 2-мя последовательными ярусами. Тоже включена в расстояние, предусмотренное под шаг.
5. Длина ступеньки – это ширина самой лестничной конструкции, должна давать возможность без препятствий пройти человеку с грузом.

Когда чертежи прорисованы, можно начинать строительство.

Как изготовить лестницу из металла: монтаж

После того как будет выполнен расчет лестничной конструкции и будут созданы основные самодельные стальные элементы, надо начинать первый этап монтажа. Для начала необходимо укрепить металлокаркас. Он включает в себя металлические косоуры и опорные столбы. Именно для этих элементов и выполняется расчет максимальной нагрузки.

Для устройства ступенек могут применяться кобылки из труб, уголков или швеллера.

Также возможно выполнять крепеж прямо к тетиве. Тогда необходимо выполнить расчет интервалов расположения крепежей и разработать схемы-чертежи для ступенчатых косоуров.

Выполнить самостоятельно дизайн-проект лестницы на 2 этаж или сварить каркас наружных моделей не так уж и сложно, если придерживаться:

• Индивидуальных потребностей;
• Правил ГОСТ;
• Правил СНиП.

Примерные данные разработаны почти для всех типов изделий. Эскиз, образец и проект можно заказать в специализированной компании в Череповце или другом городе, такие услуги сегодня актуальны. Главное не забыть про договор.

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

На прутьях не будет задерживаться снег, а наледь можно будет легко снять. Устраивать листы не рекомендуется, такая лестница будет скользкая, опасная.

Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Лестница получится:

• Прочной;
• Надежной;
• Долговечной.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.

Железная лестница своими руками: пошаговая инструкция (видео)

С размерами надо определиться еще на стадии составления чертежей. Приложив немного усилий и времени можно в результате получить красивую, надежную лестницу, которая прослужит многие годы.

Вы можете обратиться за помощью к профессионалам, однако учтите, что они могут не придать значение мелким дефектам при строительстве, которые в последствие могут привести к серьезным поломкам и последующему ремонту. Лестница на второй этаж сделанная самостоятельно, даст вам несколько преимуществ:

• результат будет соответствовать ожиданиям;
• поможет сэкономить финансовые средства и нервы;
• лестница, изготовленная самостоятельно, станет предметам вашей гордости.

Если вы ограничены в денежных средствах на приобретение материалов, можно купить более дешевые аналоги: вместо дерева использовать ДСП, который можно покрыть лаком или краской .

В погоне за экономией можно упустить из виду качество. Хотя дешевая деревянная лестница тоже может прослужить довольно долго, но очень скоро начнет скрипеть. Чтобы не столкнуться с этой неприятностью, лестницу нужно собирать с использованием силиконового герметика, что без предварительной покраски деталей невозможно сделать.

В данной статье мы поговорим о том, как сделать лестницу на второй этаж своими руками из дерева и из металла, а также покажем фото и видео инструкции.

Для изготовления межэтажной лестницы может использоваться бетон с облицовкой из плитки или мрамора, металл (необходимо наличие сварочного аппарата), а также дерево. Последний вариант самый практичный и удобный. Деревянная конструкция отличается небольшой массой, простотой монтажа и красивым внешним видом.

При наличии помещения с высотой потолков 2,8 м стоит отдать предпочтение прямым конструкциям, либо с поворотом на 25% лестницы. Лестничный марш изготавливается с длиной в 80 см. такой вариант позволяет применять пространство под лестницей для хранения вещей. Нельзя не отметить и минус: на верхнем и нижнем этаже значительно сократиться свободное пространство.

Для экономии драгоценных квадратных метров идеально подойдет винтовой вариант лестницы, но он также не лишен недостатков:

• слишком крутой подъем;
• маленькая ширина лестниц.

Для монтажа винтовой лестницы потребуется 3 м² свободного пространства и много труда.

Возможен еще один вариант устройства лестницы, при котором она располагается вдоль поверхности стены. В этом случае стоит предусмотреть два марша и поворот. Таким образом, вы сделаете ее максимально компактной и комфортной для передвижения.

1. Расчет габаритов лестницы. Измерьте расстояние между полами первого второго этажей вместе с перекрытием. Таким образом, вы определите высоту конструкции. Ступенька должна иметь высоту 18–20 см. Далее поделив высоту лестницы на высоту ступенек, вы получите общее число ступеней.
2. Проекция размеров на поверхность пола. Чтобы спроектировать конструкцию необходимо определить ширину ступенек (примерно 30 см), после чего их количество надо умножить на их ширину. В итоге вы получите проекционный размер.
3. Изготовление элементов лестницы. Чтобы сделать косоур вам потребуется брус размером 14×16, ступени – доски 4 см, подступенники – доски 2,5 см. Вы самостоятельно определите длину ступени, помните при этом, что чем она больше, тем лучше.
4. Предварительная примерка. Если в ходе предварительной примерки деталей все подошло, обработайте каждый элемент шлифовальной машиной и соберите конструкцию. Чтобы зафиксировать детали лестницы между собой все места соприкосновения их друг с другом промажьте клеем (ПВА или столярный) и дополнительно закрепите шурупами.
5. Морилка и лаковое покрытие. Сначала нанесите на поверхности морилку, а дождавшись ее высыхания, покройте несколькими слоями лака.

В качестве дизайнерского решения можно рассмотреть врезные ступеньки, которые вставляются в вырезанные в косоуре пазы:

1. Сделайте разметки на косоуре в местах установки ступенек. Используя ножовку и стамеску, вырежьте пазы.
2. В центре паза сделай несколько отверстий размером 9 мм.
3. Вкрутите в сделанные отверстия турбомуфты.
4. Установите ступеньку в паз и закрутите болтами.

При покупке струганной древесины необходимо учесть следующие требования:

• на поверхности не должно быть темных пятен;
• недопустимо наличие трещин, сколов, шероховатостей и иных дефектов.

Сучки (диаметр до 1 см) могут присутствовать лишь при условии того, что из материала будут изготовлены ступени или подступенники. Также обратите внимание на влажность, большая масса доски говорит о том, что от приобретения стоит отказаться.

При изготовлении конструкции без наличия опыта, вы можете столкнуться с определенными трудностями, но ваше желание и стремление поможет достичь желаемого результата.

Теперь предлагаем вам ознакомиться с технологией изготовления лестницы из дерева . В первую очередь необходимо сделать чертежи с отдельными деталями конструкции. Для этого возьмите хорошо просушенную древесину и перенесите на нее соответствующие размеры. При этом следует учесть несколько факторов:

• От правильности выпиливания косоуров, полностью будет зависеть прочность и надежность лестницы. Поэтому к их изготовлению необходимо подойти ответственно. Более того, для косоура необходимо подобрать цельную доску, которая не имеет крупных сучков в большом количестве. Толщина доски может быть 45–50 мм.
• Доска для подступеней может иметь толщину больше на 15–20 мм, чем для них отведено на косоуре, а также учитывается толщина подступенника. Сами проступи должны иметь идеально ровную поверхность с аккуратно закругленными краями. Толщина доски может быть в пределах 30–35 мм.
• Если вы хотите сделать закрытую лестницу с подступенниками, то их изготовление также должно быть предельно аккуратным. Ее толщина не должна быть большой, достаточно 15–20 мм. В этом случае основная нагрузка будет идти на косоуры. Сами же подступенники играют роль поддерживания.
• Что касается балясины и поручней , то их рекомендуется приобрести уже готовыми со стационарными креплениями.

Если у вас дома есть маленькие дети, то на каждую ступеньку, в целях безопасности, установите по 2 балясины. Во всех других случаях можно установить по одной.

Когда все заготовки конструкции готовы, можно приступать к самому ответственному этапу работ – монтажу лестницы. Вся последующая работа выглядит так:

• На выбранном месте монтируются косоуры. Для этого на полу закрепляете опорный брус, именно на него и будет крепиться косоур. Вверху крепление осуществляется в вырезанный паз в балке. В некоторых случаях для крепления применяется металлическая опора. В таком случае для крепежа используется анкерный болт. В процессе установки косоура обязательно проверяйте все по уровню или отвесу.
• Прежде чем класть полотно проступей, следует прикрутить подступенники.

• После этого на косоуры и сверху подступенников саморезами фиксируются проступи по направлению снизу-вверх.
• После этого осуществляется установка балясин.

Так, сверху лестницы и внизу монтируете опорные стоки. Они будут служить границей поручней, а также поддерживать перила.

Помимо этого, опорные стойки служат в качестве декоративности. Поэтому нередко их изготавливают с применением резки по дереву.

Балясины, в свою очередь, могут иметь разную форму, размеры и методы крепления. Некоторые, например, просто прикручиваются саморезами, другие монтируются в заранее высверленные отверстия. Но в любом случае место крепления необходимо закрыть декоративной заглушкой. Дальнейшая работа выглядит следующим образом:

• Сверху установленных балясин крепите перила на крайние опорные стойки. Дополнительно можно установить 1 или 2 дополнительные опорные стойки посередине.
• При использовании двух, трех или более опорных стоек, вместо балясин между стойками можно установить несколько досок параллельно наклону лестницы.
• На следующем этапе можно начинать производить шлифовку при помощи наждака или шлифмашинки. После этого наносится лакокрасочное покрытие.

Первый слой выступает в роли антисептика от гниения и появления плесени/грибка. Конструкция должна просохнуть, после чего можно приступать к основной покраске.

Лестница покрывается лаком на водной основе, горячим воском или краской. Также можно покрыть древесину морилкой, что слегка затемнит конструкцию. Все зависит от вашего желания.

Схемы




















































Видео

Предлагаем вашему вниманию видеофильм, главной героиней которого является деревянная лестница.

Когда в жилом планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

Недостатки

1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

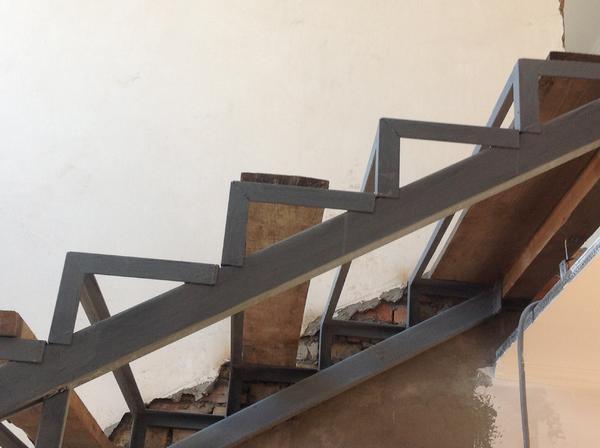

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

• Рулетку с максимальной длиной;
• Измеритель уровня поверхностей;
• Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

• Остро заточенный карандаш или черный маркер с тонким стержнем;
• Лист бумаги или ватман;
• Линейка;
• Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Какими бывают металлические лестницы

Бывает разным, но каждый из них достоин и часто выбираем . Конструкции металлических лестниц бывают:

Лестницы на второй этаж, изготовленные из металла, получаются прочными, долговечными, но одновременно легкими, ажурными и хорошо вписываются в интерьер дома. Они могут иметь любые цветовые решения, размеры площадки, ступенек, существует большое разнообразие форм, конструкций, что в сочетании с различными материалами помогает реализовывать всевозможные дизайнерские задачи.

На металл приходятся основные нагрузки, но его высокие эксплуатационные характеристики позволяют успешно выдерживать внешние воздействия, с ним легко работать, поэтому лестница может быть полностью изготовлена своими руками. Занимая меньшую площадь, она разделяет пространство между помещениями на первом этаже и на верхнем уровне.

Выбор оптимального варианта

Независимо от сложности изготовления и типа выбранного изделия, работа начинается с определения места расположения будущей конструкции, после чего составляют чертежи и производят расчет расходных строительных материалов, подготавливают инструмент. На этом этапе также не помешает ознакомиться с нормами СНиП, которым должны соответствовать лестничные марши.

Основными являются следующие требования:

• Рекомендуемая ширина для лестницы в доме составляет 900 см.
• Высота ступенек 16–21 см.
• Глубина 27 см, что соответствует размеру ноги среднестатистического мужчины.
• Удобный уклон марша 30–40°. При меньших значениях конструкция займет много места, при больших по ней придется уже не идти, а взбираться.
• Перила должны выдерживать боковые усилия в 100 кг.
• Расстояние между ними 15 см. При наличии в семье маленьких детей его рекомендуется уменьшить до 12 см.

Наибольшее распространение получили следующие типы лестниц. Самый популярный вариант – на двух косоурах, несущих балках, на которые устанавливают ступеньки.

На одном косоуре. Вся нагрузка приходится на центральную металлическую балку, выполненную из мощного двутаврового профиля, швеллера, на которые крепят остальные элементы. Ступени располагаются посередине. Такие лестницы прочные и занимают мало места, при этом выглядят воздушными.

На тетивах, специальных опорах, расположенных сбоку от ступеней.

На больцах, анкерных болтах, которыми ступени крепятся на стену.

Винтовая лестничная конструкция. Это наиболее интересный, но одновременно сложный в исполнении вариант. В качестве несущего элемента выступает центральная опора в виде столба.

При отсутствии опыта изготовления железных конструкций для первого раза следует выбрать и сделать простую одномаршевую лестницу. Если пролет насчитывает больше десяти ступеней, имеет смысл предусмотреть промежуточную площадку или поворот.

Приступая к работе, потребуется подготовить следующий инструмент:

• сварочный аппарат с маской и рукавицами;
• болгарку с дисками по металлу для зачистки поверхностей;
• дрель с набором сверл;
• устойчивый железный стол;
• тиски, струбцины;
• рулетку, угольник, карандаш.

А также такие материалы, как:

• металлический профиль, уголки;
• дерево для отделки ступеней;
• уайт-спирит, грунтовку, краску.

Прямые металлические лестницы

Самый простой в изготовлении – прямой лестничный марш (на косоурах). Косоур – наклонная балка, служащая основой для крепления остальных элементов. На начальном этапе, чтобы исключить возможные ошибки, следует подготовить чертежи и освоить сварочный аппарат инверторного типа, который более удобен в обращении.

Металлический каркас собирается следующим образом:

• Швеллер, составляющий основу будущего марша, устанавливают на ребро.
• Из арматуры, уголка нарезают кобылки, опоры под ступеньки, к ним приваривают кронштейны.
• Используя заранее нанесенную разметку, с помощью сварки их крепят к швеллеру, но перед этим приложив два профиля друг к другу, проверяют соответствие отметок. Они должны совпадать.
• Устанавливают стойки ограждения – перила. Если необходимо, то для увеличения их жесткости монтируют дополнительные опоры.
• Из уголка нарезают перемычки, с помощью которых два швеллера соединяют между собой.
• После сборки всех элементов лестничный марш устанавливают на место.
• В завершении стыки зачищают и покрывают грунтовкой.

На этом сварная железная конструкция готова и можно изготавливать ступени. Для этих целей подойдет рифленый или обычный листовой прокат, но если лестница располагается внутри дома, то лучше обратить внимание на такие отделочные материалы, как дерево, искусственный, натуральный камень.

Подготовив деревянные планки (размеры заготовок подбирают произвольно, исходя из имеющегося расстояния между балками), их фиксируют при помощи саморезов или используют болтовые соединения. В последнем случае для облегчения процесса на дереве и швеллере наносят необходимую разметку и подготавливают соответствующие отверстия.

Особенности монтажных работ

Наибольшее распространение получили марши с одним центральным косоуром и с двумя боковыми. Обычно в качестве основного опорного элемента выступает швеллер или профильная труба. К установке конструкции предлагают следующие требования.

Балки должны быть надежно и устойчиво закреплены. Это касается точности подгонки их края к полу, перекрытию верхнего этажа. Чтобы снизить вероятность образования перекосов, в местах прилегания устанавливают специальные пяты из металла и, зафиксировав их анкерными болтами, после приваривают балки .

Каркас под ступеньки в виде прямоугольной площадки изготавливают из уголка. Учитывая особенности материала дальнейшей отделки, угол сваривают полками вниз и вовнутрь. Этот вариант приемлем для приступок из дерева, металлического рифленого листа, но под бетонирование, керамическую плитку, керамогранит его собирают профилем вверх и внутрь. Количество заготовок должно соответствовать числу ступеней.

Несколько сложнее процесс создания кобылок – опор, выгнутых в виде буквы «Г», поскольку все детали необходимо приварить к балкам абсолютно симметрично, потом каждую из них дополнительно укрепить косынками и соединить поперечной перекладиной. Это приводит к увеличению количества сварных швов и повышает сложность ведения работ.

Длину подбирают произвольно, стараясь, чтобы уклон центрального косоура находился в пределах 30–45°.

Лучший результат получают, если изготовление лестницы задумано еще в процессе проектирования частного дома. Тогда на стадии установки марша проблем не возникает.

Винтовая конструкция для небольших помещений

Когда частный дом имеет ограниченную площадь, или металлический лестничный марш не вписывается в интерьер комнаты, многие владельцы обращают внимание на винтовые конструкции. Поскольку они занимают меньше места и их можно собирать, используя косоуры, тетивы, больца. Последний вариант крепления на больца особенно популярен, если все работы приходится выполнять своими руками, поскольку сварка не нужна. Тогда достаточно закрепить центральный столб и уже к нему – ступеньки.

Чтобы лестница получилась удобной, кроме основных размеров (ширины, высоты, глубины ступеней), необходимо учитывать диаметр. Для его определения длину ступеньки умножают на два и прибавляют d опорного столба.

Количество же можно определить, исходя из требований СНиП, согласно которым высота проступка не должна выходить за пределы в 15 – 20 см. А ширина в самом узком месте составляет минимум 10 см, в широком – 27 см, но лучший показатель – в пределах 30 см.

Приступая к изготовлению винтовой лестницы, работы выполняют в следующем порядке:

• Монтаж центрального столба. Эту операцию следует проводить еще на стадии строительства, поскольку нижний конец можно спокойно забетонировать на рекомендуемую глубину в 40 см, а верхний зафиксировать на потолок дюбелями. В готовом помещении по краям столба приваривают основание в виде опорных плит и только потом их пристреливают крепежами.
• Установка ступеней. Их лучше сделать из стали и впоследствии облагородить деревом, камнем, покрасить.
• Монтаж дополнительной поддерживающей опоры в виде отдельного столба или крепления на стене. Главное, чтобы одна из несущих ступеней опиралась на него.
• Придание дополнительной жесткости. Для этого все ступеньки обвязывают между собой при помощи перемычек.
• Установка ограждения – перил. Их наличие является непременным условием, если высота лестницы составляет или превышает два этажа, а ширина ступенек – менее 90 см. Перила крепят к приваренным дополнительно опорным стойкам.
• Декорирование. Отделку осуществляют камнем, деревом, художественной ковкой, или просто покрасив в нужный цвет.

При возведении межэтажной конструкции необходимо учитывать любые нюансы, что в дальнейшем позволит не совершить ошибок и облегчит ее обслуживание.

• Ступени у стены устанавливают с небольшим зазором, чтобы между ними проходил лист обоев.
• Перила приваривают сбоку, что позволит сохранить ширину пролета.
• Сварочные стыки для удаления с их поверхности мелких зазубрин и заусениц обязательно шлифуют и только потом изделие грунтуют, окрашивают.
• Монтаж ступеней из дерева осуществляют после полного высыхания краски.
• Качественные сварочные работы – залог длительной, успешной эксплуатации, поэтому, если нет опыта или возможности надежно сварить между собой все элементы, лучше сразу обратиться к профессиональным рабочим.
• Лестница должна быть безопасной и удобной.

Независимо от выбранной конструкции и использования отделочных материалов, для изготовления металлической лестницы расходников требуется намного меньше, чем в остальных случаях. Готовое изделие получается легким и хорошо дополняет собой интерьер любого частного дома.
