Лестница поворотная на 90 градусов своими руками. Лестницы из дерева поворотом. Открытые лестницы на металлокаркасе серия ЛТ

Качественная и добротная лестница – это не просто необходимый функциональный элемент инженерной планировки в двухуровневых и более жилищах, но еще и великолепное украшение интерьера всего дома.

Для того, чтобы обзавестись такой конструкцией, вы можете либо приобрести ее в уже готовом виде, либо сделать своими руками. Если вы предпочли второй путь, тогда лучше смастерите систему на второй этаж из дерева с поворотом на 90 градусов. Именно такой тип лестницы считается наиболее комфортным для передвижения и занимающим относительно немного места в доме. О том, как самому сделать такую деревянную систему и пойдет речь в данной статье.

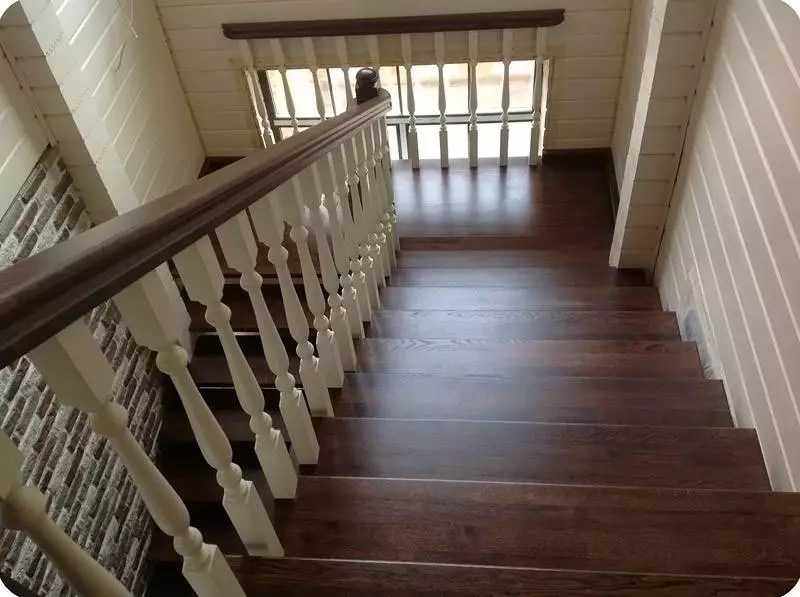

Лестница с поворотом на 90 градусов – почему именно эта система

Выбирая наиболее оптимальный вариант лестничной системы, лучше всего остановиться на маршевой лестнице с поворотом на 90 градусов. Основными ее преимуществами являются:

• экономия пространства помещения – в отличии от прямой системы, для поворотной требуется меньше квадратных метров площади комнаты;
• простота монтажа – конечно, по сравнению с прямой конструкцией, поворотная на 90 градусов имеет более сложный процесс расчета и монтажа, но в то же время она более легкая в производстве в отличии от винтовых и поворотных на 180 º систем;
• комфорт передвижения – если при монтаже лестницы были учтены все стандартные требования безопасности, то данная система считается довольно удобной и комфортной в использовании.

Для производства конструкции предлагается немало хороших и качественных материалов, но все-же лучшим из них для частного загородного дома является натуральная древесина. Именно она создает неповторимый уют и чувство комфорта во всем жилище.

Точный расчет – первый шаг к успеху

Основным моментом в самом начале изготовления лестницы из дерева с поворотом на 90 градусов на второй этаж является точный расчет конструкции. И, если следовать четкому плану по проектированию изделия, то можно сделать качественную и удобную лестницу в доме и своими руками.

Именно точный расчет упрощает монтаж системы, а также гарантирует ее комфорт и длительный срок ее эксплуатации.

Ключевые детали конструкции

Основными деталями, которые необходимо рассчитать, являются:

• несущие балки - косоуры или тетива;
• ступеньки - в поворотных системах это прямые ступеньки и поворотные (забежные), при помощи которых формируется поворот конструкции;
• ограждение - включает в себя балясины и поручни.

Инструменты для расчета

Расчет поворотных лестниц осуществляется с использованием:

• геометрических формул;
• графических методов;
• онлайн-калькулятора.

При расчете лестницы из дерева с поворотом на 90 градусов следует применять такие рекомендованные параметры:

• высота ступеней – не более 20 см;
• ширина проступи – около 40 см;
• угол наклона сборки - от 25 до 35 градусов;
• поворотные ступеньки – ширина с наиболее узкой стороны – не менее 100 мм, нависание поворотной ступеньки над предшествующей - не более 50 мм;
• высота ограждения – не менее 90 см.

Сколько материала понадобится

Для возведения лестницы на второй этаж своими руками из дерева с поворотом на 90 градусов нам понадобится:

• несущий брус 100 х 100 мм;
• доска обрезного типа шириной 40-50 мм;
• готовые поручни и балясины;
• столярный клей для заделки всех стыковочных зазоров.

Чтобы конструкция вышла качественной и надежной, выбирайте высушенную и качественно обработанную древесину.

Подготовьте инструмент

Для монтажа поворотной системы вам понадобится такой инвентарь:

• ножовка по дереву;
• молоток;
• электродрель;
• сверла;
• напильник;
• электрический шуруповерт;
• электролобзик;
• уровень.

Монтаж конструкции

Возведение своими руками поворотной конструкции должно происходить строго по такому плану:

• Изготовление и установка косоуров.
• Изготовление ступеней.
• Производство тетивы для нижнего пролета лестницы.
• Монтаж ступеней.
• Установка ограждения.
• Шлифовка и покрытие лестницы лаком.

Производство и установка косоуров

Косоур принято делать из деревянной балки, длина которой соответствует одному лестничному пролету, а толщина около 5 см.

Перед тем, как начать распиливать косоурную колоду, необходимо изготовить шаблон. В качестве шаблона можно использовать треугольный отрезок фанерного листа. По данному образчику наносят разметку на колоду и выпиливают пилообразную деталь.

Затем производят закрепление косоуров на месте расположения лестницы. Специалисты советуют начинать монтаж с крепления косура с верха, чтобы можно было исправить незначительные изъяны внизу. Внизу у пола деталь фиксируется анкерными болтами или же бетонируется в пол.

Изготовление ступеней

Ступеньки и подступеньки для конструкции также выпиливаются по шаблону. Все ступеньки, кроме поворотных, должны быть одинаковы. Забежные изделия вырезаются по заготовленному образчику, изготовленному по чертежу.

Все детали покрывают защитным средством и наносят лаковое покрытие.

Производство и закрепление тетивы

Верхняя часть внешней тетивной опоры скрывает торец поворотной ступеньки, а ее низ крепят к полу.

Монтаж ступеней

Установка ступеней происходит при помощи фиксации на шурупы и столярный клей. При монтаже поворотных проступей необходимо следить за надежностью соединения. Крепление подступенек начинают с низа конструкции и далее идут вверх.

Установка ограждения

Крепление балясин к ступеням делается при помощи деревянных стержней. Перед тем, как его вставить, в отверстие капают специальный клей.

В местах поворотов лестничных маршей вначале и в конце марша нужно установить массивные балясины (тумбы), которые будут выступать также фиксатором поручней. Далее к установленным балясинам крепятся поручни.

Отделочные работы

На этом заключительном этапе уже готовая конструкция из дерева на второй этаж с поворотом на 90 градусов шлифуется и покрывается лаком.

Видео: установка лестницы своими руками

Изготовление и монтаж лестничной конструкции с поворотом на 90 градусов – довольно кропотливое и трудоемкое занятие. Оно требует от мастера не только наличия плотницких навыков и знаний, но еще и вложения значительных физических затрат и уймы свободного времени.

Но в случае, если у вас нет особого опыта работы с деревом и столярными инструментами, вы можете в любое время посетить наш интернет-магазин «Лестницы Мастер» и выбрать любую понравившуюся лестницу из огромного каталога красивых и качественных изделий. Что касается наших цен, то они вас приятно удивят своей демократичностью и доступностью.

Для создания лестниц применяются самые разные материалы. Но всегда в моде деревянные варианты, которые считается образцом стиля и русских традиций. Использование древесины формирует ощущение комфорта и домашнего тепла. При создании важнейшими моментами считается продуманный монтаж, нормативы и расчеты. Лестница на второй этаж своими руками из дерева с поворотом на 90 устанавливается с соблюдением всех правил по проектированию. Подобное изделие займет немного места.

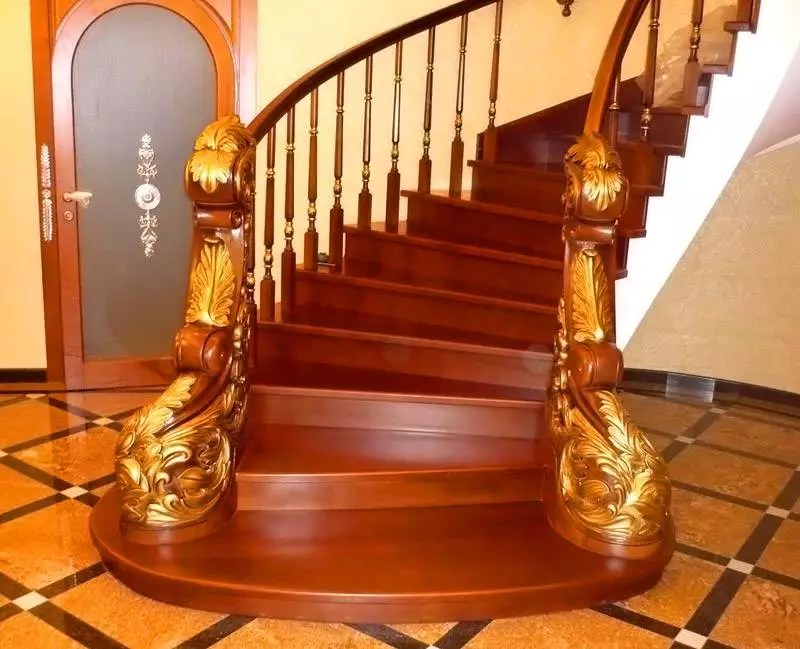

Роскошная лестничная конструкция выполняет практичную функцию и декоративную

Читайте в статье

Разновидности лестниц на второй этаж: фото вариантов

Чтобы подобрать вариант лестницы, нужно определиться с разновидностью устройства и материалом. Выбор системы зависит от размещения в комнатах, особенностей планировки и индивидуальных потребностей. В качестве материала применяется керамика, дерево, металл и оргстекло.

Выделяются следующие разновидности лестниц:

• маршевые конструкции выполняются на тетивах или косоурах;

• винтовые варианты выполняются на опорах в виде несущей стойки;

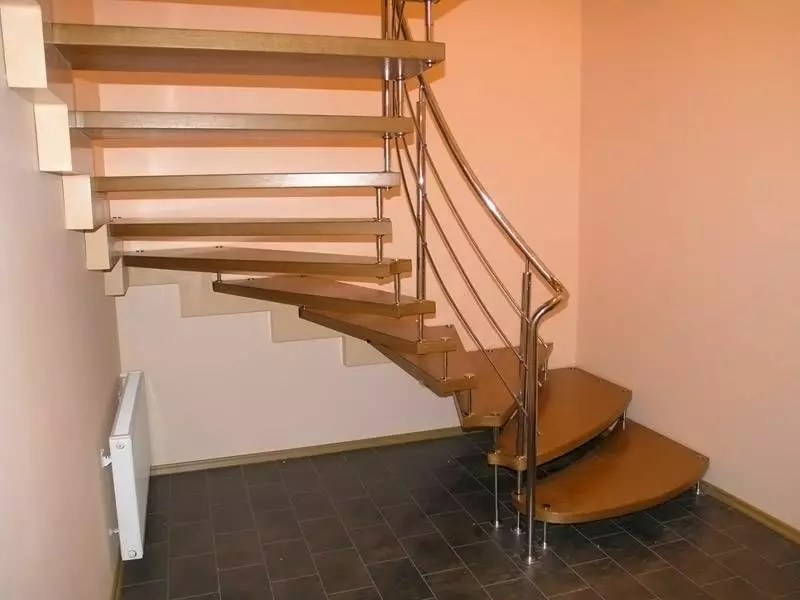

• модели на больцах представляют собой бескосоурые конструкции. Ступени монтируются к стене и соединяются при помощи больцов;

• комбинированные включают несколько разновидностей конструкций.

Для косоура устанавливаются опоры, которые располагаются у стены. Работу необходимо контролировать при помощи уровня.

Важно! Для прочного крепежа косоура в брусе выпиливается небольшое углубление.

Нюансы изготовления лестницы из дерева на второй этаж: сборка и монтаж ступеней

Современные жилища часто строятся в два, а то и в три этажа, поэтому возникает необходимость оборудования лестниц, которые добавляют индивидуальность в интерьер любого дома. Часто деревянные лестницы стараются изготовить своими руками, но для этого нужно обладать некоторыми специальными знаниями. В этой статье – все о лестницах на второй этаж из дерева, чертежи конструкций с поворотом 180 и 90 градусов, видео и фото в помощь мастеру.

Деревянная лестница – преимущества конструкции

Внутренняя деревянная лестница в последнее время пользуется широкой популярностью при строительстве жилых и дачных домов, а учитывая, что загородное строительство стремительно набирает темпы, спрос на лестницы из дерева возрастает.

Деревянная конструкция, соединяющая два этажа, обладает множеством положительных качеств:

Есть у деревянных лестниц и минусы: дерево легко воспламеняется и очень быстро сгорает, при эксплуатации в режиме повышенной влажности дерево легко разрушается от биологических поражений (синева, грибок, плесень).

Совет! При изготовлении лестничных маршей и ступеней из дерева, следует предварительно предусматривать пропитку деревянных деталей специальными составами.

Лестницу из дерева своими руками сделать нетрудно, нужно обладать некоторыми мастеровыми навыками, необходимо также правильно выполнять расчет конструктивных элементов. Подробнее об этом.

Виды внутридомовых деревянных лестниц

Для подъема на второй и последующие этажи в жилых строениях принято обустраивать двухмаршевые лестницы (угол поворота 90 или 180 градусов).

Для домов большой площади часто устраивают лестницы с промежуточной площадкой между маршами, которая позволяет получить дополнительную площадь для обустройства зон отдыха, кроме этого площадка может служить для объединения нескольких лестниц, обслуживающих дом.

Часто встречаются деревянная междуэтажная лестница с промежуточной площадкой, а также лестница с забежными ступенями. Последний вариант лестницы располагается обычно в углах строения, что значительно экономит площадь дома. Забежная лестница из дерева сочетает изящностью винтовой конструкции и практичностью классической маршевой.

Важно! Любая конструкция лестниц из дерева требует предварительных тщательных расчетов.

Лестница из дерева: подготовка к возведению

Для изготовления лестницы необходимо использовать древесину твердых пород дерева, отлично подойдут: бук, клен, дуб, лиственница. Для бюджетных вариантов годится сосновая древесина высокого качества.

Совет! Используя сосну для устройства междуэтажной лестницы, стоит тщательно выбирать древесину без сучков. Древесина сосны при деформации ослабляется ввиду возможного выпадения сучков.

Ширина лестницы принимается индивидуально для каждого объекта, при этом учитываются два аспекта: свободное передвижение и имеющееся свободное пространство.

Материалы и инструменты для изготовления деревянной лестницы

Для изготовления лестницы своими руками потребуются:

• Брус деревянный для несущих конструкций лестницы – минимальный размер 100х100 мм.
• Доска обрезная – используется пиломатериал толщиной от 40 до 50 мм.
• Поручни, перила, балясины – обычно приобретаются готовые столярные изделия.
• Клей столярный.

Из инструментов при монтаже лестничных конструкций не обойтись без ножовки по дереву; набора сверл; стамески; напильника; топора; молотка; угольника; линейки стальной; уровня строительного. В качестве крепежа при устройстве лестницы на второй этаж используются: гвозди, саморезы, шурупы. Для работы необходим следующий электроинструмент: шуруповерт, перфоратор, дрель, электролобзик.

Поворотная лестница на 90 (180) градусов

Поворотная лестница на 90 (180) градусов включает следующие конструктивные элементы:

1. Косоуры (тетивные балки) – несущие конструкции лестницы, которые поддерживают лестницу в пространстве с максимальными нагрузками от веса конструктивных элементов, вещей и людей.
2. Ступени - различают прямые и забежные ступени в поворотных лестницах.
3. Ограждающие элементы лестничных конструкций - деревянные балясины, перила, поручни. Обычно ограждающие конструкции возводят из готовых элементов, которые производит промышленность.

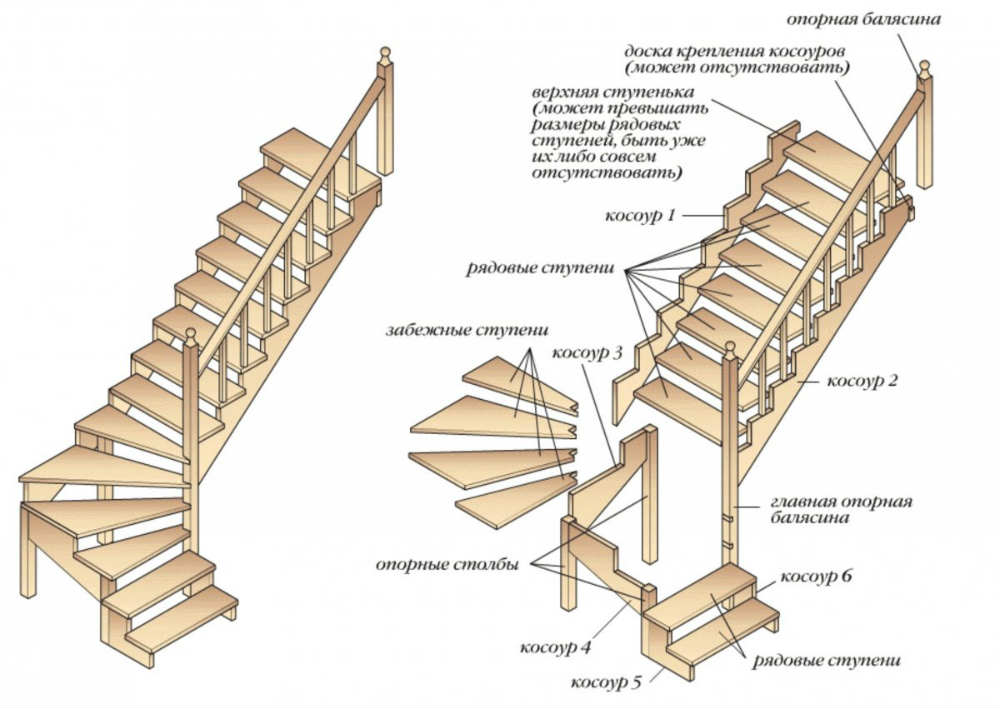

Схема: детали лестницы

Расчет поворотных лестниц выполняется несколькими способами:

• Расчет по геометрическим формулам.
• Расчет графическим способом – при этом способе расчета необходимо выделить центральную линию марша. В криволинейной конструкции центральная линия располагается параллельно краю (внутреннему) лестничной конструкции на расстоянии, соответствующем середине ширины ступени.
• Онлайн-калькулятор – сервис позволяет легко и быстро выполнить необходимые расчеты конструкции деревянной лестницы по предварительно выполненным замерам. Основные данные, которые требуется определить предварительно: длина и ширина проема, высота ступеней, толщина тетивной балки, выступ ступеней.

При выполнении расчетов параметров лестницы собственными силами, стоит определиться с видом конструкционного решения: лестница с межмаршевой площадкой или забежными ступенями. Но для всех конструкций имеются определенные правила и рекомендованные допуски:

1. Ширина поворотной ступени с узкой стороны не должна иметь размер менее 10 см (узкая сторона).
2. Разбег ширины узкой и широкой ступени - максимальное значение не должно превышать 10 мм.
3. Ширина пролета (марша) для индивидуальных жилых домов - от 90 см.
4. Ширина поворотной ступени по центру - не менее 20 см.
5. Высота лестничных ступеней – рекомендовано соблюдать высоту 10 см.
6. Уклон лестницы – максимально 45º, при меньших значениях лестница будет более пологой. Наиболее удобной считается лестница с углом наклона в диапазоне от 25 до 35 градусов.

Схема: косоур

При проектировании деревянной лестницы большое значение имеют предполагаемые размеры высоты и ширины ступеней, эти параметры определяются исход из длины среднего шага человека, который равен 60 см.

Расчет производят по формуле: 2b + c = 60 (см), где b, с - значение высоты и ширины ступеней проектируемого лестничного марша. Результат, полученный при расчете по указанной формуле, соответствует ширине проступи, при которой нога устойчиво опирается на всю ширину ступени, обеспечивая безопасное восхождение и спуск по лестнице. Это значение стоит соблюдать, при увеличении ширины шаг будет сбиваться, при уменьшении – опора для ноги будет недостаточной, что может привести к травмам.

При затруднении с выполнением самостоятельного расчета лестницы, лучше всего обратиться в специализированную организацию или воспользоваться предлагаемым онлайн-расчетом.

Практические моменты устройства лестниц из дерева внутри строений более полно отражены в схемах, на фото и видео, приложенных к этой статье.

Деревянная лестница с забежными ступенями: видео

Деревянная лестница в доме: фото

Лестница в доме играет важную функциональную роль – перемещение между этажами должно быть удобным и безопасным. Существует множество вариантов конфигураций данной конструкции. Широкое применение получил маршевый вид, а самым популярным ее подвидом является поворотная лестница из дерева. В этой статье мы расскажем о том, как правильно спроектировать и установить данный тип маршевой конструкции.

Типы лестниц по конструкции

Типовые конструкции лестниц – это несколько разновидностей, которые отличаются несущими элементами:

• на косоурах (одном или двух);
• на тетивах;
• на больцах (их еще называют консольными или висячими);
• винтовые;
• собираемые из готовых модулей, которые нередко называют хребтовыми.

Виды поворотных маршевых лестниц

Маршевые лестницы делятся на две основные группы:

Для осуществления поворота используется промежуточная площадку или забежные ступени.

Делаем поворотную лестницу своими руками

Чтобы собрать конструкцию поворотной маршевой лестницы своими руками из дерева, надо в первую очередь произвести расчет размеров всех элементов. А уже отталкиваясь от него рассчитать номенклатуру и количество пиломатериалов. В основу расчета закладывают пространство, в котором лестница будет располагаться.

• ширина маршевого пролета – 90-120 см;
• высота ступеней – 15-20 см;
• глубина ступеней – 25-30 см;
• крутизна подъема лестницы – 20-45°;
• ширина поворотных ступеней по центру марша – не менее 20 см;
• нависание ступеней друг над другом – не более 5 см.

При этом очень важно учитывать, что существует такой параметр, как высота прохода. Это размер от лестничного марша до низа потолка – он должен быть не меньше 190-200 см. В противном случае подниматься по лесенке придется в полусогнутом виде, что недопустимо.

Если в доме запланирована деревянная лестница с площадкой, то размеры последней выбирают в зависимости от ширины двух лестничных маршей.

Расчет поворотной лестницы

Изготовление и монтаж несущей косоурной балки

Рассмотрим деревянные маршевые лестницы, сооруженные по косоурам. Косоуры подбираются по несущей способности, которая определяется сечением применяемых брусов. Оптимальное сечение бруса – 50х300 мм. И лучше, если это будет древесина из прочных пород – бука, дуба, лиственницы. Впрочем, сосна тоже подойдет.

При этом несущую балку надо обязательно подготовить, сделать ее в виде гребенки. Для этого используют два способа:

Чаще используют первый вариант, так как он проще в производстве работ. Запилы делают обычной пилой или электролобзиком. Плоскости срезов в дальнейшем надо обработать наждачкой для создания гладкой поверхности. Ступени вырезаются из доски толщиной 4-5 см, их размеры и количество определяются в процессе расчета.

Изготовление ступеней и подступенков

Главное – выдержать габариты ступенчатых элементов, которые были рассчитаны на . Но есть здесь один момент, на котором можно сэкономить. Подступенок никакой нагрузки не несет. Он является декоративным элементом. Поэтому для него нет смысла покупать толстые доски.

К примеру, если для ступенек требуется доска толщиной 40-50 мм, то для подступени подойдет пиломатериал толщиной 20-30 мм.

Сборка конструкции

Рассмотрим пошаговую инструкцию по сборке двухмаршевой деревянной лестницы с площадкой своими руками.

1. В первую очередь собирается площадка. Ее обычно устанавливают на четыре опорных столба из бруса сечением 100х100 мм. Они выставляются вертикально по углам площадки и скрепляются между собой обвязкой из досок толщиной 30-40 мм и шириной 50-100 мм. Есть конструкции, когда обвязку крепят не к стойкам, а к стенам. Обычно так поступают, если лестница небольших размеров. В качестве крепежного изделия используют металлические дюбели или анкера. На полученный каркас укладываются доски толщиной 40-50 мм, вырезанные под размер ширины или длины площадки – это будет пол.
2. Устанавливается нижний маршевый пролет. Сначала монтируют косоуры, затем на них крепятся ступени. Установка проводится снизу вверх.
3. Точно так же проводится монтаж и верхнего марша. Главная задача установки косоуров – точно выставить их по одному размеру между собой.
4. Установка балясин и перил, если таковые предусмотрены проектом межэтажной лестницы.

Кстати, монтаж деревянных лестниц на второй этаж П-образного типа (с разворотом на 180°) практически ничем не отличается от установки Г-образного (с поворотом на 90°) варианта. Разница лишь в форме конструкции. А все строительные операции и расчеты проводятся одинаково.

Монтаж лестниц с забежными ступенями отличается по чисто конструктивным позициям. Прежде всего, отсутствует промежуточная площадка, значит забежные элементы должны к чему-то крепиться. То же самое касается верхних концов косоуров нижнего пролета и нижних концов опоры верхнего марша. Вариантов несколько, но чаще используют опорные стойки, которые устанавливают под косоурные края. К ним же стараются прикрепить и забежные ступеньки.

Существует и другой вариант, когда верхний косоур продлевают до нижнего. Происходит своеобразное соединение двух несущих балок, к которым на повороте и крепятся ступени и подступенки.

Установка балясин и перил

Есть опорные балясины, ни них в основном и держатся перила, есть промежуточные, которые выполняют функции оградительных элементов.

В строительных магазинах можно найти готовые деревянные перила и балясины, которые легко подгоняются под требуемые размеры в плане их высоты. К ним предлагаются стандартные крепежи из пластика или металла. Нет необходимости что-то вырезать и подгонять. Устанавливаете крепежный элемент по месту монтажа, крепите его к несущим элементам лестничной конструкции и вставляете в них перила и балясины.
