Как правильно расположить проводку в квартире. Проводка в квартире: правила планирования электросети, монтаж системы и особенности укладки кабеля (85 фото). Правила монтажа электропроводки

Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

Монтаж электропроводки своими руками

Замена проводки

Если электропроводка в квартире своими руками выполнена из алюминиевого провода , срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
2. Штробление стен ; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

Проект электропроводки

От качественного проекта зависит комфорт и безопасность пользования электроприборами.

Разработка схемы

Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

Схема электроснабжения дома

На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

• выключатели;
• розетки;
• светильники;
• распределительные коробки;
• квартирный щиток;
• выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др.;
• расположение проводки, проложенной через помещения.

На рисунке ниже приведен типовой проект электропроводки.

Схема электрификации двухкомнатной квартиры

Схема электропроводки определяет весь ремонт по следующим причинам:

• любой грамотный ремонт можно и нужно делать с изменением проводки;
• последующая работа не позволит что-либо менять в электрической части;
• качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

На каждый из этих приборов подключается УЗО.

Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

Выбор провода

Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

Таблица выбора сечения медного проводника по потребляемой мощности или току

Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

Выбор освещенности

Освещенность измеряют в люксах (лм/м 2). На рисунке ниже приведены нормы освещенности помещений.

Нормы освещенности жилых помещений

Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

Прокладка проводки

План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

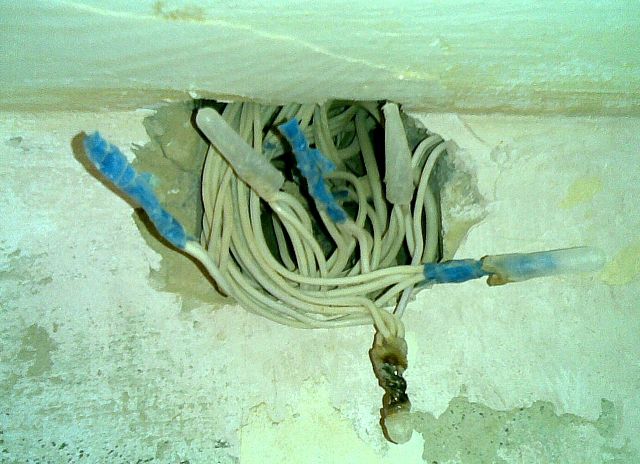

Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

Монтаж подрозетников, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Монтаж подрозетников и розеток

Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

Монтаж. Видео

Про монтаж электропроводки в квартире доступно расскажет это видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

Электричество – неотъемлемый энергетический ресурс современных строительных объектов, предназначенных, в частности, под жильё. Трудно представить современный дом без электрики.

Традиционно домашняя сеть устраивается по умолчанию специалистами-электриками в процессе стройки объекта. Однако в некоторых ситуациях заниматься электрофикацией приходится самостоятельно. Возможно ли выполнить работы без соответствующего опыта?

Мы расскажем вам, как делается проводка в квартире своими руками от щитка, каких схем и вариантов обустройства лучше придерживаться, обозначим правила и требования электромонтажа. Кроме того, опишем этапы выполнения работы – начиная от выбора и протягивания провода, и заканчивая установкой розеток, выключателей и счетчика.

Предположим, есть построенный частный дом или новая квартира с грубой отделкой, где требуется инженерное оснащение – электропроводка и вся входящая в комплект атрибутика.

Развести электрическую сеть внутри частного дома (квартиры), конечно, желательно доверить профессиональным исполнителям.

Однако профессиональный сервис сопоставим с неизбежными серьёзными затратами. К тому же есть регионы, где профессионалы-электрики – реальный дефицит.

Устройство электрической сети квартирного назначения с помощью профессионалов-электриков стоит недешево. Однако такой подход снимает массу проблем по электромонтажу

Здесь выход из положения однозначный – самостоятельная электрификация собственной квартиры/дома. Но как провести электрическую проводку в квартире своими руками, не имея за плечами наработанного опыта?

Пожалуй, только при помощи нужной информации – понятной, соответствующей действующим нормам и правилам.

Рассмотрение схем и монтажных вариантов

Серьёзное строительство всегда начинается с плана. Электрификация собственной квартиры (дома) также изначально предполагает создание схемного решения.

Квартиры городского типа, как правило, строятся типовым образом. То есть, по сути, к типовому проекту уже должна прилагаться типовая схема электроснабжения.

Как протягивать провод в канале?

Каждый участок канала под электропроводку по умолчанию содержит тяговую нить – металлическую проволоку диаметром 0,5-1 мм. Концы этой нити выведены наружу по входным и выходным отверстиям канала.

Достаточно связать электрическую проводку с тяговой нитью на входе и затем подтяжкой с обратного конца канала аккуратно протянуть проводники по каналу.

Если тяговой нити в канале нет, по сути, несложно пропустить её самостоятельно, учитывая малый диаметр и достаточную упругость стальной проволоки.

Пример закрепления кабеля металлической струной-протяжкой для последующего протягивания внутри кабельного канала. Это распространенный способ устройства разводки квартирной электропроводки – протяжки внутри кабель-каналов

Таким способом электрическая проводка «загружается» на каждый отдельный участок квартирной схемы, включая каналы подвода к традиционным электроточкам:

• счётчику потребления электроэнергии;
• электрическим розеткам;
• выключателям приборов света;
• квартирным звонкам и т.д.

Следует отметить, что действующие правила требуют разводки вместе с терминальными проводами кабеля заземляющей шины. Подключение терминалов рекомендуется делать в определённом порядке.

Порядок выполнения работ с электропроводкой

Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.

Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.

Работы по подключению квартирных электроточек традиционно стартуют от розеток самой удаленной комнаты. Современные требования монтажа таких электроустановочных изделий требуют трехпроводной конфигурации

Этап #1 – подключение квартирных розеток

Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.

Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:

• фаза – коричневый;
• ноль – синий;
• земля – желто-зеленый.

К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.

Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.

Тестирование подключенных терминальных точек посредством измерительного прибора-тестера. Проверка простая – через функцию измерения сопротивления на «короткое замыкание» цепи

Для выполнения теста:

1. На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
2. Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
3. Убедиться, что тестер указывает «короткое замыкание».

Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.

Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.

При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.

Этап #2 – монтаж выключателей квартирного освещения

Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при .

Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.

Пример устройства коммутационного блока, состоящего из двух выключателей однотипного (одинарного) исполнения. Обычно такое расположение приборов характерно для санузла квартиры

Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.

Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.

В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.

Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.

Этап #3 – работы на месте установки счетчика

Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.

Здесь требуется монтаж не только самого счётчика, но также , рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.

К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.

Выводы и полезное видео по теме

Для более полной информации относительно устройства электрической проводки на площади квартиры рекомендуется просмотреть ролик-описание процессов.

Ознакомление с видео позволит обогатить имеющийся опыт, что лишь положительно отразится на качестве исполнения работ.

Электрическая проводка, выполненная собственноручно в условиях городской квартиры, – вполне допустимый вариант. Однако есть свои «но» в решении вопроса таким способом.

Во-первых, не стоит браться за это дело, если нет ни малейшего опыта электромонтажа. Во-вторых, замышляя самостоятельное исполнение работ, изначально думать нужно о собственной безопасности и только во вторую очередь о собственной выгоде.

Поделитесь с читателями вашим опытом самостоятельного заведения проводки в квартиру, подключения розеток и выключателей. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Все работы по монтажу новой и замене старой электропроводки в независимости от того, где они будут производиться, в квартире или частном доме, на даче или в гараже нуждаются в грамотном и продуманном подходе. Начинать этот сложный процесс необходимо с составления проекта электроснабжения, на основе обстоятельного продумывания плана обустройства всей электрики жилья. Проект можно составить по старинке на бумаге при помощи цветных маркеров либо сделать на компьютере, при помощи простейшей графической программы. В этой статье мы пошагово рассмотрим, как выполняется составление схемы электропроводки в квартире и частном доме.

Определяемся с расположением мебели и техники

Перед составлением схемы немаловажным будет учесть планировку помещений, планируемую расстановку мебели и размещение стационарных электроприборов. Места установки электрофурнитуры в комнате должны быть выбраны так, чтобы они не оказались заставленными диванами или шкафами и обеспечивали комфортный доступ к включению-выключению освещения и потребителей электроэнергии. Лучше будет, если обсуждение этого сложного вопроса вынести на семейный совет.

Первым делом необходимо сделать план помещений с указанием оконных и дверных проемов. Для того чтобы в дальнейшем было легче произвести подсчет необходимого количества кабеля и провода, составление плана лучше произвести в масштабе с соблюдением размеров. Процесс проектирования схемы электропроводки будет рассматриваться на примере однокомнатной квартиры. Название помещений на плане лучше пронумеровать и отдельно указать расшифровку.

Где: 1 – прихожая, 2 – ванная комната, 3 – кухня, 4 – зал.

Оптимальные места установки розеток

После этого на схему необходимо нанести места, где планируется разместить предметы мебели и стационарные электроприборы. Если бытовую аппаратуру выделить красным цветом, это значительно упростит работу по дальнейшему составлению схемы проводки. Все предметы электротехники рекомендуется пронумеровать и зафиксировать в расшифровке: 1 – стиральная машина, 2 — посудомоечная машина, 3 — электрическая плита, 4 – акустический центр, 5 – телевизор, 6 – музыкальный центр, 7 – персональный компьютер.

Составление плана расположения мебели и техники позволит определиться с точками оптимальной установки розеток. Схема размещения розеток в квартире:

Подробнее о том, на что обратить внимание и как разместить розетки на кухне и в ванной читайте в статьях:

Чтобы спроектировать схему электропроводки, мы рекомендуем использовать специальные программы. Лучшие мы предоставили в отдельной статье!

Схема освещения

В классическом варианте потолочные светильники должны располагаться в центре помещения, место нахождения которого находятся в точке пересечения линий, проходящих через середину длины и ширины помещения. В прихожей, выполненной в виде буквы Г, устанавливается 2 светильника.

При нанесении на схему расположения выключателей необходимо учитывать, что дверь может открываться внутрь или наружу, быть правого или левого исполнения. Открытая дверь не должна мешать свободного доступа к нему. Выключатели, как правило, располагаются внутри комнат. Исключения составляют помещения с повышенным содержанием влаги, к которым относятся прачечные, бани, ванные комнаты. Это делается с целью обеспечения электробезопасности и сохранности коммутационной аппаратуры.

На представленном плане электропроводки показано, что выключатель освещения ванной комнаты находится за ее пределами.

Трассы прокладки кабелей и проводов

После определения места установки светильников, выключателей и розеток, необходимо составить схему маршрутов электропроводки, эта фаза проектирования является главной частью работы. Схема и монтаж проводки значительно упрощается в том случае, если в своем доме или квартире обустроены подвесные потолки. В этом случае провода укладываются в гофротрубах и крепятся к черновому потолку.

С целью экономии провода маршруты проводки выбираются по кратчайшему расстоянию. В штробы под штукатурку укладывается провод, соединяющий распределительные коробки с выключателями и розетками. При стандартном варианте обустройства потолков электропроводка укладывается в предварительно пробитые штробы по стенам помещения. Для подключения осветительных приборов провод пропускается по каналам потолочных перекрытий. Пример прокладки кабельной линии, в соответствии с существующими нормами, предоставлен на схеме:

Составление плана маршрута электропроводки надо начинать с самой дальней точки электрической сети. В данном случае это будет двойная розетка в зале, ее необходимо соединить с распределительной коробкой, которую целесообразно установить у входа в помещение. Затем на схему наносится маршрут прохождения провода, подключающего вторую розетку.

Сеть освещения будет состоять из проводов, первый из которых проходит от коробки до выключателя, второй, подключенный к потолочному светильнику, уложен в канале плиты перекрытия. Распределительная коробка в зале получает электропитание по двум проводам от распределительного щита, установленного в прихожей. Также необходимо предусмотреть , если это возможно. В этом случае проводка будет трехжильной.

По такому принципу надо составить схему прокладки проводки в остальных комнатах. Для полноты картины можно предположить, что на кухне смонтирован подвесной потолок. В этом случае электропроводка будет проложена в гофротрубах, закрепленной дюбель гвоздями к бетонной плите перекрытия, маршруты ее прокладки будут выбраны с учетом кратчайшего расстояния. Спуски к электрофурнитуре будут выполнены под штукатуркой.

Не следует забывать, что электроснабжение помещений производится как минимум двумя группами проводов, один из которых обеспечивает питание силовой сети, другой предназначен для сети освещения. Более подробно о том, мы рассказывали в отдельной статье.

Можно существенно сэкономить, если розетки соединять меду собой «шлейфом», минуя распредкоробки. Опытные электромонтеры не рекомендуют практиковать данный способ подключения, вследствие возникновения большой токовой нагрузки на розетках. К тому же при применении такого способа подключения выход из строя одной розетки может вызвать обесточивание всей силовой сети.

В заключении, на основании готовой и правильно составленной схемы, производится расчет необходимого метража проводки и сечения проводов, необходимого количества розеток, выключателей и распределительных коробок. Сечение проводников подбирается из расчета предполагаемой токовой нагрузки потребителей. О том, мы рассказывали в отдельной статье.

Условные обозначения

Составление схемы щита

Проектирование электрики в 3D

План электрической проводки в частном доме

Теперь вы знаете, как должно осуществляться составление схемы электропроводки в квартире и частном доме. Как вы видите, чтобы самостоятельно составить план разводки кабеля и установки электрофурнитуры, нужно изучить все нюансы, которых достаточно много!

На сегодняшний день проведение евроремонта в своей квартире не является редкостью. Но какой бы интерьер ни был выбран, без достойного освещения он не будет производить нужного впечатления. Если учитывать, что наличие электроприборов в квартирах существенно увеличилось, старая проводка не справляется с нагрузкой. Для достижения стабильности и безопасности необходима правильная схема освещения квартиры. Не сосем обязательно приглашать специалистов. Если есть стремление, замену старой электропроводки можно выполнить и самостоятельно.

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Как правильно сделать

Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

• Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.

• План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.

• Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м 2 освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Рассмотрим пример, какое количество ламп нужно для освещения гостиной площадью 15 м 2 . На таблице ниже представлены лампы разного типа.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м 2 . В соответствии с нормами понадобится не больше 8 светильников.

Схема освещения в однокомнатной квартире

Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:

• двух люстр;
• 3-4 потолочных светильников;
• настольной лампы;
• двух бра и торшера.

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

• Точечные светильники встраиваются в подвесной или натяжной потолок.

• Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

Разводка электропроводки своими руками: от схемы до монтажа

Осуществление прокладки электричества в доме довольно ответственное дело. Без опыта и определённых умений не обойтись. Главное знать правильные аспекты разводки, читать и создавать схем, иметь навыки электромонтажа. Но всё это можно при желании осилить и сделать прокладку самостоятельно. Для этого представим рекомендации по всем аспектам.

Основные правила

Все правила, которые необходимо соблюдать при разводке проводки, как и при других видах строительных работ, освещены в СНиПах и ГОСТах. Касаемо электропроводки необходимо обратиться к разделу «Правила устройства электроустановок (ПУЭ)». Приступая к работе по разводке, обязательно изучается данный раздел.

Предоставим основной перечень правил монтажа проводки в квартире:

• Размещать основные составляющие, такие как счётчик, розетки, выключатели, автоматы и прочее, необходимо в легкодоступных местах.

• Параметры размещения выключателя варьируются от 0,6 до 1,5 м от уровня пола. Расположение должно быть в легко доступном месте у двери при входе в комнату. Провода прокладывать необходимо, начиная сверху.

• Параметры установки розеток составляют 0,5-0,8 м от уровня пола. Обусловлено это предотвращением замыкания при затоплении квартиры. Нельзя размещать розетки вблизи газовой и электрической плиты, а также рядом с заземлёнными предметами. Расстояние от них должно быть не менее 0,5 м.

• По стандарту количество розеток планируется в соответствии 1 штука на 6 м 2 . На кухне допускается большее их количество, так как они необходимы для подключения электроприборов. В санузле розетки не устанавливаются, а для ванной лучше обеспечивать отдельный трансформатор.

• Прокладывать провода необходимо только по горизонтальной и вертикальной линии, которые обязательно отмечаются на плане.

• При прокладке необходимо учитывать места расположения труб, перекрытий и прочих препятствий. В случае горизонтального проведения проводов расстояние должно составлять около 10 см, а вертикальное – 15 см.

• Обязательно следят за тем, чтобы провода не соприкасались с металлическими предметами.

• При прокладке нескольких проводов, следует обеспечить между ними расстояние не менее 3 мм. Также желательно изолировать проводку в специальной гофре.

• Для разводки проводов следует использовать специальные короба. Соединения тщательно изолируют. Специалисты категорически запрещают соединение алюминиевых и медных проводов.

Проект и схема разводки электропроводки

Как и любая работа, прокладка электропроводки начинается с проектирования и составления схем. Для их создания привлекаются специалисты, которых в Москве довольно много. Ведь от них зависит безопасность в квартире, да и во всём доме. Эта услуга стоит определённых денег, но безопасность и спокойствие превыше всего.

Если же принято решение сделать работу самостоятельно, и есть первоначальные знания в области электричества, то следует придерживаться всех выше описанных правил. Следить за тем, чтобы все нагрузки света были рассчитаны правильно.

Для составления проекта и схем необходимо начинать с освоения условных обозначений. Расшифровка их приведена ниже на фото.

Начинают проект с создания плана квартиры, на котором отмечаются все точки освещения, расположение выключателей и розеток. Далее, учитывая все правила, прорисовываются линии прокладки проводников. Для того чтобы схема проводки была практичной, заранее продумывается место расположения приборов.

Статья по теме: Освещение квартиры: организация, варианты размещения и новые идеи | +90 фото

На следующем этапе составления схемы продумывается подводка к точке подключения. Этот момент требует более подробного рассмотрения. Обусловлено это разными типами подключения: параллельного, последовательного или смешанного. Последний способ является самым экономичным в плане использования материалов и эффективности работы.

Для облегчения процесса точки подключения разбиваются на группы:

• планировка освещения на кухню, коридор и жилые комнаты;
• обеспечение освещённости санузла и ванной комнаты;
• устройство розеток в жилой зоне;
• электроснабжение для кухни;
• устройство розеток для электроплиты.

Это один из примеров группировки для схемы электропроводки. Суть заключается в том, что чем тщательнее продуманы группы, тем экономней будут затраты на материалы, и проще чертёж схемы. Имеют значение и габариты квартиры. В однокомнатной проектирование осуществляется одним способом, а в помещении с большой площадью – с добавлением элементов.

Следующий важный момент – расчёт нагрузки. Её обязательно указывают в проекте. Вычисления производятся по формуле I=P/U. В ней используются величины P – сумма мощностей всех приборов, которые планируется использовать, U – показатель напряжения в сети.

Пример подсчёта напряжения: электрочайник – 2,2 кВт, освещение на 10 лампочек мощностью 100 Вт, мощность холодильника и микроволновки в сумме 1,4 Вт. В квартирах сила тока традиционно составляет 220 Вольт. После расчётов получают: (2200+1000+1400):220=20,1 А.

Существуют небольшие допущения. К рассчитанной нагрузке можно добавить немного. Но, по стандарту требуется не допускать превышение 25 А. Рассчитав нагрузку, начинают закупать необходимые материалы, основываясь на результате. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля.

Монтаж электропроводки

Все работы начинаются с переноса чертежа непосредственно на стены. Подготавливают поверхность по следующему алгоритму:

1. Соответственно плану отмечаем маркером нужные места прохождения проводки. Затем отмечают места монтажа элементов: розетки, щитки, автоматы и прочее. Всё размечается в соответствии с планом.

2. Дрелью с насадкой «коронка» в местах расположения розеток и выключателей делаются отверстия для коробок под них.

3. С помощью перфоратора проделываются штробы. Для этого можно использовать и турбинку. Штроба должна быть определённых размеров, чтобы провод в ней легко поместился.

После того как поверхность готова, заводят провода внутрь пространства со стороны угла. Для этого необходимо проделать отверстие в стене. Лучше всего, если оно буде размещено в углу комнаты.

Монтирование проводки открытого типа

На начальном этапе устанавливается щиток на определённой высоте. Непосредственно в щиток размещается УЗО. По количеству они определяются в соответствии осветительных групп. По своей структуре щиток выглядит следующим образом: наверху размещаются клеммы для нулевых проводов, внизу для заземления. Между ними располагаются автоматы.

Соединение в щитовом устройстве осуществляется следующим способом: синяя жила к ноль-клемме, белая к УЗО в верхней его части, жёлтые провода – к клеммам заземления. Соединения автоматов производятся параллельным способом.

Для открытого типа монтажа вначале крепят по размеченным линиям короба. Крепление осуществляется посредством дюбелей с саморезами. Крайние обустраиваются на расстоянии около 5-7 см, а далее придерживаются шаг 0,5 м.

Важно! При монтировании проводки открытого типа нет необходимости готовить отверстия для розеток и выключателей. В их качестве используются изделия, которые навешиваются на плоскость стены.

Все провода по размеченным линиям помещаются в короба и ведутся к распределительным коробам. Непосредственно в них производятся подсоединения. Сделать это можно посредством тугой скрутки, после чего провода необходимо тщательно изолировать.

Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.

Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев , и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до потребленной энергии. А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Однозначно на этот вопрос ответить невозможно. Многое зависит от подготовленности, «подкованности» квартировладельца в области физики, электротехники. Немаловажным фактором является способность к долговременному планированию, так как работы по замене проводки подразумеваются на многие годы вперед . И, в конце концов, хозяин квартиры должен иметь неплохой багаж навыков и в области общестроительных работ – без этого тоже никак не обойдется .

В прокладке проводки — немалая составляющая и общестроительных работ

Цель данной публикации – дать хозяину квартиры представление о масштабности мероприятий по прокладке домашней электрической сети, об основных принципах ее планирования, о правильном распределении нагрузок, о приемах монтажа и электроарматурных изделий, о других важных нюансах. Будет возможность понять, стоит ли, браться за такой объем работ самостоятельно, или все же пригласить квалифицированных мастеров. С точки зрения профессионалов, без наличия практики и без допуска по электробезопасности лучше подобные работы самостоятельно не выполнять, так как существует масса нюансов, которые просто невозможно описать в масштабах одной статьи — их знание приходит с многолетним опытом. Тем не менее , знать основные принципы прокладки проводки в квартире будет полезно любому владельцу – станет возможным контролировать работу мастеров (увы, встречаются и среди них проходимцы), и для безопасной эксплуатации жилья такое понимание вопроса никогда не будет лишним.

Когда стоит заняться прокладкой новой проводки в квартире?

Тот, кто получал новую квартиру в домах, которые возводились и сдавались по старому принципу – «под ключ» (хотя, как правило, с не особо высоким качеством), знает, как, зачастую , неудобно, непродуманно там были размещены точки подключения к электросети. Да, все соответствовало старым ГОСТам, но беда в том, что эти стандарты писались тогда, когда насыщенность человеческого быта разнообразными электроприборами существенно отличалась от нынешних условий.

По мере приобретения новых приборов приходится протягивать по квартире удлинители или даже прокладывать новые линии, так как некоторым электроустановкам явно недостаточно расчетной мощности старых проводов. Тянущиеся по по лам кабели – это и ощущение определенного дискомфорта , и явный минус интерьерному оформлению комнаты.

Мало того, при недостаточности точек подключения многие жильцы, слабо разбирающиеся в электротехнике, выполняют порой невообразимые соединения с помощью тройников, используя даже их в несколько каскадов. Увы, это прямая дорога к возникновению пожароопасной ситуации в квартире.

И вот, когда рано или поздно приходит пора делать капитальный ремонт в св оей квартире, самый разумный шаг – полностью, от точки ввода и до последней розетки, заменить и проводку, и всю электроарматурную часть, спланировав установку точек подключения питания наиболее удобно, рационально и безопасно.

Есть и еще одна очень важная причина когда-нибудь полностью поменять кабельную часть. Дело в том, что при строительстве многоэтажек в былые времена, по соображениям экономии, внутреннюю проводку в большинстве случаев делали из алюминиевых проводов. Алюминий обладает вроде бы и неплохими характеристиками электропроводности, но сейчас его уже практически для этих целей не применяют, так как его недостатки значительно перевешивают достоинства.

• Во-первых , металл очень мягкий сам по себе. Он легко деформируется, продавливается при использовании контактных винтов, клемм шайб и т.п . – два раза на одном месте сделать контакт вр яд ли получится – провод просто сломается в истонченном месте. То ест, ремонтные работы с алюминиевой проводкой крайне затруднительны. Паять его очень сложно, и в условиях монтажа домашней проводки будет крайне нерационально применять такую технологию.
• Однако, алюминий пластичен только тогда, когда он, скажем так, «свежий». У этого металла есть удивительное свойство – электрохимические процессы, происходящие в нем при прохождении тока, с течение времени коренным образом меняют свойства вещества. Через 15 ÷ 20 лет эксплуатации (а для проводки – это совсем невеликий срок) алюминиевые проводники становятся хрупкими. Не исключены внезапные , практически беспричинные, найти которые бывает очень нелегко, а устранить – еще сложнее, так как провод может ломаться даже при осторожных попытках сделать новую скрутку или изогнуть его для клеммного соединения.

• Еще одно поразительное свойство: казалось бы, очень устойчивый к коррозии металл, но не тут-то было! Если на проводник попало хотя бы небольшое количество воды, то под действием электричества неизбежны процессы электрокоррозии. Причем , они могут быть незаметны внешне — с виду целый проводник внутри может быть «изъеден» настолько, что даже небольшая вызывает нагрев , искрение или отказ. Иногда любое прикосновение к такому проводу приводит к его обламыванию.

Иными словами, если заниматься вопросами электрохозяйства всерьез , то нужно не колеблясь заменить всю старую алюминиевую проводку на на дежную медь. Электротехнические параметры у нее даже повыше, пластичность – хорошая (но не чрезмерная), и не меняющаяся ни от времени, ни от эксплуатации под большими нагрузками. Стоимость медных проводов, безусловно, существенно выше, но проводка в квартире делается, как уже говорилось, на десятилетия вперед , и экономить на таких вопросах просто неразумно. Заодно с заменой можно попутно решить все вопросы с оптимизацией размещения всех элементов домашней электросети.

Если же хозяин приобрел новую квартиру, в доме, который сдан по принципу «сделай сам», то нечего и думать – необходимо тщательно спланировать всю квартирную электросеть, с учетом своего видения расположения электроприборов и мебели в комнатах, и заняться проводкой буквально в первую очередь – еще до заливки полов, отделки стен и потолков. Ниже по тексту станет понятно, почему это именно так.

Еще несколько аргументов в пользу не модернизации или ремонта, а капитальной переделки старой проводки.

1. В былые времена заземляющие контура в жилых постройках обязательными не считались, и все внутридомовые сети прокладывались по системе TN–C , когда рабочий ноль и заземление были заведены на единый провод (PEN) еще на электроподстанции. Единственное достоинство такого подхода – простота монтажа и минимальный расход материала, так как все розетки в квартире запутывались исключительно двумя проводами – нулевым и фазовым.

При перезагрузке или пробое на металлическом корпусе электроприборов очень вероятно появление опасного для жизни напряжения. Мало того, такой тип контактного соединения не дает корректно работать и аппаратам защитного отключения (УЗО), некоторым современным импульсным блокам питания. Сегодня такая система не используется, кое-где – даже законодательно запрещена, и ее обязательно следует поменять на одну из более совершенных систем: TN–S или TN–С–S .

TN–S чаще применяется в частных домах, в которых организована собственная . Хотя, могут и в многоквартирных домах быть организованы заземляющие шины, соединенные сваркой и проходящие от наружного контура заземления по всем этажам.

Но все же чаще в многоэтажных жилых домах применяется система TN–С–S , в которой глухозаземлённая нейтраль разделена на два проводника – рабочий ноль и заземляющий контур, непосредственно в подъездном распределительном щитке.

В любом из двух последних случаев для разводки уже используются три контакта – фазный, нулевой и заземляющий. Можно сразу упомянуть и о цветовой маркировке этих проводов – одна должна соответствовать действующим стандартам.

Обратите внимание, что цвет фазного провода может быть разным. Но вот нулевой и заземляющий – имеют обязательную расцветку, так, чтобы ее невозможно было спутать при проведении электромонтажных работ.

Кстати, в одном кабеле может быть заключено и несколько фазных проводников. Они между собой будут различаться по цвету, но при этом все равно два проводника будут выделяться своей обязательной окраской – «рабочий ноль» и «земля».

Очень многие современные электроприборы оснащаются трехконтактной вилкой. Так вот, необходим сделать важное пояснение. При установке новых розеток хозяева , безусловно, стараются установить также трехконтактные. Однако, если в вашей квартире еще не организована электропроводка по схемам TN–S либо TN–С–S , то ни в коем случае нельзя делать перемычки между нулевым контактом и заземляющим непосредственно на розетке.

То, что может делаться на уровне распределительно щита – абсолютно недопустимо прямо на точке подключения. Это не только не даст должного эффекта, но и резко повысит уровень опасности. Вероятность поражения электротоком или возникновения пожароопасной ситуации при таком подключении – огромная! Лучше вообще не иметь подключения к заземлению, чем организовывать подобное.

А еще лучше– смонтировать новую проводку по всем правилам!

2. Второй важный аргумент заключается в том, что сам принцип разводки, применявшийся ранее при жилом строительстве – крайне несовершенен. Речь идет о так называемом «дозировании» нагрузки. Чтобы понять – вспомните старые распределительные подъездные щиты. Электросчётчик, два автомата (или плавких предохранителя – пробки) – и все. Два провода шли в квартиру, терялись где-то в толще стены, а от них делались в контактных коробках ответвления на каждую точку освещения или розетку. Одним словом, как от ствола дерева отходят тонкие ветви, так от основных проводов делались отводки. Опять же: сточки зрения экономичности - это выгодно, но во всем остальном – не выдерживает критики.

Эта система буквально кишела скрутками на каждом ответвлении, а любое лишнее соединение проводов – это всегда уязвимое место проводки. При необходимости обесточить одну из комнат приходилось вынужденно отключать питание во всей квартире. Даже незначительная авария, случайное КЗ на одном из ответвлений приводило к отключению всей квартирной сети. Ну а если случалось что-то серьезное (обрыв или перегорание кабеля, скрытые в стене), то и поиск аварийного участка, и проведение ремонтных работ превращались в очень сложную проблему.

Всего этого легко избежать, если организовать зонированную систему разводки – от точки ввода, то есть от квартирного распределительного щитка, проложены отдельные линии питания с нужным сечением провода, соответствующим нагрузке, в каждое помещение, на каждый электроприбор повышенной мощности, на каждую группу розеток или освещения. Да, конечно, кабеля здесь потребуешься значительно больше, но зато домашняя электросеть станет удобной и безопасной в эксплуатации, будет легко поддаваться необходимой модернизации или ремонту.

Основа основ – планирование домашней электросети

Итак, первым этапом в любом случае – будет ли проводиться капитальный ремонт. или проводка будет прокладываться в новой квартире, всегда идет составление схемы квартирной электросети. И лучше всего это выполнить самостоятельно – никто, кроме хозяев не сможет сделать это качественней.

Возможно, кто-то сомневается в своих способностях провести подобное планирование. Ничего страшного – торопиться не надо, делаем все последовательно, шаг за шагом. И вы убедитесь, что это вовсе не так сложно.

Для начала, нужно подготовить план своей квартиры. Вариантов здесь может быть несколько. Во-первых, можно снять копию с технического паспорта. Во-вторых, настоящему му жчине не должно составить труда вчертить примерную схему (лучше всего, конечно – в масштабе) на обычном листе бумаги. В-третьих, при желании , можно найти типовой проект дома, в котором расположена квартира. (Такой документ может быть в ДЭЗе , другой эксплуатирующей или проектной организации. Не исключено, что на помощь придет интернет). И в-четвертых , современные компьютерные инженерные приложения (САD ) позволяют быстро и точно исполнить нужный чертеж .

Для примера возьмем схему однокомнатной квартиры, выполненную буквально за 10 минут в САD . Порядок планирования квартирной электросети сети с другим количеством и расположением комнат не меняется — принципы остаются такими же.

В данном случае, Room 1 – это совмещенный санузел, Room2 – прихожая, Room3 – кухня и Room4 – жилая комната.

Неплохо еще иметь вариант т акого чертежа и с проставленными размерами: по нему затем будет проще определять необходимое количество кабельной продукции.

Чтобы не бояться ошибки и какой-то случайной порчи чертежа , можно распечатать себе не принтере или сделатьксерокопии в нужном количестве – для черновиков, взяв за основу для начала «голую» схему – только стены, окна и двери.

Теперь нужно представить, как на этой площади будут расставлены имеющиеся предметы мебели и электроприборы самого разного назначения. Спешить не стоит – необходимо обязательно учесть не только то, что уже приобретено и ждет установки, но и планируемые новинки в перспективе хотя бы лет на 5 ÷ 10. Например, подрастают детки, и уже через пару лет в их комнате потребуется поставить письменный стол с лампой, компьютер, телевизор и т.п . В гостиной в перспективных планах установить современное климатическое оборудование (кондиционер или конвекторы), а на кухне рано или поздно хозяйка захочет посудомоечную машину и многофункциональный духовой шкаф.

Мало того, надо на схеме расположить все эти предметы мебели и бытовой техники в местах, где они, с определенной доле допущения, будут устанавливаться. Очень неловкая ситуация случится, если по завершении прокладки новой проводки, уже через совсем непродолжительное время, придется доставать старые удлинители! Зачем тогда были все эти ремонтные мучения?

Наверное, будет разумным провести по этому поводу «расширенный семейный совет», чтобы прийти к единому мнению по интерьерному оформлению и наполнению помещений. И вот теперь снова обращаемся к чертежу – начинаем «расставлять» все по местам. Особых принципов по условным обозначениям здесь можно не добиваться – эта схема рабочая. Главное – пронумеровать все предметы и приборы, вынести их в описание – таблицу, и желательно – выделить на схеме те, которые потребуют обязательного подключения к источнику питания, например, заштриховав другим цветом (на рассматриваемой для примера схеме – выделены красным оттенком).

Итак, по комнатам:

В гостиной:

1 – раскладной диван-кровать .

2 – прикроватный столик с ночником и точкой подключения, например, зарядного устройства для телефона.

3 – кондиционер – сплит-система .

4 – плазменный телевизор с саунд-системой «домашний кинотеатр», приемным ресивером или иным телевизионным цифровым оборудованием.

5 – стол обеденный со стульями.

6 – шкафы.

7 – рабочий уголок с компьютером и периферией.

Те точки, которые требуют подключения, можно выделить и в тексте.

На кухне:

8 – холодильник.

9 – обеденный стол со стульями.

10 и 11 – рабочие столы (столешницы ) на которых могут располагаться стационарно или периодически кухонные приборы – микроволновка, мультиварка, комбайн, блендер, электрочайник и другие.

12 – электрическая плита с духовкой.

13 – мойка.

14 – посудомоечная машина.

В ванной и санузле:

15 – стиральная машина.

16 – бойлер.

17 – мойка с точечной подсветкой и точкой подключения фена.

18 – унитаз.

19 – ванная.

В прихожей:

20 – шкаф-купе с дополнительной точечной подсветкой.

Итак, основные «потребители» на схеме выделены. Понятно, что нужны еще и резервные розетки (например, включить утюг, пылесос, другие мелкие бытовые приборы) – их размещение тоже можно предусмотреть, так, чтобы они не оказались бесполезно расположенными за массивными предметами мебели.

Можно на отдельном чистом «бланке» сразу нанести места расположения розеток.

При этом можно, конечно, использовать любые условные обозначения, понятные для себя. Но если хозяин желает, чтобы его замысел стал понятным и специалисту электрику, то лучше применять принятые в профессиональной среде значки. Все их знать — вовсе необязательно , достаточно будет самых основных. Например, тех, что указаны в таблице:

Условное обозначение	Что обозначает на схеме
	Силовой щиток
	Счетчик потребленной энергии
	Однополюсный автомат защиты
	Двухполюсный автомат защиты
	Устроство защтного отключения (УЗО)
	Розетка с защитным заземляющим контактом, для скрытой установки
	Розетка двойная, с защитным заземляющим контактом, для скрытой установки
	Розетка трехполюсная, с защитным зхаземляющим контактом, для открытой установки
	Розетка двухполюсная, с защитным заземляющим контактом, повышенной влагостойкости (IP44 - IP55)
	Выключатель одноклавишный
	Выключатель двухклавишный
	Блок - два выключателя и розетка, скрытой установки

Итак, разместим на схеме розетки:

Теперь – самое время подумать о точках освещения. Их можно располагать и по центру помещения (вот когда понадобятся размеры в масштабе), и в произвольном порядке, делая акцент освещенности в ту или иную сторону или же организуя несколько точек (ярусов) подсветки. В нашем случае – размести лампы по центру комнат. И сразу же отмечаем места для включателей. Их обычно располагают внутри комнаты (за исключением санузлов и, иногда, кухонь). Типичное место установки – около двери, со стороны замка. Хотя – это вовсе не догма, хозяин может сам определить место наиболее удобное, по его мнению. Например, можно в прихожей разместить блок выключателей, которые буду задействованы на освещение самого коридора, на санузел и даже на кухню.

С размещением определились, теперь необходимо переходить к планированию трассы прокладки проводов. Вот здесь возможны различные варианты, в зависимости от степени готовности помещений с точки зрения строительства , от планируемых способов отделки, от места расположения ввода в квартиру, от предпочтений самих хозяев.

Видео: Советы по планированию квартирной электросети

Способы прокладки электропроводки в квартире

Сразу оговоримся – рассматриваться будут только квартирные варианты, то есть с бетонными или кирпичными стенами. Если кому-то нужна информация про , то он может получить ее в соответствующей публикации нашего портала.

Итак, какие приемлемые способы прокладки силовых кабелей используются в квартирных условиях:

А. Если стены находятся в «черновом» варианте, и в будущем их планируется покрывать слоем штукатурки или облицовывать гипсокартоном, то проводку можно расположить прямо по имеющейся поверхности в гофрированных пластиковых трубах (если это позволяет толщина будущего отделочного слоя) или просто в открытом виде, при условии, что кабель имеет надежную двойную или тройную изоляцию.

Видео: вариант пр окладки проводов по стенам квартиры

Б. Если штукатурный слой на стены уже нанесен , или он планируется слишком тонким, неспособным закрыть кабельную разводку, то придется проделывать штробы в стене для укладки в них проводов.

Дело это , конечно, очень утомительное и пыльное, но деваться бывает, что и некуда – такой подход нередко остается единственным вариантом. При укладке проводов в такие штробы они фиксируются в них либо гипсовыми нашлепками , либо специальными пластиковыми скобами-дюбелями, вставляемыми в просверленные для них отверстия.

Штробы нельзя прорезать в совершенно произвольных местах. Существуют на этот счет определенные правила – есть зоны вблизи оконных и дверных проемов , наружных и внутренних углов, около газовых магистралей, где проделывание штробов и укладка кабелей недопустимы. Графическая информация на этот счет – на приведенных ниже схемах:

Обязательно обратите внимание на одну существенную деталь. Все скрытые прокладки к розеткам и выключателям от распределительных коробок должны вестись исключительно вертикально. Объясняется это очень просто – так несложно будет проследить трассу закрытого штукатуркой провода безо всяких специальных приборов.

Никаких уступов и поворотов, никаких «по прямой» под углом не должно быть. Не надо надеяться, дескать «я запомню». Это очень быстро забывается, а, кроме того , попытку просверлить отверстие или вбить гвоздь может предпринять и другой человек. Закончиться это может весьма печально.

При прокладке кабелей в штробах необходимо иметь в своем арсенале еще и коронку для перфоратора, которая потребуется для вырезания гнезд под под розетники и распределительные (распаечные ) коробки.

Теперь поговорим о магистральных участках, по которым будут прокладываться провода от распределительного щита до монтажных коробок.

1. Первый вариант – точно также , как описывалась выше, то есть горизонтально вдоль верхнего края стены, в штробе или в горфротрубе . Вариант – чрезвычайно трудоёмкий и затратный – например, чтобы подвести питание к розетке на противоположном конце большого помещения потребуется обогнуть все углы – кабеля уйдет очень много.

2. Если в новой или подвергающейся капитальному ремонту квартире еще н залиты стяжки на полах, то можно магистрали проложить в пластиковых или металлических трубах по по верхности перекрытия. Здесь можно будет прокладывать трассы к распределительным коробкам самым кратчайшим путем . В дальнейшем стяжка или иное покрытие пола полностью скроют эти кабельные прокладки.

Кстати, при таком «нижнем» расположении квартирной электропроводки в ряде случаев можно вообще обойтись без проделывания штробов или свести эту операцию до минимума. Для укладки проводов в таких ситуациях нередко используются специальные электротехнические плинтусы, на которых имеются уже смонтированные .

Да и это – еще не все. В широкое распространение входит новый тренд – специальные комплекты, которые включают в себя электротехнические плинтусы , кабель-каналы , распределительные коробки, розетки и выключатели, другие электроарматурные изделия.

Безусловно, не для всех стилей отделки помещения такой подход применим, но он также вполне имеет право на существование. И пользуется, кстати, постоянно растущим спросом, так как до минимума сводит грязные и сложные строительные работы.

3. Другой вариант, помогающий существенно снизить расход проводов – использование для прокладки магистральных трасс поверхности потолка. Это, конечно, не избавляет от необходимости делать штробы для прокладки проводов по стенам и гнезда для установки розеток и коробок. Но вот от распределительного щитка и до монтажных коробок провода можно крепить в на специальные клипсы прямо к потолку, прокладывая трассы по кратчайшему расстоянию. Кстати, абсолютно ничего не мешает разместить и сами распаечные коробки также на плоскости потолка (правда, к ним потом будет непросто добраться, если потребуется провести какие-либо ремонтные или наладочные работы).

Правда, все это будет возможным только в том случае, если планируется монтаж подвесного или натяжного потолка, который скроет кабельную разводку. Одним словом, если есть возможность смонтировать подвесной или натяжной потолок — надо обязательно соглашаться — масса электротехнических проблем попросту «растворится». В крайнем случае , вполне реальнопридумать какую-нибудь оригинальную подвесную конструкцию вдоль стенки, в которой можно будет спрятать проложенные провода.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Продолжаем составление схемы

Вернемся снова к нашей схеме – точки, куда надо подвести электропитание, на ней уже отмечены, но трассы пока еще не проложены. Самое время заняться этим.

Как прокладываются магистрали читатель уже, наверное, понял, и применительно к своей квартире сможет определиться – будет ли это настенная прокладка, либо можно вести на некоторых участках по кратчайшему пути, если используется пол или плоскость потока.

В нашем примере трассы будут вестись вдоль стен.

Итак, в каждом помещении должна быть своя монтажная коробка (как минимум – одна). Располагается она, как правило, неподалеку от входа линии от распределительного щитка в помещение. Коробку санузла целесообразнее разместить в коридоре, чтобы контактные соединения в ней лишний раз не подвергались воздействию повышенной влажности.

На схеме условно отметим распределительные коробки оранжевыми кружками.

Начинаем «тянуть провода» к каждой коробке от самых дальних розеток. Шлейфом, то есть последовательно, розетки лучше не располагать – могут случиться падения напряжения на дальней, если перезагружены те, что лежат ближе к коробке. Лучше не поскупиться и проложить к каждой собственный кабель.

Кстати, если розетки размещены «соосно» с двух сторон одной стенки, можно их подключить проводами, идущими от одной коробки и расположенными в одном штробе (на на шем примере специально показана такая возможность – розетка в гостиной и в кухне). Безусловно, это позволит здорово сэкономить на прокладке штробов . В этом случае можно и применить один общий кабель — правда, при этом не забываем про то, что сечение провода, идущего к такому блоку, должно соответствовать суммарной возможной нагрузке.

Чтобы легче было разбираться на чертеже, провода к розеткам обозначим, к примеру, красным цветом.

Сменит цвет карандаша на зеленый , и «проложим» провода, ответственные за освещение – от монтажных коробок к выключателям и светильникам.

Теперь нанесем на схему распределительный силовой щит и проложим от него «магистрали» к распаечным коробкам. Можно, конечно, ограничиться одним кабелем на каждую комнату, который будет питать и освещение, и розетки. Однако, мы про это уже говорили, разумнее все же разделить их на два разных потока. Если, конечно, позволяют финансовые средства , так как и кабельной продукции, и автоматов, и УЗО в этом случае потребуется больше. Одним словом, решать хозяину, так как оба варианта, в принципе, допустимы.

На схеме показан вариант объединенной проводки для обеспечения электропитания и освещения (утолщенные синие линии от щита к распределительным коробкам ).

И, наконец, еще один нюанс. К некоторым приборам, которые потребляют ток повышенной мощности, прокладываются от распределительного щитка совершенно отдельные линии, имеющие собственные автоматы, УЗО, штробы прокладки проводов. Они на всем своем протяжении не должны иметь никаких других подсоединений, ответвлений и т.п . Очень часто такие линии заканчиваются не обычной розеткой, а усиленной, особого типа. А в ряде случаев электроприборы повышенной мощности подключаются к сети вообще не через розетки, а через установленные непосредственно рядом с ними

На на шей схеме проведем отдельные линии питания от щита к электрическому духовому шкафу на кухне и к бойлеру в объединенном санузле (толстые линии фиолетового цвета).

И, наконец, завершим схему, начертив на ней общий ввод в квартиру с подъездного распределительного щита

Итак, схема готова, и можно начинать применять ее практически. А прежде всего, она поможет рассчитать сколько и какого провода потребуется для монтажа новой квартирной электросети.

Можно переходить к работам «на местности» — переносить чертеж реально на стены помещений, уже точно определяя места расположения коробок, линии штробов , точки установки розеток и выключателей – все основные принципы были нами оговорены, чертеж под рукой – за дело!

Наверняка при проведении разметки возникнут вопросы — на ? Строгих правил здесь нет, а рекомендации подробно расписаны в нашей публикации, специально посвященной этой проблеме.

Прочерченные на стенах линии разметки и масштабированный чертеж помогут подсчитать количество проводов для каждого участка. А вот какого сечения провода потребуются?

Какого сечения провода нужны для прокладки?

Любая линия на на шей схеме, выходящая с распределительного щита, оснащена автоматом соответствующей мощности и устройством защитного отключения (УЗО), со своими параметрами срабатывания при определенном токе утечки. Плюс к этому, обязательно устанавливаются общий автомат на всю квартирную сеть и общий УЗО. Все эти упомянутые величины напрямую зависят от суммарной нагрузки на каждом выделенном участке, а затем уже они дают общий результат за всю квартиру.

Итак, зная довольно точно , какие электроприборы будут использоваться на каждом из участков квартирной сети, можно подсчитать суммарную нагрузку на нем . Берутся для этого паспортные данные устройств (приборов), принимается во внимание вероятность одновременной их работы, и обычным суммированием находится потребляемая мощность. Если паспортов на изделия нет, то можно поискать их данные в интернете или же просто воспользоваться усредненной таблицей мощности наиболее популярных бытовых приборов и устройств:

Для расчета можно воспользоваться формулой, позволяющей определить ток потребления на каждом участке сети.

I c ум = P сум / U ном

I c ум – суммарный ток нагрузки на данном участке цепи.

P сум – суммарная потребляемая мощность электроприборов, одновременно включенных в цепь.

U ном – номинальное напряжение в сети (в нашем случае – это бытовое напряжение 220 В ).

Если, к примеру, рассчитывается участок, на котором с большой долей вероятности будут одновременно работать компьютер (750 W), обогреватель (1,5 kW), настольная лампа 100 W, и периодически будет включаться электрочайник (еще 1,75 kW), то получим общую потребляемую мощность, доходящую в пик нагрузки до 4,1 киловатта. Подставив это значение в формулу, получим ток потребления в 18,6 А .

При проведении профессиональных подсчетов пользуются более сложными методиками, которые учитывают еще массу всяких нюансов сети (это больше относится к трехфазной сети 380 вольт ). В условиях не слишком разветвленной и нагруженной однофазной домашней сети рекомендовано для страховки просто прибавить к полученному результату еще 5 ампер . В итоге в нашем примере получается 18,6 + 5 = 23,6 ≈ 24 А

Теперь остается только зайти в таблицу (приведена ниже) и найти наиболее приемлемое сечение медного кабеля, в зависимости от того, какой вид провода будет применяться.

Нагрузка на участок в приводимом примере выпадает достаточно серьезная . По таблице получается, что с такой нагрузкой справятся или три единичных провода, проложенные единым пучком, сечение по 2,5 мм каждый, или же один трехжильный провод с сечение жил 4 мм.

Это – еще один аргумент в пользу того, что к каждой розетке (блоку розеток ) рекомендуется прокладывать собственный кабель. Работать с проводами большого сечения, подключая их к электроарматурным устройствам или проводя их контактные соединения – очень непросто из-за резко возрастающей жесткости .

Так ли важно рассчитывать это сечение? Может, имеет смысл проложить на всех участках примерно одинаковый провод?

Очень важно, и даже с нескольких точек зрения!

Первое. Провод слишком малого сечения может не в полной мере справляться со своей задачей. Он начнет греться, что со временем ведет к порче изоляции, нарушению контактов на клеммах или в скрутках. Это – прямой путь к короткому замыканию, то есть причине поражения электротоком или возникновения пожара.

Второе. Хозяин переусердствовал, и проложит провода избыточного сечения. Ради интереса, сходите в магазин и сравните цены на медные провода одной марки, но разного сечения, например, 1,5 и 2,5 мм. Разница вас, наверное, удивит и подвигнет на то, что все же стоит просчитать нагрузку, чтобы не платить лишнего за абсолютно ненужные, завышенные параметры.

Опыт квалифицированных электриков, поменявших проводку не в одной сотне квартир, дает возможность примерно изобразить домашнюю сеть в следующей картинке:

На схеме изображены некоторые возможные участки квартирной сети, с указанием рекомендуемого сечения кабеля, примерной суммарной нагрузки, номиналом автомата защиты и порогом срабатывания (тока утечки) УЗО. Из всего многообразия кабельной продукции большинство специалистов в один голос рекомендуют ВВГнг (индекс Н Г г оворит о том, что он заключен в негорючую изоляцию).

Указанная схема – отнюдь не является догмой. Методику планирования сети и ее расчета , с которой вы ознакомились выше, никто не отменяет, так как всех нюансов в каждой отдельно взятой квартире учесть попросту невозможно.

К слову, это особенно касается современной кухни, которая в последнее время становится буквально «нафаршированной» электроникой и электротехникой. Достаточно только взглянуть на таблицу, чтобы увидеть, в каком диапазоне лежит и функциональность, и потребляемая мощность кухонных аксессуаров.

Чтобы подключить такую массу оборудования, приходится и применять недюжинную фантазию в части расположения его на кухне, и проводить скрупулезные расчеты мощности. Посудите сами – сколь, казалось бы , непросто организовать хотя бы такое расположение розеток:

И это, как утверждают, еще не самый «навороченный» вариант. Тем не менее, если спокойно сесть с листом бумаги, карандашом и калькулятором, все можно очень четко и качественно просчитать.

Итак, схему читатель составлять научился, с правилами расчетов – ознакомлен, основные принципы прокладки кабельной части ему тоже уже известны. Можно смело браться за работу, а помощниками в этом пусть станут статьи нашего портала, которые подробно расскажут о приемах , о типах , об , подключении мощных электроприборов и о многом другом.Все это – в разделах и .

И последнее замечание. Автор этой публикации в полной мере осознает, что любой преподаватель электротехники влепил бы за качество выполненных графических схем «сочную двойку», поэтому, возможно, в комментариях появятся критические замечания по этому поводу. Однако целью и не ставилось учить посетителей сайта приемам черчения. Главное, чтобы читатель понял принцип, пользуясь которым он сможет самостоятельно спланировать свою домашнюю электросеть.

Видео: основные понятия о проведении самостоятельного монтажа квартирной проводки
