Схема электроснабжения дачи. Пример проекта электроснабжения дома

Компания «КЕДР» предлагает профессиональные решения по автономному электроснабжению загородного дома, жилого коттеджа или дачного участка.

С помощью наших проектов Вы обретете независимость от центрального энергоснабжения и уверенность в надежности электропитания.

Для реализации проектов электроснабжения домов и жилых коттеджей мы используем качественное оборудование ведущих производителей мира — (Великобритания), (Великобритания), (Турция), (Франция), (Испания).

Используемое оборудование

• , и защитные кожухи
• Системы автоматического управления (АВР)

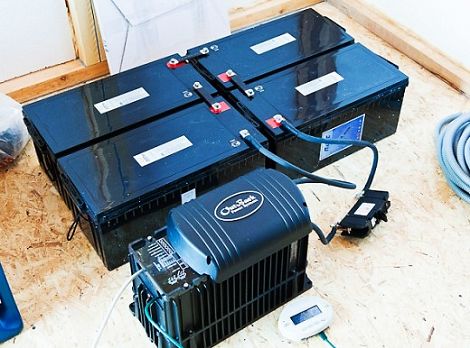

• и аккумуляторные батареи

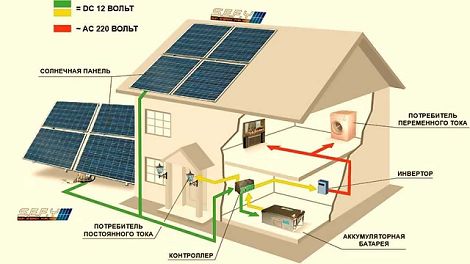

• Солнечные модули (солнечные батареи)

Весь спектр услуг

• Бесплатное предпроектное обследование
• Бесплатные консультации
• и проведение пуско-наладочных работ на объекте
• , ремонт
• Работаем по всей территории России

Пример: резервное электропитание мощностью 16 кВт для коттеджа

Компания «КЕДР» предлагает комплексное решение для электроснабжения жилого дома: поставка автономного генератора, монтаж, пусконаладочные работы и подключение к электросети, сервисное и техническое обслуживание по договору.

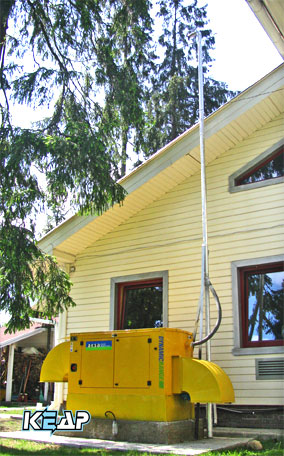

В данном проекте использовалась дизельная электростанция AKSA ADR 22. Основная мощность 16 кВт, в резервном режиме 17 кВт или 22 кВА. Заводская комплектация: 3-х фазная электростанция AKSA ADR 22 в шумозащитном кожухе с автозапуском и АВР. Двигатель Cummins X2.5-G1 . Расход топлива 3.7 л/ч при 75 % нагрузке. Максимальное время автономной работы при 100 % нагрузке составляет 7.5 часов.

Компания «КЕДР» разработала систему внутреннего обогрева для запуска в морозы. Диапазон рабочих температур расширен от -32 до +50 градусов Цельсия.

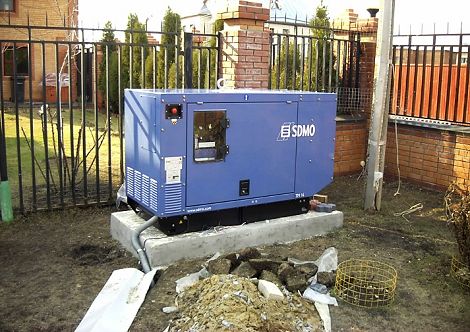

Агрегат установлен на специальную бетонную площадку и оснащен комплектом заземления. Отвод выхлопных газов производится через трубу над уровнем крыши частного жилого коттеджа.

Данное решение предназначено для случаев продолжительного перебоя в основной сети электропитания. При отключении основной электросети в течение 15 секунд автоматически запускается электростанция. После возобновления работы основной электросети, электростанция автоматически выключается.

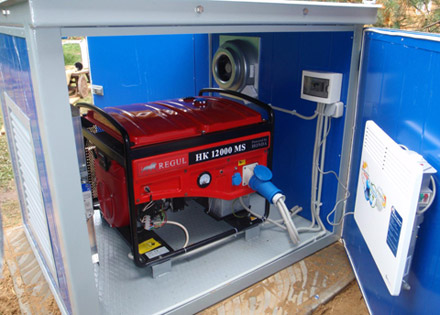

Компания «КЕДР» производит мини-контейнеры для портативных генераторов и дизельных электростанций малой мощности 6, 12, 20, 30, 60 кВт. Реализация индивидуального проекта энергоснабжения включает изготовление мини-контейнера под выбранную модель генераторной установки, монтаж агрегата в контейнер, подключение к щиту АВР. Мы проводим все необходимые монтажные работы для запуска электростанции в эксплуатацию.

Состав услуги: выезд на обследование объекта, подготовка проекта электроснабжения дома, составление подробной сметы на материалы и работы, монтаж мини-контейнера и подключение к электросети. Ширина — 1.6 м, высота — 1.5 м, глубина — 1.2 м. Вес около 300 кг. Контейнер устанавливается на специальную бетонную площадку.

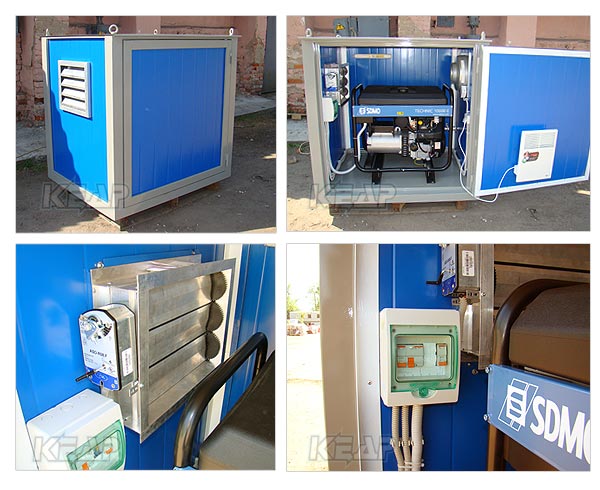

Дизель-генератор 10 кВт в мини-контейнере для резервного электроснабжения частного дома

Новый мини-контейнер, более компактный и легкий. Ширина — 1400 мм, высота — 1100 мм, глубина — 1350 мм. Вес около 150 кг.

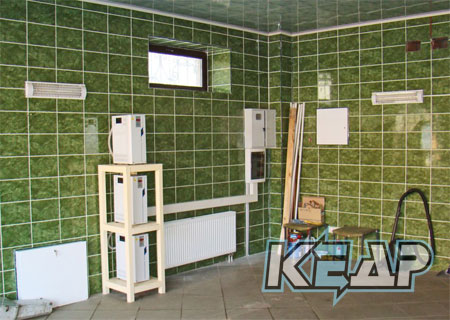

Пример: Монтаж стабилизаторов напряжения

Пример системы стабилизации электропитания частного загородного коттеджа с трехфазным вводом. В данном проекте применяется один стабилизатор напряжения на каждую фазу с учетом отсутствия полноценных трехфазных электропотребителей. При перебое электропитания на одной из фаз оставшиеся фазы продолжают питать электроприборы.

Компания «КЕДР» осуществляет качественный монтаж стабилизаторов напряжения, как для предприятий, так и для частных домовладений. Вопрос стабилизации напряжения может быть решен в комплексе с резервными источниками электропитания (ИБП или электростанции).

Назначение наших решений

Мы предлагаем решения для следующих задач и проблем в электроснабжении частных домов:

• Автономное электроснабжение жилого загородного коттеджа — электроснабжение дома, которое не зависит от внешних электросетей.
• Резервное электроснабжение жилого коттеджа — электроснабжение загородного дома в случае длительного, многочасового сбоя внешней электросети с автоматическим или ручным управлением.
• Основной источник электропитания жилого коттеджа — энергоснабжение в условиях полного отсутствия центральной электросети, либо сезонного отключения, либо в условиях нехватки напряжения.
• Устранение кратковременных пропаданий в электросети — резервирование питания на несколько минут без применения генераторов.
• Повышение качества электропитания — обеспечение качественного электропитания приборов в сетях с напряжением, отличным от номинального, а также для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания.

Основные варианты решений по электроснабжению коттеджей

В зависимости от задач проекта используется комбинация различного оборудования. Мы рассмотрим основные решения с использованием электростанций для электроснабжения жилого дома:

1. Компактные генераторы с временной установкой на открытой площадке

В случае перебоев с электроснабжением загородного дома можно использовать в качестве источника электроэнергии компактные генераторы SDMO или Gesan. Приобретается компактный бензиновый генератор, который может быть установлен на тележку. Также применяются бензиновые генераторы инверторного типа.

В данном проекте владелец жилого загородного коттеджа вручную, самостоятельно размещает генератор на улице, подключает электрический кабель и включает генератор. Это самый дешевый способ получения электроэнергии с помощью генератора, но требующий постоянных усилий и умений. Чтобы вытащить генератор на улицу требуется мужская сила, пожилые люди или женщины с этой задачей могут не справиться. Чтобы подключить и завести генератор также требуется дополнительная подготовка.

Компактные генераторы для электроснабжения жилого дома — это агрегаты, производящие электрическую энергию напряжением 220В или 380В мощностью до 12 кВт. Такие мини-электростанции конструктивно выполнены на базе профессиональных бензиновых и дизельных двигателей с генераторами переменного тока.

Мощность

• до 12 кВт

Где размещается генератор

• На открытой площадке

Преимущества

• Самая доступная цена
• Компактность
• Низкий уровень шума, часто не требуется дополнительная шумоизоляция
• Высокая мобильность

Недостатки

• Малая мощность
• Постоянно требуется подключать вручную
• Требуется специальные навыки работы и знания
• Низкая защита от погодных условий
• Легко украсть

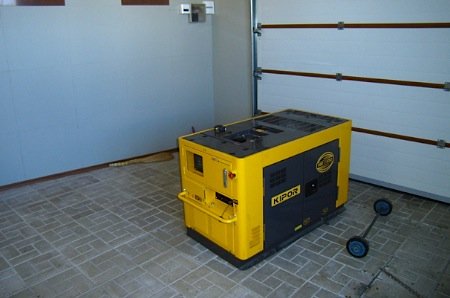

2. Компактные генераторы с установкой в помещение с автоматическим запуском

В случае перебоев с энергоснабжением в дачных поселках или частных домовладениях можно использовать в качестве резервного источника электроэнергии автономные генераторы с системой автоматического запуска (АВР). Для реализации проекта требуется проведение полного комплекса монтажных и пуско-наладочных работ. В том числе создание системы вентиляции, топливоснабжения, отвода выхлопных газов.

Дальнейшая эксплуатация требует лишь заправки топливом и небольшого технического осмотра. Проект предусматривает установку дополнительного топливного бака с большей емкостью. Оптимальный по показателям эффективности и доступности вариант резервного автономного энергоснабжения дома.

Система автоматического запуска самостоятельно переключит нагрузку на генератор и запустит его в случае перебоев в сети, а в случае возобновления основного электропитания самостоятельно выключит генератор. Данный проект не требует каких-либо специальных знаний или мужской силы и является автономным электроснабжением жилого дома.

Мощность

• до 12 кВт

Где размещается генератор

• В подвальном помещении жилого коттеджа

Преимущества

• Доступная цена
• Компактность
• Низкий шум, часто не требуется дополнительная шумоизоляция

Недостатки

• Малая мощность

3. Электростанции открытого типа с установкой в помещение и с автоматическим запуском

Если требуется высокая мощность и имеется свободное помещение в частном загородном коттедже, то для организации электроснабжения жилого дома применяются бытовые дизельные электростанции открытого типа.

Электроснабжение дома или жилого коттеджа включает поставку открытого типа с системой автоматического запуска (АВР). Для реализации проекта требуется проведение полного комплекса монтажных и пуско-наладочных работ. В том числе создание системы вентиляции, топливоснабжения, отвода выхлопных газов.

Система автоматического запуска самостоятельно переключит нагрузку на электростанцию и запустит ее в случае перебоев в сети, а в случае возобновления основного электропитания самостоятельно выключит электростанцию. Данный проект не требует каких-либо специальных знаний или мужской силы и является автономным электроснабжением загородного дома.

Данный проект является самым экономичным по цене при необходимости в высокой мощности. Эксплуатация требует лишь заправки топливом и проведение технического обслуживания. Проект предусматривает возможность установки дополнительного топливного бака с большей емкостью.

Мощность

• до 704 кВт и выше

Где размещается генератор

• В подвальном помещении жилого загородного коттеджа
• В специальном помещении на участке

Преимущества

• Высокая мощность
• Защита от внешних природных условий
• Не требуется специальных знаний и постоянных усилий в эксплуатации

Недостатки

• Более высокая цена, чем в проектах с компактными генераторами

4. Электростанции в кожухе с автоматическим запуском

Если требуется высокая мощность или отсутствует возможность установки генератора в помещение жилого коттеджа, то реализуется проект дизельной электростанции в кожухе.

Электроснабжение загородного дома включает поставку дизель-генераторной электростанции в специальном защитном кожухе для размещения на открытых площадках. Включает в себя систему автоматического запуска. Для реализации проекта требуется проведение полного комплекса монтажных и пуско-наладочных работ.

Система автоматического запуска самостоятельно переключит нагрузку на электростанцию и запустит ее в случае перебоев в сети, а в случае возобновления основного электропитания самостоятельно выключит электростанцию. Данный проект не требует каких-либо специальных знаний или мужской силы и является автономным энергоснабжением дома.

Защитный кожух представляет собой металлическую конструкцию с дверьми для доступа к генератору и панелью управления, оснащен эффективной шумоизоляцией. Электростанция для обеспечения электроснабжения жилого дома устанавливается на специальную площадку (фундамент).

Мощность

• до 704 кВт и выше

Где размещается генератор

• На открытой площадке
• В подвальном помещении частного жилого коттеджа
• В специальном помещении на участке

Преимущества

• Высокая мощность
• Не требуется помещения
• Шумоизоляция
• Защита от внешних природных условий
• Не требуется специальных знаний и постоянных усилий в эксплуатации

Недостатки

• Более высокая цена, чем в других решениях
• Эксплуатация от -30 С до +40 С
• Требуется техническое обслуживание

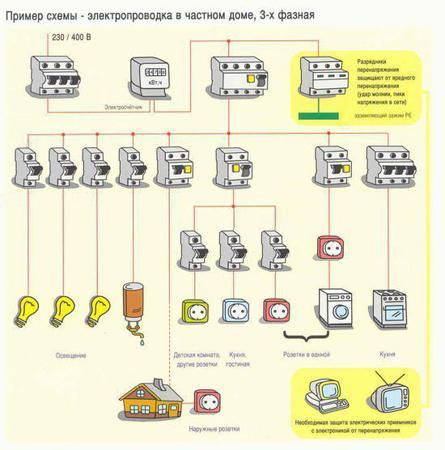

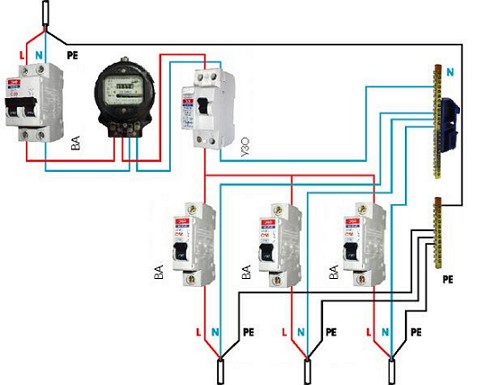

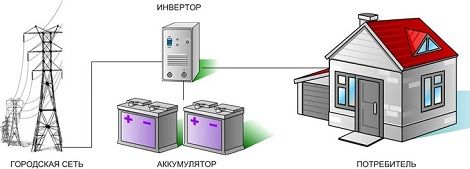

Схема электроснабжения коттеджа

Схема электроснабжения загородного дома или подключения генератора к объекту варьируются в зависимости от применяемого оборудования, где-то используется стабилизатор напряжения, где-то источник бесперебойного питания и т. д.

Наш опыт

Специалисты компании «КЕДР» имеют 20 летний опыт работы и успешно выполнили множество различных проектов по автономному электроснабжению жилого дома. C некоторыми работами Вы можете ознакомиться на нашем сайте в разделе .

Мы всегда готовы проконсультировать Вас, ответить на вопросы о стоимости реализации проектов и помочь подобрать оптимальное решение.

Разрабатываем все инженерные сети проект + монтаж + материалы :

• электрика
• водоснабжение
• отопление
• вентиляция
• слаботочные сети, СКС


Скидка на монтаж и материалы по нашим проектам до 40%

Карта проезда в офис около метро Октябрьская(кольцевая)

Бесплатный выезд инженера для оценки объемов!

ПРИМЕР ПРОЕКТА

Настоящий проект разработан на основании задания Заказника, дизайн-проекта, технических условий на электроснабжение и в соответствии с требованиями ПУЗ изд.7, СП31-110-2003, Г0СТ-Р-50571-94 и других нормативных документов, действующих на территории Российской Федерации.

Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Питающие и распределительные сети силового электрооборудования запроектированы кабелем NYM сечением 3x2,5 (3x1,5 - освещение) нераспространяющим горения с низким дымо и газовыделением, электроснабжение устройств, не прекращающих работу В условиях пожара (пожарная сигнализация, видеонаблюдение) кабелем NYM-FRLS, огнестойким не распространяющим горение с низким дымо и газовыделением. Расчетные сечения проводов и номинальный токи аппаратов защиты и коммутации выбраны, исходя из установленной мощности и режимов работы электроприемников. Предусмотрен центральный выключатель для отключения сетей освещения.

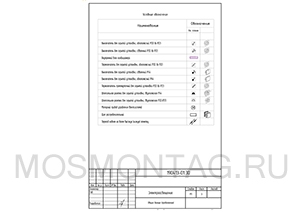

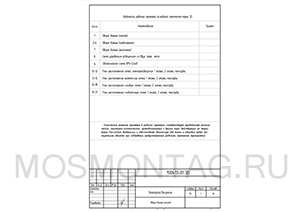

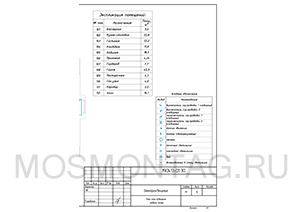

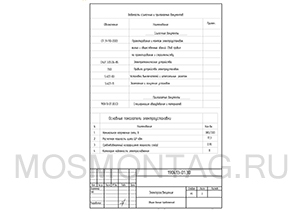

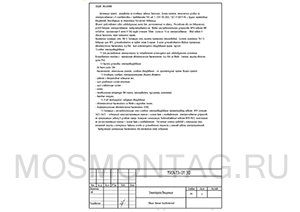

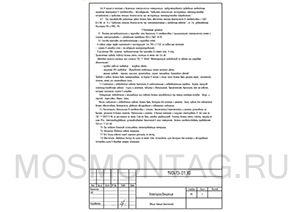

Раздел 1 . Ведомости и общие указания

Основными силовыми электроприемниками объекта являются:

. рабочее и декоративное освещение зон;

. щит управления систем отопления;

. щит слаботочных систем

. котел;

. телевизионная аппаратура (ЖК-панели, проигрыватели, муз.центры, кинотеатр);

. бытовые нагрузки.

В качестве основных источников света приняты встроенные в потолок галогенные светильники, люстры с лампами накаливания или компактными люминесцентными лампами и светодиодная подсветка (включение через трансформатор). Светильники предусмотрены с соблюдением требований по характеристике и назначению помещений. Места установки светильников Выполняются по дизайн-проекту. Распределительные сети освещения запроектированы кабелем NYM сечением 3x1,5 нераспространяющим горения с низким дымо и газовыделением, в сауне кабелем ркгм. Обслуживание осветительной установки производится с приставных лестниц и стремянок (при полностью снятом напряжении) квалифицированным электротехническим персоналом.

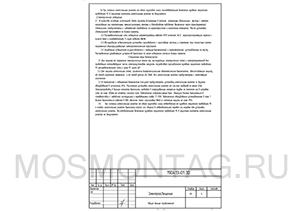

Раздел 2 . Схема управления освещением из двух, трех мест

Управление освещением выполнить по месту выключателями. Выключатели принять одно и двух-полюсными, установить выключатели в помещениях со стороны открывания дверей. Дополнительно предусмотрено управление освещением прихожей, лестницы, гостиной и других помещений проходными переключателями на два направления из двух или более мест. Схему соединений и подключения приборов выполнить согласно данному и инструкций фирмы-производителя.

Больший размер изображения доступен по клику на нем

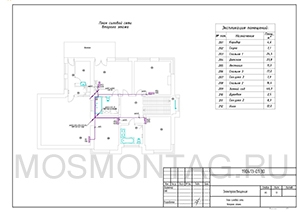

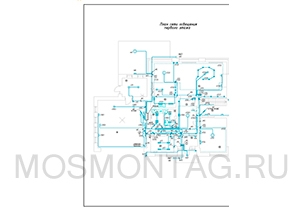

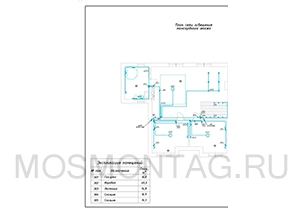

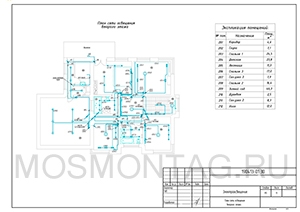

Раздел 3 . Планы расположения сетей электроосвещения

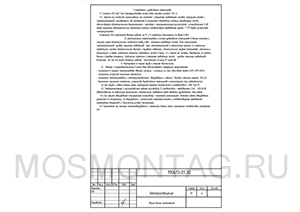

В соответствии с требованиями СНиП 3.05.06-85, ответственным за правильную организацию и безопасность проведения работ является руководитель этих работ. Электро- и пожаробезопасность в жилом доме обеспечивается следующими мероприятиями:

. применение в скрытой электропроводке двойной изоляции и изоляции со спецсвойствами (кабели NYM, NYM-FRLS);

. применение устройств защитного отключения;

. применение электрощитового и электроустановочного оборудования и изделий с высокой степенью защиты IP44.65.

. выполнение защитного заземления, устройства выравнивания потенциалов и молниезащиты (при необходимости).

Применяемое при монтаже электрооборудование и материалы должны иметь сертификат соответствия стандартам РФ.

Больший размер изображения доступен по клику на нем

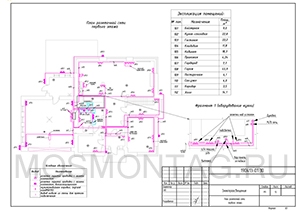

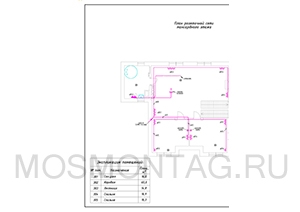

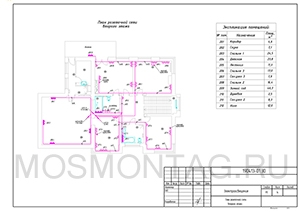

Раздел 4 . Планы расположения розеточных сетей

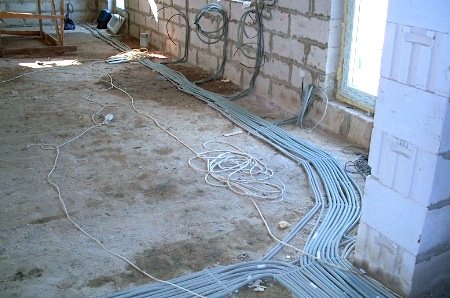

Монтаж распределительной и групповой сети выполнить в соответствии с принципиальной электрической схемой и планами электропроводки с соблюдением требований ПУЗ и СНиП -III-93.

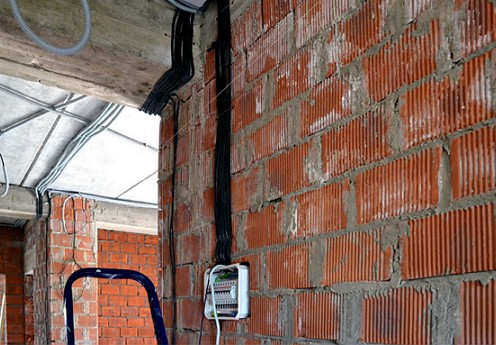

Способы прокладки распределительных и групповых сетей:

. В гибкой гофро трубе скреплением к конструкциям (см. ПУЗ п.7.1.32) за подвесным потолком;

. Скрыто в штрабах стен с последующим заштукатуриванием;

. В усиленных ПВХ- шлангах, предназначенных для прокладки в стяжке пола, в полу.

Применяемые провода (кабели) должны иметь изоляцию не менее чем 0,4 кВ. Цветовая окраска изоляции жил согласно ГОСТ Р 50462 "Идентификация проводников по цветам или цифровым обозначениям":

. нулевой рабочий проводник - голубого цвета;

. защитный (РЕ) проводник - двухцветной комбинации зелено-желтого цвета;

. фазные провода - черного, красного, фиолетового, серого, оранжевого, бирюзового цветов.

Провода и кабели должны быть промаркированы, на бирках в начале и конце линий должны быть указаны марка, напряжение, сечение, номер или наименование линий.

Больший размер изображения доступен по клику на нем

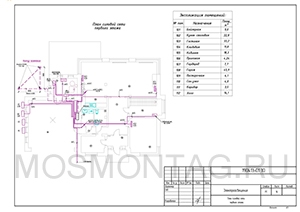

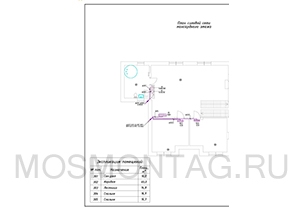

Раздел 5 . Планы расположения силовых сетей

Расположить светильники в соответствии с планами. Выключатели/переключатели и розетки установить на Высоте, указанной в дизайн-проекте.

. Светильники и розетки в ванных комнатах и санузлах смонтировать в З-ей зоне по ГОСТ Р 50571.11-96 на расстоянии не менее 0,6 м от ванн, раковин и умывальников.

. Розетки должны иметь степень защиты не ниже IP44.

. Электрооборудование, устанавливаемое Заказчиком В этих помещениях, должно соответствовать требованиям ПУЗ п.п. 7.1.47-48. 7.5

. При отделке балконов использовать нетокопроводящие материалы.

. Удлинение вводного кабеля запрещено.

. Все длины кабелей перед нарезкой уточнить по месту.

. Обеспечить свободный доступ до щита не менее 0,8 м.

. Установить щит доступно для осмотра и обслуживания. Установка щита в вещевых шкафах запрещена.

Больший размер изображения доступен по клику на нем

Раздел 6 . Планы расположения слаботочных сетей

. Соединение и ответвление кабелей выполнить в соединительных и ответвительных коробках, внутри корпусов электроустановочных изделий, спуски к розеткам, подъемы к светильникам, выключателям, выполнить тем же кабелем, который проложить скрыто в штробах.

. Коммутация, ответвление и оконцевание жил кабелей должны производиться при помощи клеммных колобок Wogo и Legrand, опрессовки, сварки, пайки.

. Места соединения и ответвления кабелей должны быть доступны для осмотра и ремонта.

. Запас кабеля для подключения должен обеспечивать возможность удобного обслуживания и повторного соединения.

Замысловатость расчета электропроводки загородного дома только на первый взгляд кажется сложной и недоступной. Достаточно изучить справочник электрика и попробовать рассчитать проводку с использованием онлайн расчета на компьютере. Данная программа так и называется: «Электрик 6.6″. Тогда многое станет простым и ясным, как подзабытый Закон Ома. Хотите рассчитать электропроводку своими руками?

С чего начинается электроснабжение дома

Первостепенной задачей при проектировании загородного дома является его электроснабжение. От корректно выбранной схемы электроснабжения, будет зависеть правильность работоспособности осветительных и нагревательных электроприборов.

Однако произвести монтаж электропроводки в доме по личному усмотрению не получится, потому что энергоснабжение загородного дома должно соответствовать ПУЭ и регламентируется ГОСТ Р. 50571.10-96 «Электроустановки зданий». Поэтому, настройтесь на длинную и утомительную цепочку разрешительно-согласовательных мероприятий под названием «Проект энергоснабжения».

Для начала необходимо получить технические условия на электроснабжение, в которых аргументировано, указана необходимость в его проведении. Для того, чтобы желания совпали с материальными и техническими возможностями, необходимо обратиться в специализированные проектные организации, которые осуществляют проектирование электроснабжения.

Необходимо помнить, что обращать следует в те фирмы и организации, которые имеют право и обладают лицензией на ведение данного вида проектирования. Согласованный с владельцем Электросетей проект послужит основанием для начала монтажных электротехнических работ. Однако, приступать к ведению электротехнических работ не имеет смысла, пока не будет произведен расчет электропроводки дома и осуществлено подключение к линии электропередач.

Подключение к электросетям общего назначения

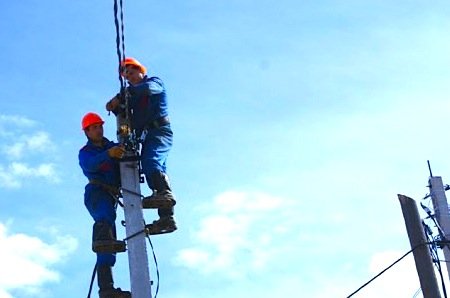

Подключение к ЛЭП осуществляется специалистами Энергонадзора по согласованному проекту. Подключение осуществляется воздушным способом с применением изолированного кабеля (самонесущего изолированного провода), в соответствии с ПЭУ.

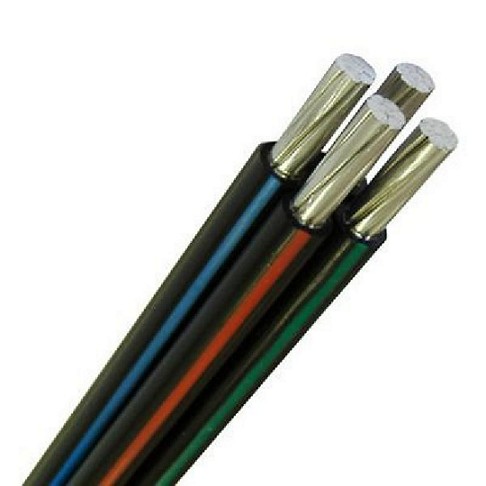

Входные воздушные линии крепят на капитальные конструкции загородного дома с использованием изоляторов, трубостоек или кронштейнов. Расположение входных линий должно находиться вблизи счетчика электроэнергии. На данном этапе энергоснабжения частного дома можно столкнуться с ограничением потребляемой мощности.

Это ограничения по мощности для домов:
в дачных поселках – 3 кВт.
в населенных пунктах – 6 кВт.
в новых коттеджных домах – 20 кВт.
В случае превышения лимита потребляемой мощности имеется возможность использования второстепенной автоматики, обеспечивающей работу потребителей.

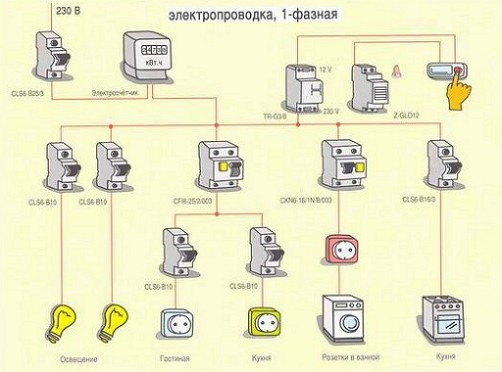

Наиболее востребованной схемой энергоснабжения дома является однофазная схема. При значительном количестве мощных бытовых электроприборов и потреблении энергии, превышающей 4 кВт/ч, применяют трехфазную схему подключения (три линейных и один нейтральный провод).
Количество жил кабеля вводного для однофазной схемы подключения входа – 2, для трехфазной схемы – 4.
После подключения к электросетям, самое время подумать: «Как рассчитать электропроводку в доме».

Расчет электропроводки дома загородного

Расчет электропроводки должен учитывать необходимое количество используемого оборудования, его вид и номенклатуру, а также мощность и спецификацию. Общий расчет потребляемой мощности электроприборов загородного дома осуществляется следующим образом:
вычисляется номинальная мощность всех электроприборов и оборудования
полученная цифра умножается на «коэффициент одновременности», равный 0,7
полученное значение укажет нагрузку, в значение которой необходимо заложить запас мощности.

вычисление мощности электроприборов в доме

Расчет электропроводки базируется на мощности бытовых электроприборов, используемых в доме. В загородном доме это минимальный набор бытовых электроприборов, поэтому общая потребляемая мощность будет незначительна. Бытовые нагревательные приборы обладают такой мощностью:
электронагреватель — 2 кВт
электрочайник – 2 кВт
телевизор – 1 кВт
холодильник – 0,7 кВт
освещение дома – 0,5 кВт
бытовые электроприборы.

Таким образом, при минимальном наборе электроприборов, потребляемая мощность составит примерно 8 кВт. Расчетная площадь одноэтажного загородного дома, состоящего из 2-3 комнат, составляет 35 кв.м. Умножаем вычисленную мощность на коэффициент 0,7 и получаем цифру 4,8.

Разбиваем условно будущую электропроводку в доме на такие группы:
освещение комнат дома

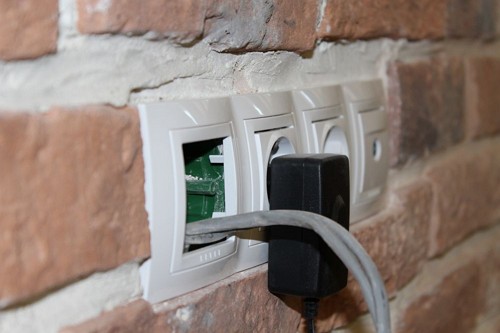

розетки комнат (по 1 розетке на комнату)
розетки коридора.

Для освещения и розеток комнат необходимо учитывать пиковую нагрузку в вечерние часы, а также в выходные дни.

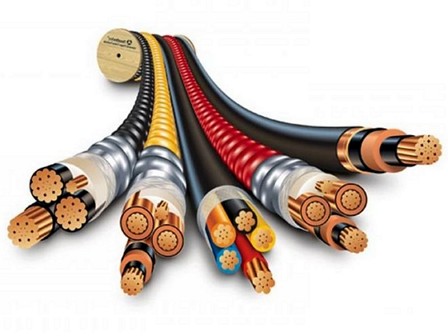

выбор сечения кабеля проводки дома

Определив потребляемую мощность электроприборов загородного дома, и учитывая напряжение сети дома, можно вычислить величину тока, который будет протекать по кабелю, и выбрать его сечение. Для расчета значения тока используют известную формулу: I=W/U,
где: I — нагрузка
W — суммарная мощность электроприборов
U — сетевое напряжение 220 В.

По вычисленному значению величины тока, подбирают минимальные сечения кабеля. Традиционно для розеточных групп используют трехжильный кабель. Минимальное сечение одной жилы – 2,5 кв.мм, для освещения используют кабель аналогичной марки с сечением – 1,5 кв.мм.

Затем рисуется схема разводки электропроводки для каждой комнаты.

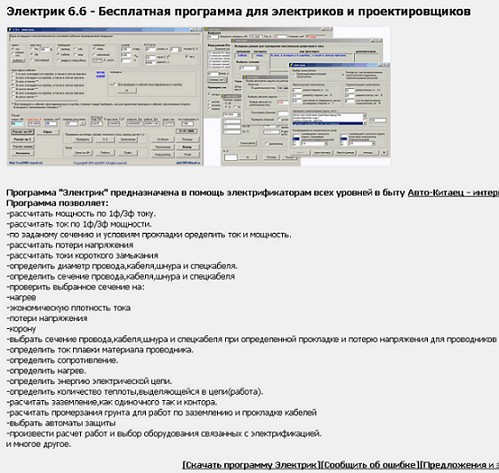

Как рассчитать метраж кабеля с помощью персонального компьютера, показано в этом видео.

Подключение электропотребителей

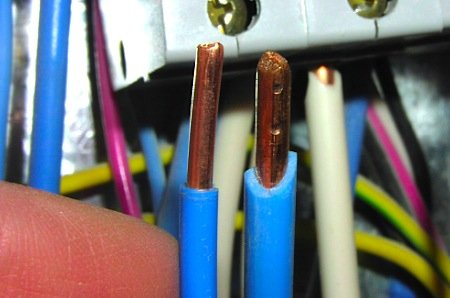

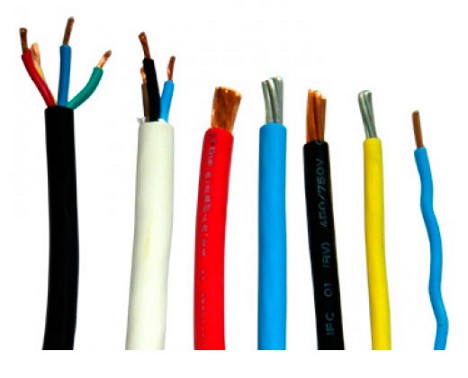

При организации подключения электропотребителей в доме применяют медные и алюминиевые провода. Допускается сечением медного кабеля не менее 6 кв.мм, а алюминиевого не менее 16 кв.мм. Для проведения освещения можно использовать кабель сечением до 1,5 кв.мм.

Для наиболее мощных потребителей в загородном доме (в нашем случае это электронагреватель) необходимо будет провести провод сечением 4 кв.мм, который располагают напрямую от электрощитка.

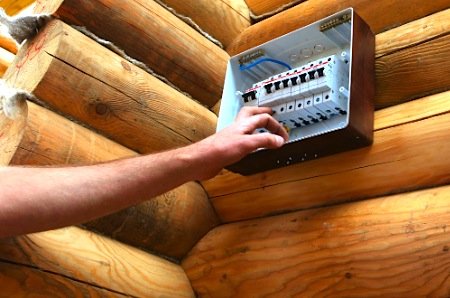

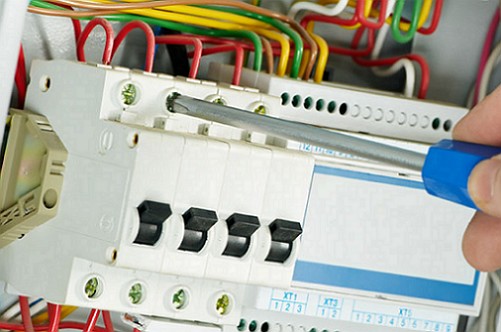

Выбор электротехнического оборудования защиты

Все было бы прелестно при расчете электропроводки в доме, если бы не возможность возникновения аварийных ситуаций и токов КЗ. Поэтому рекомендуется выбрать УЗО и диффавтоматы для групп силовых сетей и групп освещения. Поэтому коммутация освещения каждой отдельной комнаты производится в распределительных коробках.

Таким образом, для одноэтажного загородного дома из 2-3 комнат, площадью 35 кв.м. можно произвести монтаж электропроводки своими руками.

Окончательным этапом монтажа электропроводки является заземление.

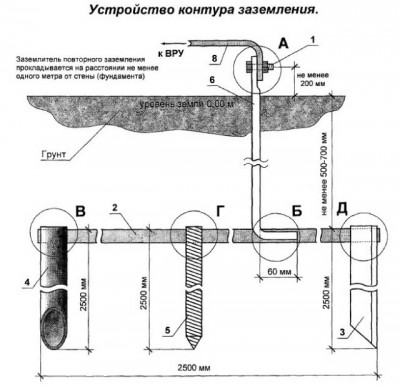

Заземление

Согласно регламентируемым нормам безопасности загородный дом должен иметь контур заземляющий. Для монтажа заземления используют существующие заземлители – металлические и железобетонные конструкции, имеющие непосредственный контакт с землей.

Соединением заземлителей являются болтовые соединения медным проводником. Необходимо помнить, что сечение заземляющего кабеля должно быть равным сечению питающего провода, а именно 25 кв.мм. Сопротивление заземлительного проводника в идеале не должно превышать 4 Ом.

Одним из важнейших элементов среди всех инженерных коммуникаций жилого дома является электроснабжение. В наше время просто невозможно представить себе загородный коттедж без электричества, с его помощью остаются доступными все привычные для городского человека блага цивилизации, комфорт и уют.

Всё обширнее становится перечень электрооборудования, используемого в загородных домах. Теперь, кроме привычных холодильников, обогревателей, пылесоса и светильников, обеспечить электроэнергией часто требуется скваженные насосы, тёплые полы, кондиционеры, электрические сауны, подогрев бассейнов, уличные ландшафтные светильники и многое другое.

Для бесперебойной и безопасной работы систем водоснабжения, отопления, бытовых приборов и освещения потребуется исключительно грамотный подход в вопросах организации электроснабжения жилища.

Планирование и проектирование

Составление подробной и технически выверенной проектной документации позволит правильно рассчитать необходимое количество материалов, учесть абсолютно все нюансы, избежать ряда ошибок, исправить которые без серьёзных финансовых затрат или срывов сроков строительства будет очень сложно. Это и не удивительно, ведь монтаж электропроводки начинается на стадии производства черновых работ, а заканчивается уже после отделки установкой светильников и фасадов розеток/выключателей.

Более того, при строительстве новых зданий для получения разрешения на пользование электроэнергией домовладелец должен кроме подачи заявки в энергоснабжающую организацию согласовать проект электроснабжения, в том числе с Энергосбытом и Госэнергонадзором.

В любом случае, приступать к электротехническим работам без планирования нельзя. Обязательно нужно предварительно учесть количество электрооборудования, которое будет использовано, его виды, спецификацию, мощность. На основании этих данных можно рассчитать требуемую нагрузку. Произвести расчёт общей потребляемой мощности достаточно просто. Необходимо сложить номинальную мощность всех приборов и оборудования, которые у вас имеются и которые планируется подключить в будущем, и умножить полученную цифру на 0.7 — «коэффициент одновременности». Конечно, лучше иметь некоторый запас мощности.

Подключение к общим сетям

В большинстве случаев подключение к ЛЭП производится воздушным путём с использованием изолированного кабеля или провода в негорючей оболочке, часто проложенном на стальном тросе. Выбирают вводные провода и кабели в соответствии с ПЭУ. Для подключения дома по земле применяется бронированный кабель, по характеристикам согласованный в Энергонадзоре.

Воздушные вводные линии с помощью специальных крюков с изоляторами, кронштейнов или трубостоек крепятся на капитальных конструкциях дома в непосредственной близости от счётчика электроэнергии.

В стене дома делается сквозное отверстие для подвода электропитания. В это отверстие предварительно вставляется металлическая или пластиковая труба-гильза.

Чаще всего ввод для дачного или садового дома осуществляется по однофазной схеме. Однако если требуется запитать большое количество мощных бытовых приборов и потребление энергии существенно превышает 4 кВт в час, то целесообразно использовать линию трёхфазную с тремя линейными и одним нейтральным проводом.

Иногда можно столкнуться с ограничением мощности, выделенной для конкретных домов (дачные посёлки не более 3 кВт, в населённых пунктах до 6 кВт, новые коттеджные городки около 15-25 кВт). Если потребность превышает данный лимит, выходом из ситуации может быть применение специальной автоматики, которая по заданной программе обеспечивает бесперебойную работу основных потребителей за счёт второстепенных.

Превышение ограничений и лимитов ведёт к падению напряжения в общей сети и может вызвать аварийное отключение электроснабжения.

Заземление

По всем нормам безопасности современный коттедж должен иметь заземляющий контур. В качестве «естественных» заземлителей рекомендуют использовать металлические трубы водоводов, лежащие в земле; обсадные трубы скважин; железобетонные и металлические конструкции сооружений и зданий, имеющие соприкосновение с землёй.

Также заземление выполняется из стального прута круглого или прямоугольного сечения толщиной от 6 мм, уголка с толщиной полок от 4 мм. Такие стержни не должны быть окрашенными, лучше, если они будут оцинкованными. Их закапывают ниже глубины промерзания почвы, после чего обваривают стальными полосами, на которые при помощи болтового соединения крепится медный проводник сечением не менее 2.5 мм 2 , идущий на главную шину заземления в электрощите. Сопротивление заземления не должно превышать 4 Ом.

В электрическом щите защитные проводники от каждого потребителя закрепляются на общей шине. Заземляющий проводник должен быть равным в сечении питающему проводу. Поэтому сейчас для разводки пользуются трёхжильными проводами — земля, линия, нейтраль.

Выбираем тип и нужное сечение проводников

От правильного выбора сечения используемых для электропроводки проводов зависит работоспособность и надёжность всей сети в целом. Главным критерием для расчёта сечения провода является суммарная мощность потребителей, питаемых данным проводником. Важным также является, при каких температурных условиях будет эксплуатироваться электросеть и наружной или скрытой будет проводка.

Основные целесообразные показатели сечения проводов, используемых в электроснабжении частного жилья, уже давно определены практикующими электриками.

Для организации подключения электроснабжения дома применяются медные провода или кабели сечением не менее 6 мм 2 , а также алюминиевые — не менее 16 мм 2 . Для подключения силовых розеток применяются трёхжильные медные провода в двойной изоляции сечением от 2.5 мм 2 . Для освещения достаточно сечения 1 — 1.5 мм 2 . Особо мощные потребители, такие как электрическая варочная поверхность, электрокотёл, проточный водонагреватель, духовка и т.д., запитываются проводом сечением в 4 и более мм 2 , который прокладывается напрямую к электрическому щиту, минуя распределительные коробки.

Если возникают сложности с точным определением тока нагрузки, а финансы позволяют — нужно брать провода или кабели с запасом сечения в большую сторону.

В домах, построенных из дерева или по каркасной технологии, необходимо использовать специальные проводники, не поддерживающие горение. Например, самозатухающий провод NYM или ВВГнг.

В помещениях с высокой температурой воздуха (сауна, баня) применяют термостойкий кабель, изоляция которого способна выдержать до 180 градусов.

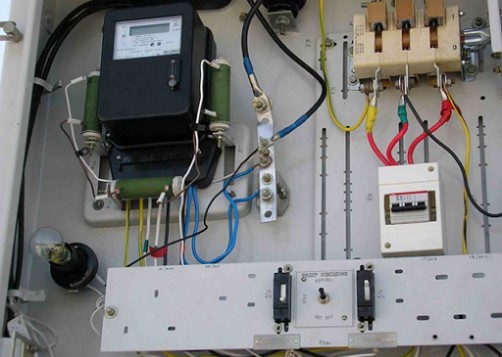

Электрический щит

Электрощит может быть встраиваемым и в навесном исполнении. Он располагается на капитальной стене, как можно ближе к месту силового ввода на высоте не более 1700 мм от пола.

В распределительном щите устанавливаются несколько групп автоматов, УЗО, пакетные выключатели, коммутационные шины (ноль и земля). Часто в электрощите располагают счётчик.

Размер электрического шкафа выбирают исходя из количества и типа элементов, которые в нём размещаются. Целесообразно иметь некоторый запас мест для дополнительных автоматов, в случае если потребуется подключить новые потребители.

Для упрощения разводки мощностей и разгрузки основного электрического шкафа рекомендуется устраивать упрощённые щитки для отдельных этажей многоэтажного здания, а также для отдельно стоящих построек. Малые распределительные щиты запитываются от основного проводами сечением от 4 мм 2 .

Устройства защиты

Автоматы защиты устанавливаются на DIN-рейку в щите и служат для защиты электропроводки от короткого замыкания или перегрузок. Их применяют для определённых групп потребителей, для конкретных бытовых приборов высокой мощности, или требующих отдельных приборов защиты и отключения (кондиционеры, тёплые полы, джакузи и т.д.).

Выбирают автоматы исходя из мощности бытовых приборов и потребителей, за которые они отвечают. Эти устройства разрывают цепь в случае превышения определённой для конкретного автомата силы тока. Токовые характеристики срабатывания автоматических выключателей должны быть меньше предельно допустимых токов для кабеля проводки. Для кабеля сечением 1.5 мм 2 автомат должен быть не долее чем на 16 А, 2.5 мм 2 — 25 А, 4 мм 2 — 32 А, 6 мм 2 — 40 А.

Если автоматы защиты отвечают за безопасность электроцепей и срабатывают в критических ситуациях, то устройства защитного отключения защищают человека от поражения током и срабатывают в считанные доли секунды. УЗО сравнивает показатели тока, идущего к потребителю с током, который от него возвращается и в случае обнаружения разницы сразу отключает проблемную цепь.

УЗО подбирают в зависимости от расчётного тока утечки и планируемой нагрузки. Для обеспечения защиты человека от ударов током применяют устройства с порогом отключения 10 — 30 мА, для пожарных целей — общие УЗО на 100 — 300 мА, которые ставятся на всю проводку. Вообще устройства защитного отключения устанавливаются на группы потребителей или отдельные приборы (тёплый пол, стиральная машина, водонагреватель, и т.п.).

Стоит обратить внимание на номинальный ток устройства. Если УЗО и автомат стоят в одной цепи последовательно, то автомат должен быть рассчитан на меньший ток, чем устройство защитного отключения. Это нужно, чтобы предотвратить выход УЗО из строя, так как автомат срабатывает с некоторой задержкой.

В продаже имеются дифференциальные автоматы — своего рода «два в одном», автомат и УЗО. Щит с применением электромеханических дифавтоматов становится заметно компактней, а конструкция надёжней.

Использование УЗО в помещениях со старой проводкой часто бывает не оправдано. Из-за обветшалых цепей происходят неконтролируемые утечки токов, что вызывает частые «холостые» срабатывания УЗО. Если имеется потребность в защите, но поменять проводку нет возможности, можно установить розетки со встроенным УЗО, хотя они, конечно, очень недёшевы.

Разводка

Разводка проводов производится в соответствии с планом размещения розеток, выключателей, стационарных приборов и элементов освещения.

Розетки дома следует разделить на группы по несколько штук, все они будут подключаться кабелем сечением 2.5 мм 2 от распределительной коробки. За каждую такую группу будет отвечать свой автомат (16 — 25 А), их количество зависит только от площади дома и того, сколько всего запланировано розеток. Как правило, в одну группу попадают розетки определённой комнаты, но не всегда.

В трёхфазной сети группы и нагрузку распределяют на каждую линию равномерно, для сохранения симметрии фазного напряжения.

Освещение каждой комнаты также коммутируется в отдельных ответвительных коробках. Для адекватной защиты светильников от перегрузок автоматы применяют от 3 до 10 ампер.

Кабели, идущие от щита к распределительным коробкам и конкретным потребителям, размещаются в гофрированном пластиковом или металлическом рукаве.

В последнее время выполняется в основном только скрытая проводка в штробах минеральных оснований и в полостях каркасных конструкций. Основную массу проводов ведут по потолкам, прикрепляя их специальными пластиковыми клипсами, хомутами. Все электрические магистрали легко скрываются в межпотолочном пространстве натяжных или, к примеру, гипсокартонных потолков. Возможно устройство проводки в бетонных стяжках с соблюдением некоторых технологических норм.

Штробы, по которым проводники опускаются к розеткам и выключателям должны быть строго вертикальными, если необходимо они могут поворачивать только под прямым углом. Следует в обязательном порядке делать план прохождения проводов в стенах, особенно если имеется горизонтальная составляющая пути. Это гарантирует сохранность проводника от перебивания при монтаже каких-либо навесных конструкций.

Местоположение ответвительных коробок также рекомендуется обозначать на плане, ведь они будут зашпаклёваны и заклеены обоями. Коробки должны располагаться ниже подвесных потолков, доступ к ним нельзя перекрывать мебелью или другими массивными конструкциями. Как правило, их устанавливают в коридорах над межкомнатными дверьми.

Провода, приходящие в распределительные коробки, зачищаются от изоляции и коммутируются с помощью сварки, клемм, СИЗов.

Особого отношения требуют к себе кабели слаботочных потребителей (телевизионные, интернет-провода, охранные, звуковые, телефонные). Во избежание помех их нельзя прокладывать в непосредственной близости от силовых магистралей, тем более в одной гофре с розеточными проводами.

Розетки, выключатели, вывода

Перед началом монтажа электропроводки расположение розеток, выключателей и выводов должны быть точно определены и указаны в плане. Главное требование заключается в том, чтобы они были легкодоступны и функциональны.

На данный момент стандартом считается размещение выключателей на высоте 900 мм от пола, розеток — в районе 200 — 300 мм. На рабочей стене кухни розетки устанавливают не ниже 900 мм, так как столешница располагается на высоте 850 мм. Для некоторых стационарных потребителей розетки устраивают на нестандартной высоте (ЖК-телевизоры, водонагреватели, встраиваемая в мебель техника).

Установочные коробки для выключателей размещают на расстоянии более 100 мм от черновых дверных проёмов, со стороны ручек. Так их не будет перекрывать обналичка или открытое дверное полотно.

Очень внимательно следует подойти к расчету общего количества розеток, тогда в будущем не придётся нагромождать опасные многоэтажные конструкции из тройников и удлинителей.

Нельзя забывать об уличных розетках, ведь очень часто просто необходимо подключить на улице какой-либо прибор: насос для полива, минимойку для автомобиля, электроинструмент, магнитолу и т.д.

Естественно, розетки нужно применять с контактом заземления.

Для ванных комнат используют розеточные механизмы с защитным кожухом и пластиковыми шторками закрывающими проводники. Они имеют маркировку степени защиты IP44 или IP55. Специальные безопасные розетки есть для детских комнат и для улицы.

Некоторые бытовые приборы для подключения имеют клеммы вместо штепсельных вилок (кондиционеры, регуляторы тёплого пола, варочная поверхность, кухонная вытяжка…). Для них предусматривают не розетки, а выводы проводов из стены необходимой длины и сечения.

Резервное электроснабжение

В частном доме в отличие от городской квартиры имеется возможность интегрировать в систему электроснабжения источники аварийного электропитания. Это могут быть дизельные, газовые, бензиновые генераторы. При недостатке мощностей или сбоях в общих сетях, они запускаются автоматически или вручную. Генераторы располагают на подготовленных площадках снаружи помещений в специальных кожухах или в подсобных строениях.

Всё большее распространение получают альтернативные источники электроэнергии, такие как ветрогенераторы, гелиосистемы.

Если основное электропитание не соответствует нормам (в загородных электросетях нередки отклонения частоты, провалы напряжения, высокочастотный «шум»), то система резервного электроснабжения может включать в себя стабилизаторы, инверторы — устройства, улучшающие качество электроэнергии.

Турищев Антон, рмнт.ру

Без надежного электроснабжения невозможна нормальная работа коммуникаций и систем жизнеобеспечения частных домов. Особенно это касается насосных систем для подачи воды и другого оборудования. Однако далеко не везде возможно подключение центральной подачи электричества, поэтому многие хозяева предпочитают использовать автономное электроснабжение частного дома, с помощью которого решаются все проблемы. Автономные системы отличаются стабильным напряжением, отсутствием коротких замыканий, возможностью полного управления производством и подачей электроэнергии.

Требования к автономному электроснабжению

Одним из условий нормального жизнеобеспечения частного дома считается устойчивая, бесперебойная подача электроэнергии ко всем установленным бытовым приборам и оборудованию. Полностью этим требованиям соответствуют источники автономного электроснабжения, стабильно вырабатывающие электричество, независимо от каких-либо внешних факторов. При выборе того или иного варианта, необходимо учитывать степень влияния автономных систем на окружающую среду.

Окончательный выбор автономного источника электроэнергии осуществляется в соответствии с суммарной мощностью потребителей, находящихся в доме. Это системы тепло- и водоснабжения с насосным оборудованием, кондиционеры, различные виды крупной и мелкой бытовой техники. Независимо от мощности потребителей, к сети электропитания предъявляются общие требования.

В обязательном порядке предварительно определяется суммарная мощность, которая сравнивается с возможностями выбираемой системы автономного электроснабжения. Рекомендуется увеличить этот показатель примерно на 15-25%, чтобы в перспективе можно было увеличить потребление электроэнергии.

Требования к системе и ее технические характеристики полностью зависят от дальнейшего использования и возложенных задач. То есть, это может быть полностью автономное питание или только резервный источник электричества, функционирующий в период отключения центральной сети. Во втором случае обязательно устанавливается продолжительность работы дублирующей системы на время отсутствия основного электричества.

Выбор той или иной автономной системы нужно делать с учетом реальных финансовых возможностей хозяев дома. В бюджете проекта определяется стоимость приобретаемого оборудования, а также выполняемые работы. Многие пытаются создать автономное электроснабжение загородного дома своими руками, однако в этих случаях требуются специальные знания теории и практики, навыки работы с инструментом, наличие определенного опыта монтажа подобных систем. Некачественная сборка приведет к нестабильной работе дорогостоящего оборудования и его быстрому выходу из строя.

Достоинства и недостатки автономных систем

Достоинством большинства подобных систем считается бесплатная электроэнергия, полученная альтернативным путем. За счет этого получается существенная экономия денежных средств и полная независимость от централизованного снабжения.

Благодаря предварительным подсчетам и проектированию с учетом суммарной мощности потребителей, удается добиться высокого качества производимой электрической энергии. Полностью исключены перепады напряжения и неплановые отключения от сети. Само оборудование автономных систем отличается высоким качеством и очень редко ломается и выходит из строя.

Существует несколько специальных программ, в соответствии с которыми часть лишней электроэнергии может быть продана государству. Решение данного вопроса начинается еще на стадии проектирования автономного электроснабжения, где возможные излишки предусматриваются заранее. Кроме того, потребуется разрешительная документация, подтверждающая выработку электроэнергии установленного качества и в нужном количестве.

Тем не менее, у автономных систем имеются определенные недостатки, в первую очередь связанные с высокой стоимостью оборудования и значительными расходами по его эксплуатации. Поэтому при выборе основного оборудования и дополнительных материалов нужно учитывать все факторы, чтобы система проработала установленный срок и полностью окупила себя. С этой целью рекомендуется проводить регулярный профилактический осмотр и техническое обслуживание с привлечением квалифицированных специалистов.

Каждая система автономного электроснабжения обладает своими достоинствами и недостатками, которые наиболее ярко проявляются в конкретных условиях эксплуатации.

Бензиновые и дизельные генераторы

Любые виды генераторов могут использоваться в качестве основных или резервных источников питания. Во втором случае они применяются при отсутствии электроэнергии в центральной сети. Данные агрегаты получили широкое распространение на дачах и в загородных домах, где нередко случаются перебои с электричеством. С помощью генераторов возможно создать надежное автономное электроснабжение частного дома, позволяющее сохранить комфортные условия в любой ситуации. Современный рынок представляет большое количество бензиновых и дизельных генераторов, каждый из которых имеет определенные достоинства и недостатки.

Основными плюсами бензиновых агрегатов являются их сравнительно небольшие размеры, обеспечивающие компактность и мобильность. Они отличаются низким уровнем шума, экономичным расходом топлива, легким пуском двигателя в холодное время. Большое значение имеет сравнительно низкая цена. Некоторые бензогенераторы комплектуются топливными баками с увеличенным объемом, защитными кожухами от шума и непогоды, стартерами и системой .

В качестве недостатка можно отметить слабую мощность бензиновых генераторов, которая не превышает 15 кВт. Все приборы освещения, бытовая техника и оборудование должны иметь суммарную мощность, не превышающую параметры генератора. Бензиновые агрегаты могут непрерывно работать от 4 до 11 часов при 100% нагрузке. Если нагрузку уменьшить до 75%, то продолжительность работы увеличивается. При заранее известных высоких нагрузках, рекомендуется использование дизельного генератора.

Дизельные установки имеют более высокий моторесурс и мощность, они могут непрерывно эксплуатироваться в течение продолжительного времени. Одним из основных преимуществ считается экономный расход топлива. Однако по сравнению с бензиновыми, дизельные генераторы обладают большими габаритами и стоят значительно дороже. Для их запуска в холодное время требуется обязательный предварительный подогрев. Такие установки хорошо зарекомендовали себя в условиях непрерывной продолжительной эксплуатации, когда становится заметна существенная экономия дизельного топлива.

Поэтому при решении вопроса, какой генератор выбрать, бензиновый или дизельный, нужно в первую очередь учитывать конкретные условия эксплуатации. Если установка требуется от случая к случаю, можно вполне обойтись бензиновым агрегатом. Однако постоянное электроснабжение обеспечивается только дизельным генератором.

Плюсы и минусы солнечных батарей

Применение солнечных батарей возможно в любое время года. Тем не менее, максимально эффективно они могут работать лишь при ясном безоблачном небе и прямом попадании солнечных лучей на рабочую поверхность. В пасмурную погоду электрическая энергия продолжает вырабатываться, но уже не в таких количествах из-за резкого снижения производительности солнечных батарей.

После того как электрическая энергия оказалась произведенной, ее необходимо донести до потребителя. В связи с этим, кроме самих батарей потребуется специальное дополнительное оборудование:

• . Данный прибор преобразует постоянный ток 12-24 В, вырабатываемый солнечными панелями, в переменный ток с частотой 50 Гц, пригодный для питания бытовых приборов и оборудования.
• Комплект аккумуляторов. Выработка солнечной энергии происходит не равномерно. В часы пик ее бывает слишком много, а в вечернее и ночное время электричество вообще не вырабатывается. Определенное количество электроэнергии накапливается в аккумуляторах в течение светлого времени суток, после чего в ночное время она отдается потребителям. Не рекомендуется пользоваться обыкновенными автомобильными аккумуляторами, которые выходят из строя через 2-3 года работы.
• Контроллер. Обеспечивает полноту зарядки аккумулятора, предупреждает его перезарядку и закипание.

Все составляющие вместе образуют своеобразную солнечную электростанцию. Выбор необходимого оборудования осуществляется в зависимости от потребностей и количества работающих электроприборов. Поэтому следует заранее определить их полный перечень, с учетом целесообразности использования каждого прибора и возможности альтернативной замены. Например, вместо электрического чайника можно использовать газовую плиту.

После определения минимального перечня нагрузок производится выбор солнечных батарей с соответствующей мощностью. Необходимо учитывать, что система автономного электроснабжения дома с их помощью не решает всех проблем электроснабжения. Солнечные батареи устанавливаются не для экономии энергоресурсов, а для обеспечения комфортного проживания при отсутствии централизованных поставок электричества. В связи с высокой стоимостью оборудования один киловатт выработанной энергии также стоит недешево и составляет примерно 25 рублей. Это в несколько раз выше стоимости электроэнергии, производимой централизованно. Снижение себестоимости возможно лишь при условии низких цен на оборудование, что в ближайшей перспективе пока невыполнимо.

Использование ветровых генераторов

До недавних пор ветровые генераторы в частных домах были скорее экзотикой, нежели постоянным источником энергоснабжения. Однако в настоящее время все чаще встречаются на загородных участках.

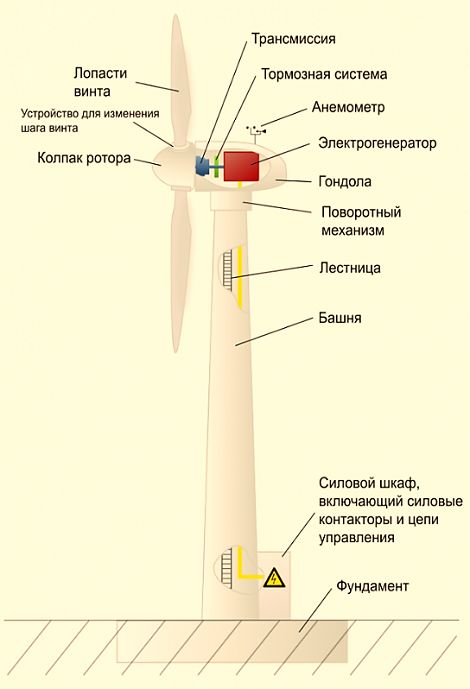

Принцип действия этих устройств заключается в следующем: за счет ветрового потока вращаются лопасти, установленные на валу генератора. В результате, происходит выработка переменного тока. Полученное электричество поступает в аккумуляторные батареи, где аккумулируется и сохраняется, а затем по необходимости подается к бытовой технике в качестве питания. Данная схема работы простая и очень условная, поскольку в реальных условиях необходимы приборы и оборудование, выполняющие преобразование электрического тока.

В электрической цепи после генератора устанавливается контроллер, участвующий в преобразовании переменного тока в постоянный, необходимый для зарядки аккумуляторов. Однако бытовая техника не может работать на постоянном токе, поэтому после батареи устанавливается инвертор, выполняющий обратную операцию по преобразованию постоянного тока в переменный, с напряжением 220 вольт. Данные преобразования приводят к потерям выработанной электроэнергии, в количестве 15-20%. Если же ветровой генератор используется в комплексе с другими устройствами, электрическая схема дополняется автоматическим вводом резерва, переключающим их между собой по мере необходимости.

Для получения максимальной мощности лопасти генератора должны размещаться вдоль ветрового потока по принципу работы флюгера. С этой целью вертикальная лопасть закрепляется на противоположном от лопастей конце. Под действием ветра она обеспечивает разворот генератора в нужную сторону. На установках повышенной мощности устанавливаются поворотные электромоторы.

Инверторы в частных домах

Инверторы могут быть использованы только в качестве дополнительного резервного источника питания при наличии централизованного электроснабжения. В случае отключения напряжения внешней сети все приборы и оборудование, установленные в доме переходят на работу от аккумуляторов источника бесперебойного питания. После восстановления подачи электроэнергии, все потребители вновь подключаются к внешней сети.

Комплексным источником бесперебойного питания служит инвертор, преобразующий постоянное напряжение аккумуляторов в переменное напряжение 220В. Сами батареи выдают напряжение 12 или 24 вольта. В период централизованного электроснабжения инвертор вновь переходит в режим зарядки аккумуляторов от внешней сети. Таким образом, он постоянно соблюдает дежурный режим и отслеживает падение внешнего напряжения. В случае отключения электричества, он практически мгновенно подхватывает падение нагрузки и предотвращает отключения приборов.

Инверторы могут заряжать аккумуляторы не только от внешней сети, но и от других источников питания - генераторов, солнечных батарей, ветряных генераторов и других. Современные инверторные установки способны обеспечить электроэнергией любые домашние бытовые приборы. С их помощью поддерживается работоспособность систем освещения, водоснабжения и отопления. Осуществляется питание и различных коммуникаций - интернета, телефона и других.

Для инверторов не требуются специальные помещения, оборудованные вентиляцией, они не создают шума, не требуют постоянного обслуживания. Они более устойчивы к перегрузкам во время переключения мощных приборов. Все эти преимущества обеспечивают устойчивую и безупречную работу всего подключаемого оборудования.
